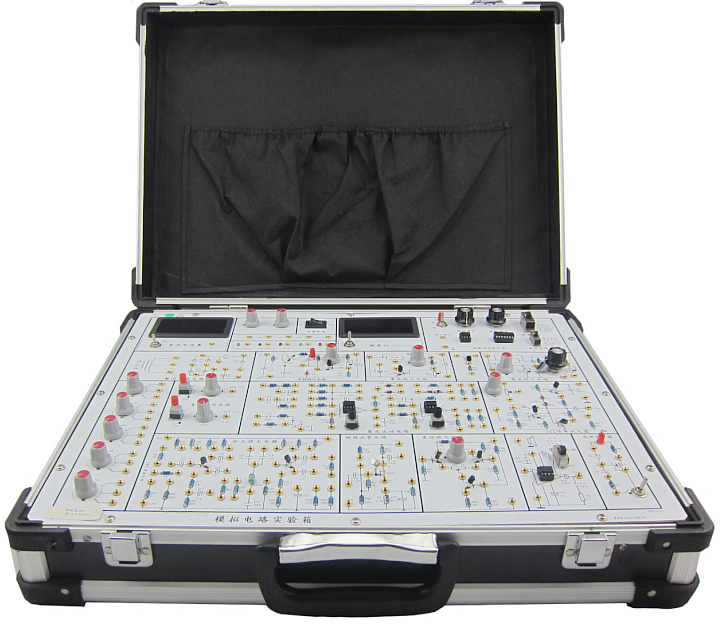

MY-218C模拟电路实验箱

MY-218C模拟电路实验箱-将所有实验模块分类集中分布于线路板上,由锁紧式插孔将引线引出,学生可按照各实验项目自已动手搭建电路,有 利于培养学生的思维能力及动手能力,也增强了该实验箱的适用性。 实验箱以《高等工业学校电子技术基础课程教学基本要求》中确定的教学实验要求为基础,包括了《模拟电子技术基础》课程全部实验内容,是专为各大专院校、中等专业学校和电大、职大等学生学习电子技术、电子线路等课程开发的最新型实验设备。
 一、产品组成:
(1)结构:铝合金框架,防火材料,环保胶水,拉手,质量可靠,坚固耐用。
(2)电源:输入:AC 220V±10%,50HZ ,开关带有LED电源指示灯
          输出:※DC:- 5V~-12V可调, I≥0.5A
                      ※DC:+5V~+27V可调, I≥0.5A
                      ※DC:±12V,+5V,DC I≥1A
                      ※AC: 7.5V×2;AC I≥0.15A
以上各路输出均有有过流、短路、过热等保护措施,自动恢复功能,可通过直流电压表实时监控电压值,内阻小于0.1欧姆。
(3)两路可调直流信号源:
双路-0.5V~+0.5V;-5V~+5V两档连续可调。
(4)低频信号源:2HZ-20KHZ   四档可调  输出幅度:0-10V
分别可输出方波、三角波、正弦波三种波形
(5)数字式频率计(测量范围:0~200KHZ)
(6)数字直流电压表(测量范围:0~200V)
(7)分立元件电路:
整流、滤波和稳压电路;单级放大电路;两级阻容耦容放大电路;负反馈放大电路;射极跟随器;差动放大电路;互补对称功放电路;电位器组;电阻、电容和二三极管、扬效应管、可控硅等组成。
(8)集成模拟电路:
两个独立的运算放大器(741);集成功放(LM386)
(9)提供5只高精度电位器(1K,10K,100K,470K,1M)
(10)提供1只8W扬声器
(11)元件区还提供多种规格电阻、电容,二极管供用户自由搭建使用。
(12)提供详细实验指导书、WORD电子文档等。
(13)可根据需要选配面包板扩展区域, 同时可按照用户需求设计开发多种实训小板,与设备兼容。
二、主要特点:
该实验箱的实验板正面采用进口波纹漆为底,印有原理图及符号,装有相应元器件,增加了学生的感性认识,需要测量及观察的部分,装有锁紧式接插件,使用直观、可靠,维修方便、简捷,实验电路采用单元电路方式设计,每个单元电路以基本电路为主,再连接不同的元件为该电路参数或通过不同的单元电路组合,完成不同的实验要求。该箱由一体形铅合金型材制成,色泽造型高雅气派,箱体牢固可靠,不变形,重量轻,绝缘安全性能好,开关箱盖方便可靠,外型美观。
三、实验项目:
1、晶体管单级放大电路
2、晶体管两级放大电路
3、负反馈放大电路
4、射极跟随器
5、差动放大电路
6、比例求和运算电路(集成运算放大器基本应用)
7、积分与微分电路 (集成运算放大器基本应用)
8、波形发生电路 (集成运算放大器基本应用)
9、有源滤波器 (集成运算放大器基本应用)
10、电压比较器(集成运算放大器基本应用)
11、集成电路RC正弦波振荡器
12、集成功率放大器(LM386)
13、整流滤波与并联稳压电路
14、串联型晶体管稳压电源电路
15、集成稳压器
16、RC正弦波振荡器
17、LC振荡器及选频放大器]
18、电流/电压转换电路
19、电压/频率转换电路
20、OTL互补对称功率放大器
21、波形变换电路
22、扬效应管放大器实验
23、可控硅实验电路
24、函数信号发生器实验
