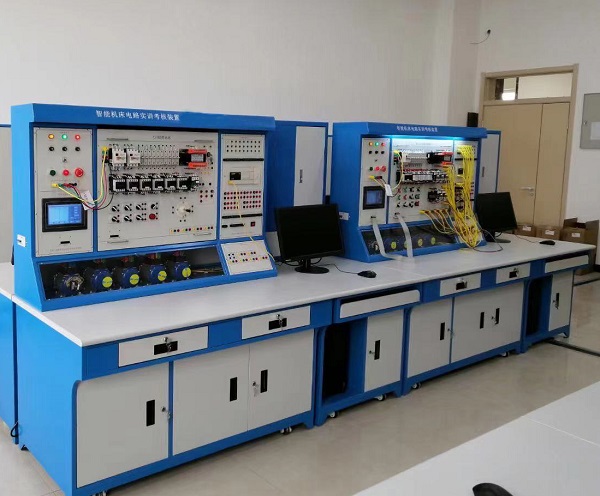

MY-40E智能型机床电路实训考核装置

智能型机床电路实训考核装置-符合《维修电工》国家职业资格三级实训考核要求，根据其中对机床电路的维修、维护以及对机床电路的PLC控制而改造开发制造的。适合与初级、中级、高级电工以及技师的实训与考核。
本实验设备采用模块化设计，所有实验模块都是标准化的制作，通过接插头的方式与机头进行连接。每种模块都包含该种机床电路所用到的元器件，并合理地分布在实验模块上，可以通过两种方式进行连接：
1、经典电路的排故实验：在这种模式下，各种元器件都已经连接成该种机床的电路，老师可以通过智能考核系统或手动设置故障点，学员需要通过测量各个元器件的开放触点进行诊断工作，这样可以训练学员对实际电路的掌握，及综合电工知识的运用情况；
2、数控化改造实验：在这种模式下，各种有关输入输出的元器件都会脱离原机床电路，其控制触点将会引到插线端子上，学员只需通过迭插线将器件与PLC相连，以及对PLC的编程，就可通过程序控制该种机床的工作。
3、另外还配有实操模块，学生可以利用这个模块进行基础电工及照明线路的接线实操，同时可以利用转接导线进行PLC控制改造实验。
二、技术参数:
1、工作电源：三相五线 AC380±10％ 50Hz
2、额定功率：0.8KW
3、环境温度：－10℃～40℃
4、相对湿度：≤85%
5、外形尺寸：2100×800×1650mm
6、三相电机：380V 90W
7、P  L  C：三菱FX3U系列
8、设备重量：165kg
三、装置结构:
1、电源控制屏：
采用Q235优质冷扎钢板加工制作，表面静电喷塑处理。包含三相电源控制区、电机测试区、PLC实训区、按钮及信号灯控制区、手动排故区，智能考核答题器等，满足实训需求。
（1）电源控制区：有三相电源指示，电源采用启动与停止按钮控制， 设计有急停按钮，当出现危险时，可迅速切断总电源。照明开关可控制设备照明灯的关断。
（2）按钮、指示灯控制区：采用开门式结构，门板上安装有6个信号指示灯，2个旋钮式开关、10个按钮开关，所有控制端口采用船形插座输出。
（3）PLC控制区：PLC所有控制端子引至面板，开放式设计，设计有两种接线方式，方便学员操作。主要器件参数如下：
2、PLC主机：
1）品牌：三菱  型号：FX3U-48MR   电源电压：AC100~240V   额定频率：50/60Hz
2）输入形式：漏型/源型   输入点数：24    输出种类：继电器    输出点数：24
3）扩展模块:FX2N-8EYR 输出种类：继电器  输出点数：8
4）电源电压：AC100~240V
3、电机测试区：
所有电机均能通过透明有机玻璃窗观测到，并且控制端都以插线端子的形式引出，方便学员实训。主要器件参数如下：
1)三相异步电动机 YS5624  380V/180W（带彩色转盘） 4台
2)双速电动机 YSD7124/2  380V/180W （带速度继电器）  1台
4、智能考核系统区：
采用最新 MCU 技术 RAM 处理芯片的数字化集成电路板与配套无线故障设置控制系统，系统稳定、不易感染病毒。
1）控制模块(PC 控制终端或手持移动控制终端)和驱动模块(智能故障设置驱动盒)分离， 避免复杂连线干扰控制器，系统更加可靠。
2）驱动模块内置智能故障设置控制系统，配有专用新型无线数据传输模块(可插拔型)和RS232 串行通讯接口，可无线组网通讯和 RS232 有线通讯。
3）手持移动控制终端采用 7 寸高清晰彩色液晶触控屏，中文菜单式触控操作界面，人机对 话友好。手持移动控制终端可控制任意一台带驱动模块的实训设备。
4）手持移动控制终端不联网时可作单机操作，当带驱动模块的实训设备无线组网时，手持 移动控制终端可无线进网作为联网终端，可作学生机登录实训与考核的操作终端，也可作教师机登录出题设故的操作终端。
5）可通过 PC机或平板电脑 控制终端进行实训考核，也可通过手持移动控制终端进行实训考核，教师与 学员界面分开，教师通过密码进入教师界面出题，学员在普通界面答题。(注：教师与学员设故与排故界面原理图与设备面板原理图完全一致)
6）可自由设定任意一处有关的各种常见故障，故障类型包括：线路断 路、对地短路、接触不良，偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的 开路故障、16 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共 24 路故 障设置。可根据需求扩展设置 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通 路的开路、不良、偶发、短路等故障，共192 路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。
7）所有配备驱动模块的实训设备，均可通过内置的专用新型无线数据传输模块无线组网， 实现远程集中管理。
8）用户可选择通过无线或 RS-232 串口通讯与其它实训设备配套的无线故障设置控制系统 组成一个网络，通过主控计算机控制每一台实训设备的故障设置、故障排除、参数设定、 远程起动、信息反馈、考核评分等功能。
5、钢制实训桌：
（1）桌身部分： 采用优质钢板做骨架，经过机械加工成型，外表面喷涂彩色环氧聚塑，整机既坚固耐用，又美观大方。设计有三个滑轨抽屉，可放置实训工具、导线等，下部分别设置了双层储物空间，采用单开门与双开门结构，并配有钥匙，方便管理。桌子的底部采用带刹车的万向轮，移动和固定两相宜，方便调整设备的摆放位置。
（2）桌面部分：采用25mm厚高密度纤维板外贴进口防火板，PVC截面封边，桌边鸭嘴型设计。桌面具有耐磨、耐热、耐污、耐烟灼、耐菌、防霉、抗静电及易清洁等特点。
6、实训模块：
采用挂箱式模块化设计，标准化的尺寸设计，元器件布局合理，采用挂钩式设计，更换操作容易，固定牢靠，无间隙不晃动。机床电路并且具有故障设置装置以及电路切换装置。面板文字符采用现代彩色技术处理，使面板标识清晰且经久耐用。模块安放区，使操作更加方便，固定更加牢固。
（1）T68卧式镗床模块：可完成T68卧式镗床电气控制线路实训与故障诊断，T68卧式镗床PLC改造。
  1）材质：底盒采用Q235优质冷扎钢板，面板采用铝板，表面静电喷塑处理，文字符采用现代彩色UV打印技术处理，使面板标识清晰且经久耐用。
  2）电气控制线路采用硬线连接，接点套号码管，整齐美观。
  3）模块设计为两种实训模块，分别排障模式、PLC改造模式，通过钥匙开关灵活切换，并有指示灯进行显示。
  4）面板上主要安装有T68卧式镗床电气控制元件。
  5）强电输出端采用安全端子引至面板，另有按钮等接线端子为了检测方便也通过端子引出到面板。
  6）T68卧式镗床模块设有16个常见故障。
  7）模块整体式设计，排故和PLC改造中，不需要再通过接插件连接其他元器件，可以大大减少故障率和授课老师的工作强度。
  8）故障考核采用智能考核模式，可以做到答题评分公平公正。
（2）Z3050型摇臂钻床模块：可完成TZ3050型摇臂钻床电气控制线路实训与故障诊断，Z3050型摇臂钻床PLC改造。
  1）材质：底盒采用Q235优质冷扎钢板，面板采用铝板，表面静电喷塑处理，文字符采用现代彩色UV打印技术处理，使面板标识清晰且经久耐用。
  2）电气控制线路采用硬线连接，接点套号码管，整齐美观。
  3）模块设计为两种实训模块，分别排障模式、PLC改造模式，通过钥匙开关灵活切换，并有指示灯进行显示。
  4）面板上主要安装有Z3050型摇臂钻床电气控制元件。
  5）强电输出端采用安全端子引至面板，另有按钮等接线端子为了检测方便也通过端子引出到面板。
  6）Z3050型摇臂钻床模块设有16种常见故障。
  7）模块整体式设计，排故和PLC改造中，不需要再通过接插件连接其他元器件，可以大大减少故障率和授课老师的工作强度。
  8）故障考核采用智能考核模式，可以做到答题评分公平公正。
（3）M7120型平面磨床模块：可完成M7120型平面磨床电气控制线路实训与故障诊断，M7120型平面磨床PLC改造。
  1）材质：底盒采用Q235优质冷扎钢板，面板采用铝板，表面静电喷塑处理，文字符采用现代彩色UV打印技术处理，使面板标识清晰且经久耐用。
  2）电气控制线路采用硬线连接，接点套号码管，整齐美观。
  3）模块设计为两种实训模块，分别排障模式、PLC改造模式，通过钥匙开关灵活切换，并有指示灯进行显示。
  4）面板上主要安装有M7120型平面磨床电气控制元件。
  5）强电输出端采用安全端子引至面板，另有按钮等接线端子为了检测方便也通过端子引出到面板。
  6）M7120型平面磨床模块设有16个常见故障。
  7）模块整体式设计，排故和PLC改造中，不需要再通过接插件连接其他元器件，可以大大减少故障率和授课老师的工作强度。
  8）故障考核采用智能考核模式，可以做到答题评分公平公正。
（4）M1432外圆磨床模块：可完成M1432外圆磨床电气控制线路实训与故障诊断，M1432外圆磨床PLC改造。
  1）材质：底盒采用Q235优质冷扎钢板，面板采用铝板，表面静电喷塑处理，文字符采用现代彩色UV打印技术处理，使面板标识清晰且经久耐用。
  2）电气控制线路采用硬线连接，接点套号码管，整齐美观。
  3）模块设计为两种实训模块，分别排障模式、PLC改造模式，通过钥匙开关灵活切换，并有指示灯进行显示。
  4）面板上主要安装有M1432外圆磨床电气控制元件。
  5）强电输出端采用安全端子引至面板，另有按钮等接线端子为了检测方便也通过端子引出到面板。
  6）M1432外圆磨床模块设有16个常见故障。
  7）模块整体式设计，排故和PLC改造中，不需要再通过接插件连接其他元器件，可以大大减少故障率和授课老师的工作强度。
  8）故障考核采用智能考核模式，可以做到答题评分公平公正。
（5）Z35摇臂钻床模块：可完成Z35摇臂钻床电气控制线路实训与故障诊断，Z35摇臂钻床PLC改造。
  1）材质：底盒采用Q235优质冷扎钢板，面板采用铝板，表面静电喷塑处理，文字符采用现代彩色UV打印技术处理，使面板标识清晰且经久耐用。
  2）电气控制线路采用硬线连接，接点套号码管，整齐美观。
  3）模块设计为两种实训模块，分别排障模式、PLC改造模式，通过钥匙开关灵活切换，并有指示灯进行显示。
  4）面板上主要安装有Z35摇臂钻床电气控制元件。
  5）强电输出端采用安全端子引至面板，另有按钮等接线端子为了检测方便也通过端子引出到面板。
  6）Z35摇臂钻床模块设有16个常见故障。
  7）模块整体式设计，排故和PLC改造中，不需要再通过接插件连接其他元器件，可以大大减少故障率和授课老师的工作强度。
  8）故障考核采用智能考核模式，可以做到答题评分公平公正。
（6）CA6140卧式车床模块：可完成CA6140卧式车床电气控制线路实训与故障诊断，CA6140卧式车床PLC改造。
  1）材质：底盒采用Q235优质冷扎钢板，面板采用铝板，表面静电喷塑处理，文字符采用现代彩色UV打印技术处理，使面板标识清晰且经久耐用。
  2）电气控制线路采用硬线连接，接点套号码管，整齐美观。
  3）模块设计为两种实训模块，分别排障模式、PLC改造模式，通过钥匙开关灵活切换，并有指示灯进行显示。
  4）面板上主要安装有CA6140卧式车床电气控制元件。
  5）强电输出端采用安全端子引至面板，另有按钮等接线端子为了检测方便也通过端子引出到面板。
  6）CA6140卧式车床模块设有16个常见故障。
  7）模块整体式设计，排故和PLC改造中，不需要再通过接插件连接其他元器件，可以大大减少故障率和授课老师的工作强度。
  8）故障考核采用智能考核模式，可以做到答题评分公平公正。
（7）X62W万能铣床模块：可完成X62W万能铣床电气控制线路实训与故障诊断，X62W万能铣床PLC改造。
  1）材质：底盒采用Q235优质冷扎钢板，面板采用铝板，表面静电喷塑处理，文字符采用现代彩色UV打印技术处理，使面板标识清晰且经久耐用。
  2）电气控制线路采用硬线连接，接点套号码管，整齐美观。
  3）模块设计为两种实训模块，分别排障模式、PLC改造模式，通过钥匙开关灵活切换，并有指示灯进行显示。
  4）面板上主要安装有X62W万能铣床电气控制元件。
  5）强电输出端采用安全端子引至面板，另有按钮等接线端子为了检测方便也通过端子引出到面板。
  6）X62W万能铣床模块设有16个常见故障。
  7）模块整体式设计，排故和PLC改造中，不需要再通过接插件连接其他元器件，可以大大减少故障率和授课老师的工作强度。
  8）故障考核采用智能考核模式，可以做到答题评分公平公正。
（8）电动葫芦模块：可完成电动葫芦电气控制线路实训与故障诊断，电动葫芦PLC改造。
  1）材质：底盒采用Q235优质冷扎钢板，面板采用铝板，表面静电喷塑处理，文字符采用现代彩色UV打印技术处理，使面板标识清晰且经久耐用。
  2）电气控制线路采用硬线连接，接点套号码管，整齐美观。
  3）模块设计为两种实训模块，分别排障模式、PLC改造模式，通过钥匙开关灵活切换，并有指示灯进行显示。
  4）面板上主要安装有电动葫芦电气控制元件。
  5）强电输出端采用安全端子引至面板，另有按钮等接线端子为了检测方便也通过端子引出到面板。
  6）电动葫芦模块设有16个常见故障。
  7）模块整体式设计，排故和PLC改造中，不需要再通过接插件连接其他元器件，可以大大减少故障率和授课老师的工作强度。
  8）故障考核采用智能考核模式，可以做到答题评分公平公正。
（9）电拖技能实训模块：可完成电力拖动基本技能学训。
1）材质：底盒采用Q235优质冷扎钢板，面板采用铝板，表面静电喷塑处理，文字符采用现代彩色UV打印技术处理，使面板标识清晰且经久耐用。
2）实训模块电源输出区
   N、 PE端口：实训时中性线和保护接地的选用端口
   U、V 、W 端口 ：实训时三相电源输入端口。
   FU1-FU5端 口 ：供电路实训时，作为短路保护选用。
  110V、6.3V、0V 端口：是控制变压器的相应输出。
3）按钮、开关、指示灯控制区
   EL指示灯：供实训时可选作模拟照明电路工作状态指示灯。
   HL1-HL5指示灯：供实训时，可选作电路的功能状态指示灯。
   SB1-SB6：对应实训屏上按钮的触点区（设备启动时有效）。
   SA1-SA2开关：供电路实训时可作功能开关选用。 KT1-KT4：时间继电器，其线圈电压为110V，均为通电延时。
   SQ1-SQ4：行程开关，供电路实训时选用。
4）交流接触器安装区
   KM1-KM8：交流接触器，供电路实训时选用。
   KA1、KA2：为中间继电器，其线圈电压为110V交流。
   FR1、FR2：热继电器，供电路实训时选用。
（10）中级电工PLC电气控制模块：可完成电力拖动PLC电气控制学训。
1）材质：底盒采用Q235优质冷扎钢板，面板采用铝板，表面静电喷塑处理，文字符采用现代彩色UV打印技术处理，使面板标识清晰且经久耐用。
2）实训模块电源输出区（在实训模块的左上方）
    N、PE端口：实训时中性线和保护接地的选用端口，U、V、W端口：实训时三相电源输入端口。
   FU1-FU5端口：供电路实训时，作为短路保护选用。110V、6.3V、0V端口：是控制变压器的相应输出。
3） 按钮、开关、指示灯控制区
   EL指示灯：供实训时可选作模拟照明电路工作状态指示灯。
   HL1-HL5指示灯：供实训时，可选作电路的功能状态指示灯。
   SB1-SB6：对应实训屏上按钮的触点区（设备启动时有效）。
   SA1-SA2开关：供电路实训时可作功能开关选用。
   VD、R：二极管、电阻供电路实训时选用。
   SQ1-SQ4：行程开关，供电路实训时选用。
   FR1、FR2：热继电器，供电路实训时选用。
4） 交流接触器安装区
KM1-KM8：交流接触器，供电路实训时选用。
四、配置清单：

成 套 产 品 配 置 标 准
序号	物 料 名 称	规格型号	单位	数量	备注
1	智能机床电路实训考核电源屏	MYWG-12A	套	1
2	钢制实训桌	MYWG-12A	张	1
3	钢制电脑桌	MYDN-01	张	1
4	钢制模块贮存柜	MYWG-12A	台	1
5	T68卧式镗床模块	MY-T68	个	1
6	Z3050型摇臂钻床模块	MY-Z3050	个	1
7	M7120型平面磨床	MY-M7120	个	1
8	M1432外圆磨床模块	MY-M1432	个	1
9	Z35摇臂钻床模块	MY-Z35	个	1
10	CA6140卧式车床模块	MY-CA6140	个	1
11	X62W万能铣床模块	MY-X62W	个	1
12	电动葫芦模块	MY-EH	个	1
13	电拖技能实训模块	MYWG-12A	件	1
14	中级电工PLC电气控制模块	MYWG-12A	件	1
15	产品配线包	MYWG-12A	套	1	二级配置清单（1）
16	产品配件包	MYWG-12A	套	1	二级配置清单（2）
17	多功能排插	250V/10A 3米	套	1

---
