MY-01B低压配电成套实训装置





一、低压配电成套实训装置,低压配电成套实训设备,低压配电成套实训平台概述
本装置可作为职业学院、技工学校等用于高级维修电工的实训考核,也可作为高校"工厂供电","供配电技术"等课程的实训设备。也能够满足变配电室值班电工、厂用电值班员、进网电工等相关工种培训及技能考核的需要。设备采用电力工业现场典型的开关元件及成套装置,使学员不仅可以掌握典型供配电系统的构成,常用开关元件的安装、接线、操作,供配电系统的停送电和倒闸操作。
二、
低压配电成套实训装置,低压配电成套实训设备,低压配电成套实训平台特点
1. 一次系统采用典型、现场的真实元件,具有手感强,工业现场级标准、 培训灵活的特点,给学生或培训人员营造了一个如实际现场的专业岗位工作环境,强化了学生培训人员适应现场的能力。
2. 一次系统主接线典型、丰富,可以低压各种要求下的倒闸操作。
3. 本系统配有完善的工业级标准的实训图纸,让学生或培训人员从理论识图,到实际应用都可以有质得提高。
4. 能够很好的应对高级维修电工对高低压配电系统的了解与掌握,而且实训项目齐全,能较好地满足培训、考核鉴定要求。
5. 设有电流型漏电保护器,电源输出均有监视和短路保护功能,确保使用者和设备的安全。
三、
低压配电成套实训装置,低压配电成套实训设备,低压配电成套实训平台技术性能
1. 输入电压:三相四线制380V±10%  50Hz
2. 工作环境:环境温度范围为-5~+40℃ 相对湿度<85%(25℃)海拔<4000m
3. 装置容量:≤15kVA
四、

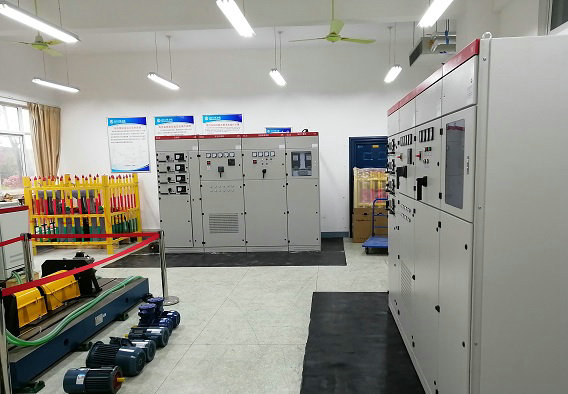

低压配电成套实训装置,低压配电成套实训设备,低压配电成套实训平台系统组成
低压配电成套实训装置组成:
电力变压器S9-50KVA/10KV、GGD型低压进线柜、GGD型低压计量柜、GGD型电容补偿实训柜、GGD型低压出线柜、三相异步电动机构成。
电力变压器:
型号:S9-50KVA/10-0.4;
额定容量:50kva;
连接组别:D,Y11
电压变比:10+5%/0.4,调压范围+5%:
环境温度:上限+40℃,下限-25℃
海拔高度:≤1000m.
空气相对温度:≤90%(+25℃)
4.4 低压进线柜
实训系统配置典型0.4kV低压进线柜。开关柜从计量柜供配电系统进线或从实训室电源进线,出线装设带漏电保护器的空气开关,可以作为照明线路实训装置的总控电源。。低压进线柜采用国标GGD型交流低压配电柜,GGD型低压配电柜适合于发电厂、变电站、工企等电力用户作为交流50Hz、额定工作电压380V,额定工作电流至3150A的配电系统中作为动力、照明、及配电设备的转换、分配和控制之用。
通过真实开关柜,可以使学生直观的了解到平时难以接触到的电力系统主要低压元件,包括刀开关、万能式断路器、微型断路器、漏电保护器、熔断器、电流互感器等元件的外形、结构,安装方式以及低压配电柜的使用和操作方法。
(1)低压刀开关   型号:HB-13BX
HDll 、HD12、HD13、HD14、HSll、HS13等系列刀形隔离器及刀形转换隔离器(以下简称刀开关) , 用于交流50Hz,额定工作电压至400V,直流额定工作电压230V,额定工作电流至1500A,在工业企业配电设备中刀开关作为不频繁地手动接通和切断或隔离电路之用。NH40系列隔离开关,适用于交流50Hz、交流额定电压660V及以下、直流额定电压440V及以下,额定电流至3150A。在工业企业配电设备中,可供不频繁手动接通和分断电路及隔离电源用。1000A及以上仅作隔离电源,不能带负载分断电路。
(2)低压断路器  型号:DW-15 热电磁式电动
DW15-100、200、400、630低压万能式断路器壳架(也成为框架式断路器)等级额定电流100A至630A,额定工作电压交流50Hz自380V至1140V。主要在配电网络中用来分配电能、保护线路及电源设备的过载、欠电压和短路。也能在交流50Hz、380V网络中用来保护电动机的过载、欠电压和短路。在正常条件下,可作为线路的不频繁转换及电动机的不频繁起动之用。DW15-1000~1600万能式断路器适用于交流50Hz380V的配电网络中,作为分配电能和线路及电源设备的过载,欠电压和短路保护,在正常条件下也可作为线路的不频繁转换之用。
(3)电压互感器  型号:JDG-0.4/0.1
(4)电流互感器  型号:BH-0.66
备注:本技术附件中的图片仅为参考图片,如有偏差,以最终发货实物为准。
五、实训项目
1、电力变压器的认知实训
2、电压器件的认知实训
3、低压一次回路图的测绘实训
4、低压二次回路图的测绘实训
5、计量柜的接线实训
6、进线柜的接线实训
7、电容补偿柜的接线实训
8、出线柜的接线实训
六、配置清单
表1 低压配电成套实训设备配置清单(单套)

序号 设备名称 设备型号 单位 数量
1 电力变压器 S9-50/10 1
2 低压进线开关柜 GGD型 1
3 低压计量柜 GGD型 1
4 低压电容补偿柜 GGD型 1
5 低压出线开关柜 GGD型 1
6 三相异步电动 1.1KW 1
7 配件   1
8 实训指导书   1
低压配电成套实训设备各开关柜主要元件清单(共4张表)
表2-1  低压计量柜主要元件清单(单套)

序号 元器件名称 型号与规格 单位 总量
1 电流互感器 BH-0.66-100/5A 3
2 电压互感器 JDG-0.4/0.1 2
3 有功功率表 42L6-kW 1
4 无功功率表 42L6-kVar 1
5 有功电能表 DT-862a 57/100  3*5(6) 1
6 无功电能表 DX-862a 57/100 3*5(6) 1
7 智能电量监测仪 ACR-220EL 1
8 柜体(高*宽*深) GGD(2200*800*600) 1
表2-2 低压进线柜主要元件清单(单套)
序号 元器件名称 型号与规格 单位 总量
1 隔离开关 HD13BX-400/31 胶板 1
2 万能式断路器 DW15-200/3 1
3 电流互感器 LMK-0.66  100/5A 3
4 电流表 42L6-A  100/5 3
5 电压表 42L6-V/0~450V 1
6 万能转换开关 LW5-16YH3/3 1
7 浪涌保护器   1
8 柜体(高*宽*深) GGD(2200*800*600) 1
表2-3 低压电容补偿柜主要元件清单(单套)
序号 元器件名称 型号与规格 单位 总量
1 刀熔开关 QSA-125/31 3
2 切换电容接触器 CJX-25 4
3 热继电器 TGR36-20/6.8-11 4
4 限流电抗器 XD1-30/0.4 12
5 电容器 BCMJ-0.4-3-3 4
6 功率因数控制器 JKL7CE-4 1
7 电流互感器 BH0.66 100/5A 3
8 小型断路器 3极 4
9 电压表 42L6-V 0~450V 1
10 电流表 42L6-A 100/5 3
11 功率因数表 6L2-cos  380V/5A 1
12 万能转换开关 LW5-16YH3/3 1
13 柜体(高*宽*深) GGD(2200*800*600) 1
表2-4  低压出线柜主要元件清单(单套)
序号 元器件名称 型号与规格 单位 总量
1 低压刀开关 HD13BX-200/31 胶板 1
2 断路器 NM1-100S/3300 50A 塑壳 2
3 断路器 NM1-63S/3300 20A 塑壳 2
4 电流互感器 LMK-0.66  50/5A 3
5 指针式电流表 42L2-A 100/5 3
6 回路指示灯 380V/AD-17R 4
7 电压表 42L6-V 0-450V 1
8 转换开关 LW5-16YH3/3 1
9 柜体(高*宽*深) GGD(2200*800*600) 1
配套件
序号 名称 型号与规格 单位 总量
1 电工工具及工具箱 组套 2
2 一字螺丝刀 8寸 10
3 十字螺丝刀 8寸 10
4 普通尖嘴钳 8寸 10
5 扁口钳 8寸 10
6 钢丝钳 8寸 10
7 剥线钳 8寸 10
8 指针式万用表 MF-47 10
9 测电笔 6寸 6
10 电线耗材 铝导线2.5 20
11 电线耗材 铝导线4 5
