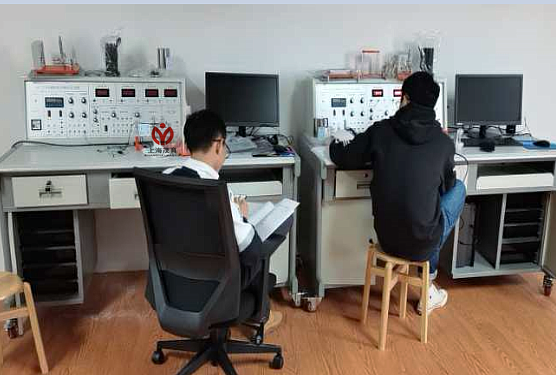

教学型传感器实训台

 教学型传感器实训台（MY-317K）-(27种传感器)适应不同类别、不同层次的专业教学。可完成"传感器原理与应用、自动检测技术、工业自动化仪表与控制、非电量电测技术、传感器与测控技术"等课程的教学实验。为各高等院校、中专与职业技术学院等新建或扩建实验室，迅速开设实验课提供了理想的实验室设备。

二、技术参数：
1、输入电源：AC220V±5%  50±1Hz
2、额定电流：≤5A
3、直流电源：±5V   ±15V
4、稳压系数：±1%
5、电压纹波：≤10mV
6、非线性误差：≤5%
7、测量精度：≤1%
8、功  耗：100VA
9、输出电流：1A
10、相对温度：-5℃～40℃
11、相对湿度：＜85%（25℃）
12、实验台规格外形尺寸：1600×750×1100mm
三、主要结构：
    该设备由主控台、传感器、实验模块、位移台架、数据采集卡及处理软件、实验桌六部分组成，实验桌柜存放实验模块，抽屉存放各种传感器。
1、实验桌：规格1500×700×780mm，实验桌的两个特点柜可分别安放实验模板和计算机主机及键盘，中间抽屉安放传感器。实验桌面板采用密度板，防火板粘面后成形制作。实验台规格：920×280×340mm。
2、传感器：传感器外壳采用进口透明有机玻璃与硬聚氯制做，内部装置各种精密传感器，透明直观。
3、传感器转换电路板采用模块式结构，模块上印有转换原理图与接线口，学生做实验时快捷方便，有助于学生增加感性认识、提高实验效果，而且老师可以带到课堂上讲课用。
4、一个模块对应一类传感器，实验接线方便，电源具有自动保护功能。
5、学校选购可根据要求增减实验项目，实验项目还可以根据新产品的开发不断拓展。
四、主控台功能：
1、实验台提供四组直流稳压电源：±5V、±15V；±2V~±10V分五挡输出，2~24V可调，具有短路保护功能。
2、低频信号发生器：1Hz-30Hz输出连续可调，Vp-p值10V，最大输出电流0.5A。
3、音频信号发生器：0.4KHz-10KHz输出连续可调，输出电压范围：0VP~10VP连续可调，最大输出电流：0.5A（有效值0.4KHz）。
4、差动放大器：通频带0-10KHz，可接成同相、反相、差动结构，增益为1-150倍的直流放大器。
5、数字式电压表：三位半显示，量程±2V、±20V，输入阻抗100KΩ，精度1%。
6、数字式频率/转速表：由四只数码管，2只发光管组成，输入阻抗100KΩ，精度1%。频率测量范围1-9999 Hz，转速测量范围1-9999r/min。
7、温度表：0-150℃度，精度1%。
8、高精度温度控制PID调节仪，多种输入输出规格，具有人工智能调节以参数自整定功能。
9、机械式压力表：0-40Kpa，精度2%。
10、手动气压源：0-40Kpa。
三源部分：
1、加热源：16V交流电源加热，温度控制范围0~150℃。
2、转动源：0-12V直流电源驱动，转速可调范围0~2400转/分。
3、振动源：振动频率1-30Hz（可调），共振频率13Hz左右。
数据采集卡及处理软件：
数据采集工作12位AD转换、RS232、USB接口，分辨率由1/22048，采样周期1m-100ms，采样速度可选择，即可单次采样亦能连续采样。提供的处理软件有良好的计算机界面，可以进行实验项目选择与编辑、数据采集、特性曲线的分析、比较、文件存取、打印等。
五、传感器配备清单:

序号	器件名称	单位	数量	序号	器件名称	单位	数量
1	电阻式霍尔式传感器转换电路	块	1	28	超声波传感器	个	1
2	电容式传感器转换电路	块	1	29	气敏传感器	个	1
3	电感式传感器转换电路	块	1	30	湿敏传感器	个	1
4	光电式传感器转换电路	块	1	31	霍尔式转速传感器	个	1
5	涡流式传感器转换电路	块	1	32	转速传感器	个	1
6	温度式传感器转换电路	块	1	33	K型热电偶传感器	只	2
7	压电加速度式传感器转换电路	块	1	34	E型热电偶传感器	只	1
8	光纤式传感器转换电路	块	1	35	Pt100铂电阻传感器	只	1
9	压力传感器转换电路	块	1	36	Cu50铜电阻传感器	只	1
10	超声波传感器转换电路	块	1	37	热释电红外传感器	只	1
11	热电偶热电阻传感器转换电路	块	1	38	加热温度室	个	1
12	湿敏传感器转换电路	块	1	39	学生凳	张	2
13	热释电红外传感器转换电路	块	1	40	实验台	台	1
14	移相器相敏检波器	块	1	41	位移台架	套	1
15	电阻式传感器	个	1	42	光纤位移台架	个	1
16	电容式传感器	个	1	43	测微器	把	1
17	霍尔式传感器	个	1	44	压力表	只	1
18	电感式传感器	个	1	45	橡皮气囊	个	1
19	光电式传感器	个	1	46	三通管	个	1
20	涡流式传感器	个	1	47	铁片、铜片、铝片各一	个	3
21	涡流测速传感器	个	1	48	温度计0-100℃	条	1
22	温度式传感器	个	1	49	Φ8×4磁钢	粒	1
23	磁电式传感器	个	1	50	超声波反射挡板	粒	1
24	磁电测速传感器	个	1	51	说明书实验指导书	本	1
25	压电加速度式传感器	个	1	52	连接导线	条	25
26	光纤式传感器	个	1	53	微机连接线	条	1
27	压力传感器	个	1	54	数据采集处理软件	盘	1

六、传感器实验内容如下：        带*为实验为思考实验

实验一	电阻式传感器的单臂电桥性能实验
实验二	电阻式传感器的半桥性能实验
实验三	电阻式传感器的全桥性能实验
实验四	电阻式传感器的单臂、半桥和全桥的比较实验
实验五	电阻式传感器的振动实验*
实验六	电阻式传感器的电子秤实验*
实验七	变面积式电容传感器特性实验
实验八	差动式电容传感器特性实验
实验九	电容传感器的振动实验*
实验十	电容传感器的电子秤实验*
实验十一	差动变压器的特性实验
实验十二	自感式差动变压器的特性实验
实验十三	差动变压器的振动实验*
实验十四	差动变压器的电子秤实验*
实验十五	光电式传感器的转速测量实验
实验十六	光电式传感器的旋转方向测量实验
实验十七	接近式霍尔传感器实验
实验十八	霍尔传感器的转速测量实验
实验十九	涡流传感器的位移特性实验
实验二十	被测体材质对涡流传感器特性的影响实验
实验二十一	涡流式传感器的振动实验*
实验二十二	涡流式传感器的转速测量实验
实验二十三	温度传感器及温度控制实验（AD590）
实验二十四	磁电式传感器的特性实验
实验二十五	磁电式传感器的转速测量实验
实验二十六	磁电式传感器的应用实验*
实验二十七	压电加速度式传感器的特性实验
实验二十八	光纤传感器的位移特性实验
实验二十九	光纤传感器的振动实验
实验三十	光纤传感器的转速测量实验
实验三十一	压阻式压力传感器的特性实验
实验三十二	压阻式压力传感器的差压测量实验*
实验三十三	超声波传感器的位移特性实验
实验三十四	超声波传感器的应用实验*
实验三十五	气敏传感器的原理实验
实验三十六	湿度式传感器原理实验
实验三十七	K型热电偶的温度控制实验
实验三十八	E型热电阻的温度控制实验
实验三十九	铂热电阻的温度控制实验
实验四十	铜热电阻的温度控制实验
实验四十一	热释电红外传感器实验
实验四十二	移相器实验
实验四十三	相敏检波实验
实验四十四	PSD位置传感器测定位置实验
实验四十五	PSD位置传感器微振动测量实验
实验四十六	PSD位置传感器用于自动定位系统
实验四十七	热电偶冷端温度补偿实验 *
实验四十八	气体流量测定 *
实验四十九	扭矩传感器的性能实验
实验五十	扭矩传感器的不同形式 *
实验五十一	光栅传感器莫尔条纹与相距关系实验
实验五十二	光栅传感器莫尔条纹的细分、计数实验
实验五十三	CCD图象传感器线（圆）径测量实验
实验五十四	光学系统对CCD测径系统的影响
实验五十五	硅光电池光电特性实验

---
