循环式空调过程实验平台

一、MYCN-10 循环式空调过程实验平台-工作条件：
1、环境温度：常温
2、输入电源：三相四线～380V±10% 50Hz
3、功率：3KW

二、功能：

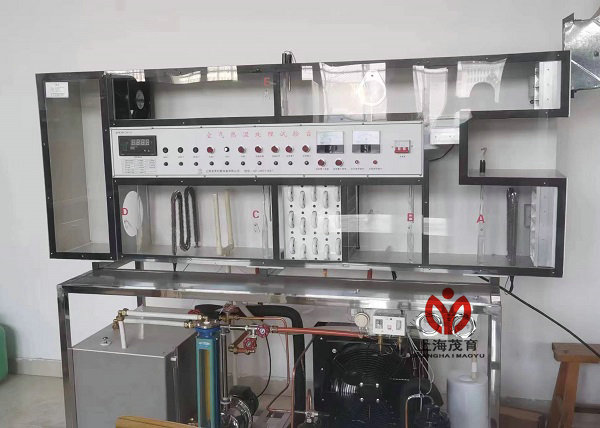

本实验装置为《空气调节》课程实验教学设备,用它可以模拟不同季节室内和室外的环境和空气处理调节的方法,进行集中式空调系统不同循环形式的空气调节实验。还可以做变风量运行调节实验和制冷系统的参数测定及其调节实验。装置具有透明风管,可直观地观察和测试。实验装置的结构如图所示。由空气循环系统、加湿器、一次加热器、二次加热器、冷却器及其冷水机组和相应的测试仪表等组成。可以实现对空气的加热、冷却、加湿和除湿(表冷式和淋水式可互换使用)等处理。利用风雪阀门的调节,可以实现直流式、封闭式(再循环式)和一次回风式、三种不同的循环形式和空气处理过程。在实验中,还可以对空气的温度、湿度、流量进行测量;并能对加温器、加热器的输入电功率进行测定,从而可以计算各空气处理过程中的热量和湿量得失,以及进行热、湿平衡的分析。
三、主要技术参数：
1、外形尺寸 200×80×170（cm）
2、日立压缩机1.5P    制冷剂 R22
3、蒸发器面积 12平方米
4、换热器 12平方米
5、蒸发器水箱 65×40×45cm³
6、风机 2000m3/h
7、水流量计 40-400升/h
8、风速仪测量风管风速
四、设备与附件的组成：
1、风机                           1套
2、表冷器                         1台
3、冷凝器                         1套
4、压缩机                         1台
5、储液罐                         1套
6、超声波加湿器                   1套
7、转子流量计                     1台
8、固态调压器                     1个
9、电位器                         1个
10、风门（带电机）                3套
11、干加热器                      2套
12、高低压控制器                  1套
13、高压表                        1只
14、低压表                        1只
15、喷头                          1只
16、16路巡检仪                    1只
17、水泵                          1台
18、水箱                          1只
19、电压表                        1只
20、电流表                        1只
21、温控器                        1只
22、三相四线漏电保护开关          1只
23、塑料板                        若干
24、有机板                        若干
25、保温板                       若干
26、铜管手阀                     2只
27、膨胀阀                       1只
28、加液阀                       1只
29、铜闸阀                       3只
30、铝塑管及配件                 若干
31、ABS管及配件                 若干
32、移动式支架等组成。           1套

---
