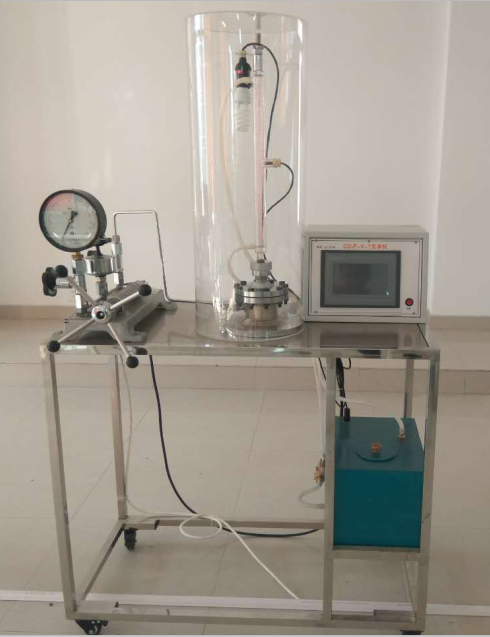

二氧化碳P-V-T关系仪（数据采集型）

 二氧化碳P-V-T关系仪(数据采集型)（MYR-8A）主要用途：
1、测定CO2的P-V-T关系，在P-V坐标中绘出t为20℃,27℃，31.1℃,50℃四种等温曲线，与标准试验曲线及克拉贝隆方程和范德瓦尔方程的理论计算值相比较并分析差异原因。
2、观察临界状态，测定CO2的临界参数(Pc,Vc, tc)，将实验所得的Vc值与理想气体状态方程及范德瓦尔方程式的理论计算值作一比较，简述其差异原因。
3、测定在不同压力下饱和蒸汽和饱和液体的比容（或密度）及饱和温度和饱和压力的对应关系。
4、观察凝结和汽化过程及临界状态附近汽液两相模糊的现象。

二、技术参数：
1、外形尺寸：1000×400×1600mm
2、工作电压：220V  功率：1.6KW
3、压力校验仪：测量范围  1—60Mpa；基本误差 实际测量值的±0.5%；
4、恒温水浴：温度显示分辨率  0.1℃，可调节控温， 精度  ±0.5℃。
5、水循环连接软管：硅胶管，整个循环系统无腐蚀
★6、热水循环泵：供电24V，扬程6米，高性能耐瓷轴和陶瓷轴套电机，环氧树脂灌封，耐温可达100°以上，无腐蚀。
★7、嵌入式一体化7寸触摸屏，MCGS嵌入式组态软件，具备强大的图像显示和数据处理功能。
8、实验台：不锈钢，底部装有脚轮，移动方便。
★9、为提高此实验仪器安全系数，高压玻璃管及设备耐压承限须达到11MPa，并且保持状态15分钟以上，高压玻璃管内二氧化碳全部呈现液化状态才可做泄压处理，如未达到此标准，作不合格设备处理。
三、主要配置
1、不锈钢移动式实验台
2、二氧化碳气
3、压力校验仪
4、压力表
5、镀铬实验本体
6、容器管
7、透明有机玻璃罩和玻璃水套
8、照明灯管
9、温度传感器
10、水银
11、控制箱等。

---
