数据采集型流体力学综合实验装置

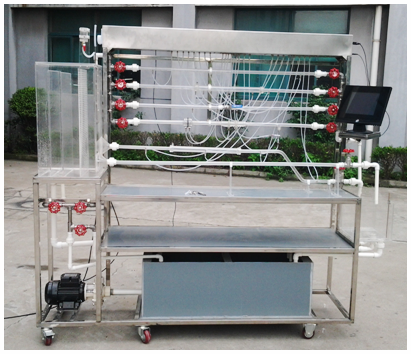

数据采集型流体力学综合实验装置（MYLT-17D）是由雷诺实验、柏努利实验、沿程阻力实验和局部阻力实验于一体的综合实验台，外形美观，且节约实验投资与占地面积。在实际生产中，许多过程都涉及到流体流动的内部细节，尤其是流体的流动现象，故而了解流体的流动形态极其重要。流体在流动过程中为克服流动阻力必定要消耗能量。流体流动阻力产生根本的原因是流体具有粘性，流动时存在着内磨擦，而固定的管壁或其它形状固体壁面，促使流动流体的内部发生相对运动，为流体流动阻力的产生提供了条件，因此液体阻力的大小与流体的物性、流动状况及壁面等因素有关。流体在流动系统中作定态流动时，流体在各截面上的流速、密度、压强等物理参数仅随位置而改变而不随时间而变。根据能量守恒定律，对任一段管路内流体流动做能量衡算，即可得到表示流体的能量关系和流动规律的柏努利方程。

一、主要功能：
1、可测定雷诺
2、伯努力
3、沿程阻力系数和突扩、突缩
4、阀门局部阻力系数
5、可进行孔板
6、文丘里和皮托管流量系数的实验
二、技术参数：
1、外形尺寸：2200×600×1900mm
2、工作电压：220V
3、功率：200W
4、水泵：扬 程:4M
5、 频 率:50Hz/60Hz
6、流 量:>5580L/H
6、实时显示流量、雷诺数、压力。
7、7寸嵌入式一体化触摸屏，MCGS嵌入式组态软件，具备强大的图像显示和数据处理功能。
三、主要配置：
1、不锈钢移动式实验台、
2、流量传感器
3、压力传感器
4、储水箱；
5、雷诺测试管；
6、伯努利测试管；
7、沿程阻力系数测试管；
8、突扩、突缩测试管；
9、阀门局部阻力系数测试管；
10、孔板流量计测试管；
11、文丘里流量计测试管；
12、和皮托管测试管；
13、测压板直接显示总水头线和测压管水头线。

---
