MY-DQ8C电气安装与维修实训考核装置技能大赛产品



一、电气安装与维修实训考核装置概述:

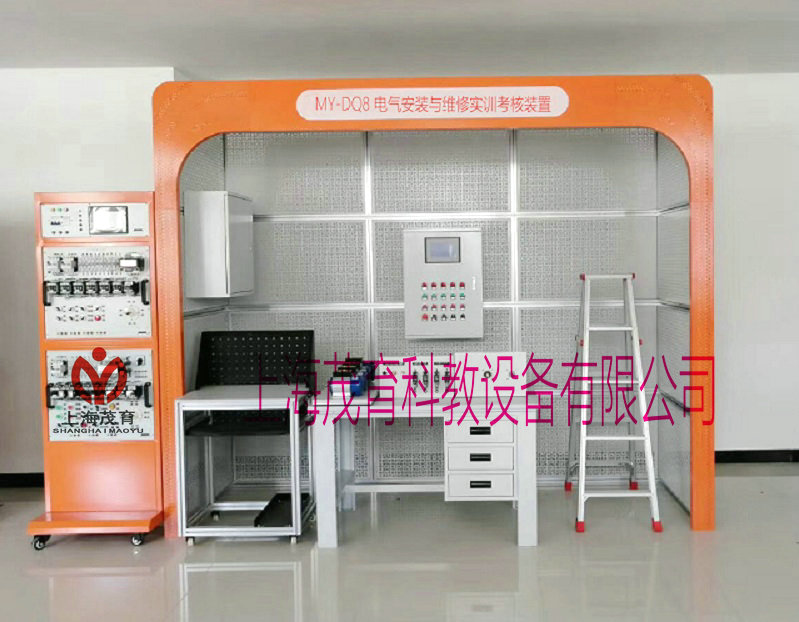

设备要求采用钢制网孔板和钢制专用型材组接而成,安装有自锁式脚轮,方便移动和使用。装置表面喷塑,色彩稳重气派。装置设计高度以人站在一级人字梯即可方便操作的高度,即安全又能使使用者刚收到施工现场环境,横向,纵向宽度合适,可以模拟现场线路的转向布置。网孔板可以方便拆下。做隐蔽工程施工时,钢制专用型材是仿建筑隔断用轻钢龙骨的加大宽度精心设计,带有穿管孔,使用扎带固定线管,在穿出网孔板时可以使用壁疏引出穿入明装底盒。配套的PVC管弯管器,可方便的对PVC管弯成90度。
可进行电工安装,如桥架安装,PVC管安装,吊灯,白炽灯座,日光灯,开关,插座,控制箱,配电箱等,包含有交流异步电动机,直流电动机,步进电机,伺服电机,温度控制器,电偶,PLC,变频器触摸屏等控制与受控对象。每个操作组配套一个移动式工具车和元件柜,便于对原件的保管和安装施工,从根本上解决了学校在普通墙面上进行安装培训的使用不方便,实训范围窄的问题。
二、电气安装与调试实训装置特点:
设备应具有组装灵和方便的特点,可以根据学校的实际教学条件组成:2人组,3人组,4人组……,单面,双面等不同的方式,长度组合基于2个0.8米的基本组合单元,辅助配有0.2米,0.4米的组合单元,形成不同的长度组合,以满足不同的教学场地。
三、电气安装与调试实训考核台配置参数:
2人实训组(单面)长*宽*高=2006mm*1003mm*2410mm
1、配电箱部分:
包括三项四线有功电度表,单相有功电度表,闸刀开关,电流互感器,漏电型空气开关,空气开关,漏电型空气开关,空气开关,电流表,电压表,电压转换开关,安装导轨等,均安装在配电箱内。
序号 名称 规格/型号 单位 数量 备注(说明)
1 三相四线有功电度表 DT862-4 1 5A(10A),接线端子连接
2 隔离开关 HG1-32/30F 1 3极,32A(含熔体10A))
3 剩余电流动作断路器(漏电开关) DZ47LE-32/C32 1 3P+N
4 空气开关3P DZ47-63/C6 1 3P
5 三相四线漏电开关 DZ47LE-32/3P+N 1 1P+N
6 按钮标牌框   3 1P
7 铝合金安装导轨 HR-5600A 1 长度:210 mm
8 指示灯 AD58B-22D  220V 3 红、绿、黄各1只
10 配电箱箱体 450mm×280mm×520mm 1 含接地排、接零排
11 安装螺丝 M4×12 11 每套带帽1只、平垫2只、弹垫1只
M6×25 4
2、照明套件
包括日光灯组件,节能灯,钠灯,灯头,声控开关,吸顶灯,控制开关,触摸开关等
序号 名称 规格/型号 单位 数量 备注(说明)
1 日光灯组件 T5一体化 21W(带罩) 1
2 节能灯 9W 2
3 钠灯 110W 1 含灯头及镇流器和灯罩
4 螺口平灯头 E27 2
5 声控开关 86型 1
6 泰力1插 118型 2
7 泰力2插 118型 1
8 泰力1开 118型 1
9 飞雕2开 86型 2
10 飞雕4开 86型 2
11 吸顶灯 21W 1 配节能灯管
12 触摸开关 86型(带明装底盒) 1
13 暗盒 86型 5
14 明盒 86型 3
118型 1
15 白板 86型 2
16 塑料圆木 YM-2 3
17 沉头螺丝 M6*15 50
3、电气控制箱
包括组合开关,塑壳开关,接触器,辅助触头,三菱FXON-3A,三菱D740/0.75KW,时间继电器,热继电器,温度控制器,触摸屏(7寸彩色),开关电源,接线端子排,安装导轨,变压器,整流桥堆,单相交流调压器等,均应安装在控制箱内。
序号 名称 规格/型号 单位 数量 备注(说明)
1 组合开关 HZ10M-25N3 1 3极(带防护罩)
2 塑壳开关(断路器) NM1-63S/3300 20A 1 3极
3 接触器 CJX2-0910/220V 7
4 辅助触头 F4-22 5
5 三菱PLC FX2N-32MT 1
6 三菱模拟量模块 FX0N-3A 1
三菱继电器输出扩展模块 FX2N-16EYR 1
7 三菱变频器 D740/0.75KW(FR-E740) 1
8 时间继电器 ST3PF-2 30S AC220V 1 2组断电延时
ST3P C-B 30S AC220V 1 1组瞬动、1组延时
9 热继电器 JRS1D-25F(独立安装) 3 0.4A(调节范围0.25~0.4A)  2只
10 温度控制器(欧姆龙温控仪) OMRON  E5CZ-C2MT 1
11 接线端子排 TB-2506 1
TB-1512 3
12 开关电源 YL-003(24V/6A) 2 触摸屏用1只;电偶加热器用1只
13 触摸屏 TPC7062K 1 7寸彩色屏(昆仑通泰)
14 安装导轨 C45 3 240mm、500mm、150mm各1条
15 安装螺丝 M3×10 34
M4×15 12 每套带帽1只、平垫2只、弹垫1只
M3×15 4
M6×25 5
16 控制箱箱体 720mm×280mm×850mm 1 含接地排、接零排
17 按钮 LA68B-EA35/45 10 启动停止各5只(红、绿)
配急停按钮1只
急停开关 LA68D-11ZS 1
18 指示灯 AD58B-22D  220V 10 红、绿各5只
19 标志牌   25 用于指示灯和开关标识
20 选择开关 SB2-ED33 2 3档开关
SB2-ED25 2 2挡开关
21 数据线 RS232C/RS422通讯电缆 1 长2000mm;用于PLC主机与计算机之间的通讯;
USB数据线 1 昆仑通态触摸屏数据下载线2500mm长
22 船型开关 KC004/15/30/250VAC 1
23 护线圈 ¢4 3
24 加热器连接线 1.5 m㎡×1500mm 2 红、黑各一条(自制:一头香蕉头、一头连插针)
4、电机
包括三相交流异步电动机(Y-△),三相交流异步电动机(Y-△)带离心开关,三相交流异步电动机(双速60W),他励直流电动机,步进电机(两相混合式含驱动器),交流伺服电机(台达伺服汗驱动器),均应安装在电机底板上。
序号 名称 规格/型号 单位 数量 备注(说明)
1 伺服配件 ASD-CNSC0050 1 参见电机底板清单
2 伺服配件 YDM30200100 1
3 伺服配件 ASDBCNEP0000 1
4 158G电机底板   1
电机单元左右支架 330mm×205mm×65mm 2 左、右各一只
5 开关电源 YL-012(24V/5V/2A/2A) 1 步进驱动器用
6 步进电机 驱动器SH-20403 1 两相混合式(含驱动器)
电机35BYG250B-SASSMQ-0081 1
7 交流伺服电机 驱动器ASD-A0421-AB 1 台达伺服(含驱动器)
电机ECMA-C30604PS 1
8 护套圈 ¢4 11
¢10 3
9 接线端子排 JT8-1.5×15 2
JT8-1.5×5 2
10 船型开关 KC004/15/30/250VAC 1
11 橡胶机脚   4
12 螺丝 M4×15 11
M4×25 14
13 导线 BVR-1mm㎡ 3
14 插针 QE-1008红 60
5、传感器支架
包括安装在传感器支架上的行程开关,光电传感器,电容式传感器,电感式传感器;安装在主令控制上的按钮,指示灯,选择开关,主令开关箱以及温度传感器(热电偶)等。
序号 名称 规格/型号 单位 数量 备注(说明)
1 行程开关 YBLX-ME/8104 4
2 电容式传感器 CSB4-18M60-EO-AM 1
3 电感式传感器 GH1-1204NA 1
4 光电式传感器 GH3-N1810NA 1
5 温度传感器
(热电阻、热电偶)
Pt100 1 与温控器配套
K型(¢5×50×550) 1
6 护线圈 ¢10 4
7 接线端子排 JT8-1.5×15 1
JT8-1.5×10 2
8 导线 BVR-1 m㎡ 2.8 黄、绿各1.4米
9 螺丝 M4×15 8
M3×35 16
6、线路器材
序号 名称 规格/型号 单位 数量 备注(说明)
1 PVC线管 Φ16 2 3米
2 PVC直通 Φ16 10
3 杯疏 Φ16 30
4 扎带 3×100mm 1 500只/包
5 M4*20螺丝(带帽) 200只/套 1 带2只平垫、1只弹垫
6 PVC平线槽 20×10 2 3米/根
30×17 2
7 绝缘导线 BVR1.5mm㎡ 3 红、绿、黄各1盘
BVR1.0mm㎡ 2 蓝、双色个1盘
8 平头线卡(16型管卡) Φ16 30
9 金属电缆桥架 桥架500mm/根 6
(带盖) 200mm/根 3
  50×25水平左90°弯
100×100×25mm
1
垂直等径变向弯通 2
桥架带孔封头
(端面)孔径23
1
连接板
50×25水平右45°弯
2
水平直三通

2
垂直三通 1
水平四通 1
垂直上弯通 1
垂直下弯通 1
线槽支架 12
连接板 18
连接螺丝、每套带帽1只、平垫1只、弹垫1只 80
10 异型号码管 1.5mm 1 6
11 冷压叉子 SVΦ1.5 300 280(红、绿、黄各80只,蓝、黑各20只)
12 缠绕带 Φ10(10米/包) 2 2
7、电工工具
序号 名称 规格/型号 单位 数量 备注(说明)
1 尖嘴钳 125mm 1
2 剥线钳   1
3 压线钳   1
4 钢丝钳 200mm 1
5 一字螺丝刀 Φ4×100mm 1
6 十字螺丝刀 Φ4×100mm 1
7 电笔螺丝刀 500V 1
8 万用表 MF500 1
9 铝合金人字梯 1.5米高 1
10 平锉刀 200mm 1
11 钢卷尺 3m 1
12 电工刀 多用105mm 1
13 钢角尺 300mm 1
14 钢直尺 200mm 1
15 活动扳手 6吋 1
16 六角扳手   1 7件套
17 保险丝 15A 1
18 手锯弓(钢锯架)   1
19 手锯条 细牙 1
20 弯管器   2 用于Φ16Φ20PVC管弯管
21 兆欧表 500V 6
22 角向砂轮机 Φ70 1
23 砂轮切割机 200mm带防护罩 1
24 手电钻   1
25 电源插板 子弹头(四插) 2 线长1.5米
25 开孔器 Φ16Φ20各1 2
8、其他
序号 名称 规格/型号 单位 数量 备注(说明)
1 电气安装与维修实训考核装置台架(2人组标准配置) 2006mm×1003mm×2410mm 1 见图纸 材料名称 单位/数量
156立柱 4根
156大网孔板 10块
156小网孔板 4块
156三层框架 4个
156单层框架 2个
156长网孔连接板 1个
156短网孔连接板 1个
156A后横梁 1根
156A前横梁 1根
156网孔梁柱 3个
156侧梁 2根
自锁脚轮¢75 4只
短安装螺丝(六角:M6*45mm) 100只
网孔板安装螺丝(六角:M6*60mm) 35只
长安装螺丝(六角:M6*150mm) 65只
¢6平垫 400只
¢6弹垫 200只
M6螺帽 200只
2 元件存放柜(四门玻璃柜 900mm×450mm×2000mm 1 自制
3 可移动工具台 930mm×740mm×860mm 1 带重载自锁脚轮
4 电加热器(电热源)   1 YL-2003型传感器试验台配套的9B加热源
5 考核挂板支架 797mm×761mm×21mm 1 专用挂板
6 CA6140车床考核挂板 WK006 1 智能设故、16故障点
7 T68镗床考核挂板 WK007 1
8 X62W铣床考核挂板 WK008 1
9 M7120磨床考核挂板 WK013 1
、实训项目要求
1、电度表的接线实训
2、配电箱的安装实训
3、控制箱的安装实训
4、日光灯的安装实训
5、白炽灯的安装实训
6、吸顶灯的安装实训
7、节能灯的安装时讯
8、配电箱的电能分配接线实训
9、控制电路的接线与调试实训
10、PLC控制电路的接线与调试实训
11、PLC的基本指令编程(含部分特殊指令的应用)实训
12、变频器的基本参数设置实训
13、变频器的多速段控制实训
14、触摸屏的基本界面设置与应用实训
15、步进电机及驱动器的接线与参数设置实训
16、伺服电机及驱动器的接线与参数设置实训
17、热电偶与温控装置的接线与参数设置实训
18、多种传感器的接线与调试实训
19、模拟量模块的使用实训
20、常用电工工具的使用
21、直流电机的控制与调速实训
22、PVC管得处理与布置实训
23、PVC管得穿线实训
24、开关与插座的安装实训
25、分线盒的安装实训
26、线路分配的基本设计
27、施工规范的学习与训练
28、安全施工要求学习与训练
29、两地控制一盏灯实训
30、线槽布线施工训练
31、隐蔽工程施工训练
32、高压钠灯的接线实训
33、CA6140车床电路智能考核实训
34、T68镗床智能考核试训
五、技术指标:
1、工作电源:三相五线 供电 AC380V/220V +/-7.5% 50HZ
2、工作环境:用绝缘地板(或使用绝缘地毯)
3、实训装置网孔板尺寸:长*宽=798*768mm
4、实训装置外形尺寸:见配置清单
5、实训装置材料:钢板。钢板厚度≥1.5mm
6、实训装置电源:提供带有开关,电压指示及短路保护,采安全型插线插座的三相电源输出和航空插头提供电源。
7、消耗功率:≤2KW
安全保护措施:具有接地保护,过流过载,漏电保护功能,符合相关的国家标准。
