MY-PV35A模拟型直驱风电教学实验平台

一、模拟型直驱风电教学实验平台-系统性能
1）、发电控制系统：一套，非标定制，包含逻辑控制软件、人机操作软件、测量系统软件与电路。380V/5.5kW/0-50Hz四象限运行，可速度控制和转矩控制两种模式运行。
2）、发电控制系统主要参数
a)型号规格：非标定制
b)主要组成：空间矢量逻辑控制系统、人机操作系统、测量系统、辅助电路等
c)控制方式：速度控制和转矩控制

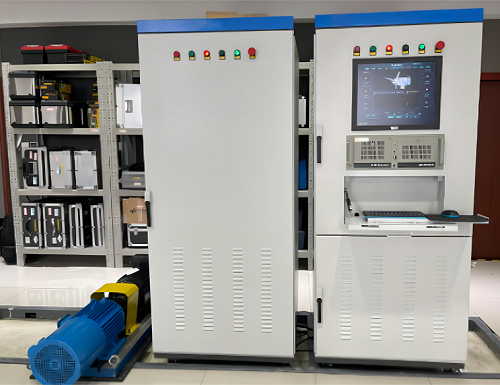

                                                             （参考图）
二、驱动变频器
驱动变频器530VDC/380VAC  5.5kW, 可进行变流技术编程、通讯等功能，驱动变频器参数如下表所示：(驱动变频器参数)

序号	参数	参数值
1	输入电压	AC 3PH 380V(-15%)～440V(+10%)
2	输入电流	24A
3	频率（Hz）	输入频率：50Hz       允许范围47.5~51.5Hz
4	输出电压（V）	0~输入电压
5	输出电流（A）	22A
6	输出功率（kW）	5.0kW
7	输出频率	0~150Hz
8	控制方式	PG矢量控制
9	电机类型	永磁同步电机
10	速度控制精度	±0.2%
11	速度波动	± 0.3%
12	转矩响应	<20ms
13	转矩控制精度	10%
14	起动转矩	同步机：2.5 Hz/150%（PG矢量控制）
15	过载能力	150%额定电流1 分钟，180%额定电流10秒，200%额定电流1秒
16	频率设定方式	外部通讯设定（可以依照程序修改）
17	自动电压调整功能	当电网电压变化时，能自动保持输出电压恒定
18	故障保护功能	过流、过压、欠压、过温、缺相、过载等保护功能
19	转速追踪再起动功能	实现对旋转中的电机的无冲击平滑起动
20	端子模拟量输入分辩率	不大于20mV
21	端子开关量输入分辩率	不大于2ms
22	IO	模拟输入：2 路（AI1、AI2）0~10V/0~20mA，1路（AI3）-10~10V 模拟输出：2 路（AO1、AO2）0~10V /0~20mA 数字输入：8 路普通输入，最大频率1kHz，内部阻抗：3.3kΩ；1路高速输入，最大频率20kHz 数字输出：1 路高速脉冲输出，最大频率20kHz；1路Y 端子开路集电极输出 继电器输出：两路可编程继电器输出，触点容量：3A/AC250V，1A/DC30V
23	EMC 滤波器	内置C3 滤波器：满足IEC61800-3 C3 等级要求
24	制动方式	回馈制动
25	运行环境温度	-5~40℃，40℃以上降额使用
26	平均无故障时间	2 年（25度环境温度）
27	防护等级	IP20
28	冷却方式	强制风冷

三、驱动电机
采用国内知名品牌永磁同步电机380V5.5kW一台。电机参数如下表所示：

序号	参 数	参数值
1	额定功率	5.5kW
2	额定电流	14.6A
3	额定电压	380V
4	极数	4
5	同步转速	1500rpm
6	调频范围	0-50 Hz
7	编码器	2000 线性驱动输出
8	参考外形尺寸	515*280*315mm(长*宽*高)
9	参考安装尺寸	216*178*Φ15mm(长*宽*孔径)
10	防护等级	IP44

永磁发电机

序号	参数	参数值
1	额定功率	5.5kW
2	额定电流	13.52A
3	额定电压	380V
4	调速范围	0-1500 r/min
5	编码器	2000 线性驱动输出
6	参考外形尺寸	515*280*315mm(长*宽*高)
7	参考安装尺寸	216*178*Φ15mm(长*宽*孔径)
8	防护等级	IP44

采用国内知名品牌永磁风力发电机380V/5.5kW一台，参数如下：
四、全功率变流器
变流器技术特点
●主电路采用美国TI公司生产的DSP芯片、进口IGBT模块、驱动保护为进口机芯,控制电路采用隔离变压器，安全可靠 ；
●采用SVPWM脉宽调制技术，纯净正弦波输出，自动与电网同步跟踪，功率因数接近1，电流谐波含量低，对公共电网无污染，无冲击；
● 逆变并网电流闭环控制，可控可调；
● 输入直流电压范围宽，适应不同场合需求；
●频率扰动检出技术，实现反孤岛控制；
●具有全方位的电源保护方案和完善的自我检测和保护功能。在出现系统故障时将停止并网逆变；
● 电路结构紧凑、最大效率>94%；
● 室外型不锈钢外壳，全密封安装；防护等级可达到IP65；
●RS485通讯，上位机监控，实现远程数据采集和监视；
全功率风力发电机变流器参数表

项  目	参   数
变流器电压范围	3AC 380V±10％
变流器频率范围	50Hz +3% -5%
变流器容量	5kW
变流器额定电流	15.8A
谐波畸变率	<=3%
效率	97.2%
噪声	＜79.4dB
运行温度	-30 至 +50°C

对于低电压穿越，方案完全遵循此标准：
低电压穿越标准
u并网点电压跌至20%额定电压时，保证不脱网连续运行625ms ；
u跌落后2s 内恢复到额定电压的90%时，不脱网连续运行。
u无功支撑：响应时间不大于75ms，持续时间不少于550ms ；无功电流满足IT≥1.5×（0.9-UT）IN ，（0.2≤UT≤0.9）
u有功恢复：故障切除后以至少10%额定功率/秒的功率恢复到故障跌落前的功率；
A.低电压穿越LVRT方案方案：
主要为在变流器上添加Crowbar和Chopper电路，并在变流器中配合进行相应控制：
uCrowbar：其响应时间短，能够保护变流器IGBT、吸收和衰减畸变电流和谐波电流
uChopper：主要考虑单管吸收回路的设计，不同于Crowbar的投切工作方式，Chopper装置在运行过程中会进行100Hz左右的斩波动作，大电流关断时的尖峰很容易导致IGBT过压实效。因此设计了RCD吸收回路和低感功率回路。
五、 机械传动与测量系统
规格型号：非标定制
主要部件：可调节底座、联轴节、防护罩、相应的安装配件
外形尺寸：长*款*高=1500*500*300（根据电机及传感器配套设计，可进行优化）
主要材质：优质钢材
表面处理：镀锌
六、 风电控制系统
风电控制系统预留各种通讯接口：Modbus/RS485/RS232等。
微型操作台主要性能指标
1)规格型号：非标定制
2)结构特点：采用琴式操作台，在操作台上布置操作按钮、智能表和测控计算机，操作台设计符合人体工程学，操作舒适，各项数据观察直观。
3)表面处理：脱脂、酸洗、磷化、烤漆颜色：RAL7035
4)外观要求：外形美观，工艺精湛，尺寸精密
5)材质要求：板材厚度为1.2-2.0mm，其中装饰件1.2mm,连接件1.5mm,承重部件2.0mm。
6)台面要求：采用优质防火板，颜色为深黄。
7)硬件主要性能指标如下：PCE-7B13-07A1E、可以存储1T数据、PCE-5127QG2、控制机箱以及21英寸工业显示器
风力发电模拟软件
上位机软件包含本机数据库，预留与其他如C#语言、C++、VB、SQL、MATLAB等语言的兼容接口;具备变流器控制技术实验软件及有源滤波技术实验软件。提供上位机软件的完整资料包括但不限于：系统逻辑控制动作顺序表、测控点表、流程图；软件设计说明书；软件设计编码规范说明书；人机接口说明书；软件流程图；数据报表及数据库设计说明书；软件源代码等。

---
