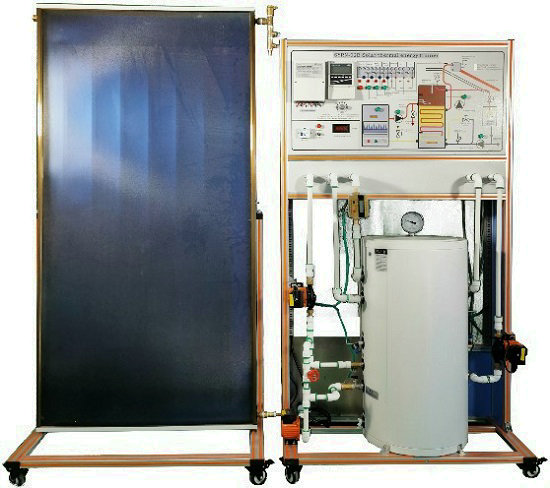

MY-PV53太阳能热能培训器

一、太阳能热能培训器-概述：
本装置用于太阳能工程的理论和实践研究，这些设施用于获得用于卫生、空调和类似服务的热水，具有广泛的教学应用。
二、功能组成：
培训装置包括四个操作单位，具体如下:
1、主模块
1)主模块安装在一个垂直框架中实现，包含一个前面板，其中包含一个真实详细的系统系统图，以及用于一次和二次回路中液体的循环图、存储和控制的组件。
2)部件必须垂直放置在底座上，便于在手册中描述的实际操作过程中对所有部件进行装配和拆卸操作。教练必须在前面和后面都有开口，让学生从每一边看到组件。
3)尺寸:1000×650×1650毫米。
2、太阳能单元:
1)系统装配的太阳能电路换热器,镁阳极、不锈钢水箱:容量:80 l,功率1200 W,加热时间(ΔT = 45°C) h,分钟。太阳能平板集热器，太阳能回路加载/卸载阀，流量调节器，空气释放阀，安全阀，压力计，温度计，止回阀，膨胀罐，流量调节器，太阳能回路泵，DHW泵，泵回路支持
1)系统详图。
2)设有液晶显示屏的电子控制中心，以显示数据。
3)电源、保护和状态灯。
4)用于冷水进口、热水卫生出口、与太阳能板连接等的液压插座必须位于模块的后部。
5)、温度系统
6)训练器必须在6个不同的点上安装6个温度探测器
7)一个用于计算能量的太阳辐射传感器。
8)一个热量计数器。
3、太阳能电池板
1)真正的太阳能电池板必须放置在一个金属结构中，并通过柔性管道与主模块连接，柔性管道上有排放、安全和注入阀门。
2)实际尺寸:1060x700x2050mm
3)吸收体面积:1.105米* 1.666米= 1.840平方米
4)吸收管数量:12根(MS)
5)流体体积:1.5 l (MS)
3、换流器加热器
1)作为使用产生的热水的一种方法，对流器加热器必须可用。它必须通过软管连接。
这个组件必须允许我们试验用这个系统获得的热水的效果。但是，该系统必须足够开放，以便与其他应用程序易于使用，例如卫生热水供应、地板下加热等。
2)空气流量:253 m3/h
3)加热功率:2,8 kW
5)水流:350L
三、太阳能热能培训器培训项目：
培训师必须被视为对太阳能发电设施进行理论和实践研究的全球系统，允许进行下列教学活动:
1、识别所有组件以及它们如何与其操作相关联。
2、所有部件的技术参数的解释。
3、ACS设备、空调等的选型标准
4、设施的装配和维护标准。
5、解释由控制提供的情景数据

		生产商
型号	MY-PV53	上海茂育
主机
输入电源：	欧标：AC220V- AC250V±10% 50Hz
装置容量：	2.5kVA
外形尺寸长宽高	1100mm×800mm×1950mm
重量	180KG
包装尺寸长宽高	1190mm×890mm×2120mm
包装形式	木箱
循环水箱	400MM300M300MM 长宽高
太阳能水箱	80L
电流：	10A
加热器	1200W
太阳能水泵	三挡调220V
太阳能控制器	SP24
换热器	空气流量: 253 m3/h 加热功率: 2800w 水流: 350 L	德州空调厂
太阳能平板集热器
外形尺寸长宽高	1000mm×800mm×2100mm	广州太阳能公司
重量	100KG
包装尺寸长宽高	1280mm×880mm×2330mm
吸收体面积	1.105米* 1.666米= 1.840平方米
吸收管数量:	12根(MS)
流体体积	1.5 l (MS)
