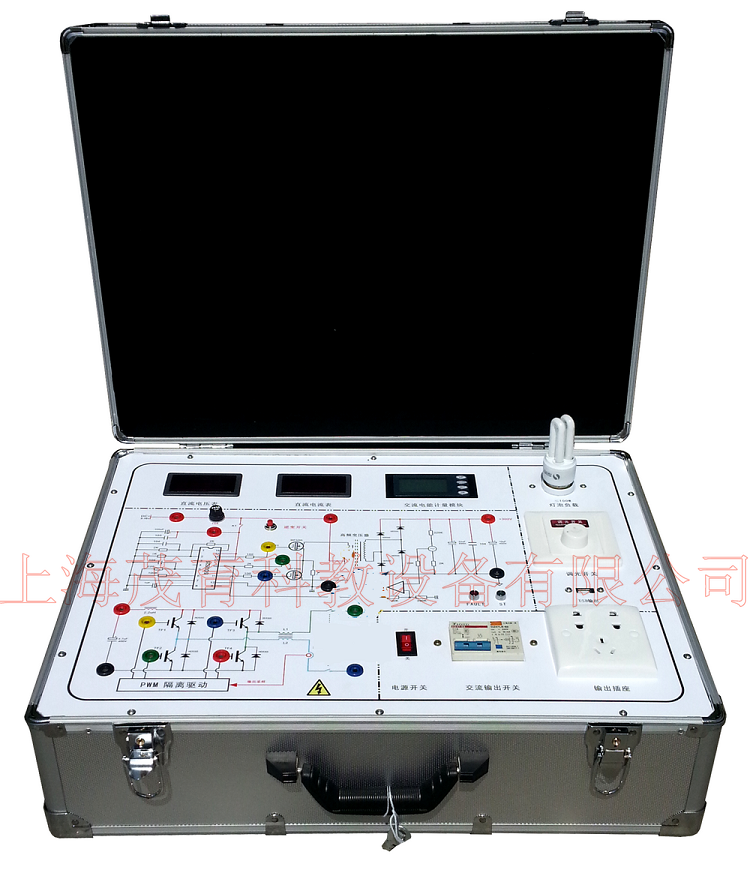

MY-PV48逆变器系统原理及应用实验箱

逆变器系统原理及应用实验箱-产品介绍：

该逆变器系统原理及应用实验箱由AC/DC电源模块、离网电源控制模块、开关控制模块、仪表监控模块、负载实验模块，等组成。

二、教学及研究实训项目：

离网逆变电源实验

实验1、逆变器逆变原理实验（通过逆变器各测试点的测试）

实验2、逆变电源直流输入欠过电压保护实验。

实验3、逆变电源输出交流电的波形、谐波含有率、功率因素的比较实验。

实验4、逆变器与市电互补自动切换实验

实验5、逆变器输出过载保护实验

实验6、逆变器输出欠、过压实验

三、运行技术条件：

1、离网电源控制单元：系统根据实际的工作需要，通过开关单元的开和关，可实现对各类交流负载实现供电。

◆ 直流输入电压：12VDC

◆ 交流输出电压：220VAC◆ 交流输出功率：200W◆ 频率范围：50Hz

◆ 效率：84.5%

◆ 输出波形：正弦波

◆ 工作环境：温度-20℃～50℃◆ 相对湿度﹤90﹪（25℃）

◆ 保护功能：极性反接、过放、过压、短路、漏电、过热、过载、接地故障。

2、AC/DC变换电源控制单元：系统根据实际的工作需要，通过开关电源单元的开和关，可实现对逆变电源实施直流输入供电。

◆ 交流输入电压：220VAC

◆ 直流输出电压：12VDC◆ 直流输出功率：300W◆ 工作环境：温度-20℃～50℃◆ 相对湿度﹤90﹪（25℃）

◆ 保护功能：短路、漏电、过热、过载、接地故障。

3、开关控制单元：所有系统内外单元的引线经隔离开关接至各自的端子上，在工作过程中，一旦发生漏电、短路、过流、过热情况，开关自动断开电源，起到保护仪器仪表和人身的安全。

4、显示单元：交流电压、交流电流、交流功率、设备工作温度。
四、系统工作原理方框图

五、售后服务

◆ 使用手册（含实验指导）

◆ 产品培训

六、系统配置（配置单）

编号	产品名称	型号规格	数量	单位	备注
1	实验箱	570420200mm	1	只
2	离风逆变器	DC-AC 300	1	台	系统自带
3	蓄电池	7Ah/12V	1	个	系统自带
4	实验跳线	50CM	1	套	实验附件
5	开关电源	12V/50W	1	只	系统自带
6	负载	交流	1	套	球泡灯
7	使用手册		1	本
8	钥匙		2	把
