MY-PV14光伏发电系统集成教学演示系统

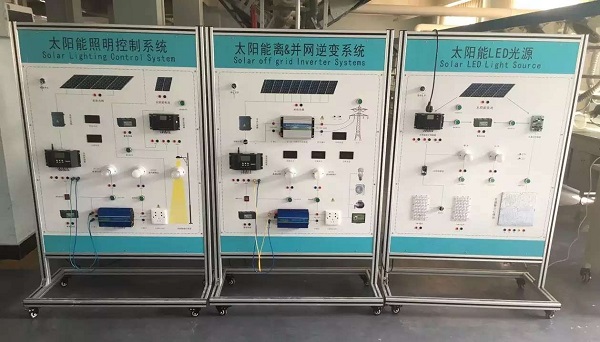

光伏发电系统集成教学演示系统-主要由A、B、C三块主模板组成。A 太阳能照明控制系统演示模板、B 太阳能微网电源系统演示模板、C 太阳能LED光源系统演示模板。应用于大中院校及科研机构教学和实验。
一、太阳能离网电站大功率照明单元系统集成：
1、太阳能离网LED路灯照明单元系统集成。
2、太阳能离网电站单元工作过程：太阳能电池方阵→汇流箱→通用充放电控制器→蓄电池→逆变控制器→交直流电器负载
3、太阳能离网路灯单元工作过程：太阳能电池子阵→多功能充放电控制器 →蓄电池组 →恒流模块 →LED直流电器负载
二、太阳能微网系统控制变换过程演示：
1、太阳能微网电站大功率供电单元系统集成。
2、太阳能高压并网电站单元工作过程：太阳能电池方阵→ 汇流箱 →同步逆变电源→公共高低压电力网
3、太阳能低压并网电站单元工作过程：太阳能电池方阵→ 汇流箱→通用充放电控制器→蓄电池组 →同步逆变电源 →公共低压电力网
4、太阳能离网电站单元工作过程：太阳能电池方阵→汇流箱→通用充放电控制器 →蓄电池组 → 逆变电源 → 交流电器负载
三、太阳能LED光源系统变换过程演示：
1、太阳能LED光源单元系统集成。
2、太阳能交通信号灯单元工作过程：太阳能电池子阵→ 多功能充放电控制器→ 蓄电池组 → 信号灯单元控制器 → LED光源板
3、太阳能LED灯泡照明单元工作过程：太阳能电池子阵 → 通用充放电控制器 → 蓄电池组 → LED灯泡
4、太阳能LED灯板照明单元工作过程：太阳能电池子阵 → 多功能充放电控制器 → 蓄电池组→ 恒流模块 → LED灯板1输出＋LED灯板2输出
四、光伏发电系统集成教学演示系统-演示系统运行技术条件（单相输出）

3、1、供电单元
直流模块
◆ AC/DC模块功率：400W
◆ 光伏模块输出工作电压：10.8～28VDC
◆ 光伏模块控制工作电流：10～40A
◆ 模拟光源LED模块功率：80W
交流电能
◆ AC输入电压：220V
◆ AC输出功率：500W
3、2、放电控制
◆ 工作电压：12VDC
◆ 放电功率：50～400W
◆ 放电方式：手动调制输出功率
◆ 恒流模块输出功率30～60W
3、3、并网逆变模块
◆ 直流输入电压：30.2VDC
◆ 输入电流：65A
◆ 额定蔬出功率：1000W
◆ 输出电压：170V～260VAC
◆ 频率范围：45Hz～53Hz
◆ 工作效率：99%
◆ 功率因数：>0.99
◆ 波形失真率≤5%
◆ 工作环境：温度-20℃～50℃
◆ 相对湿度：﹤90﹪（25℃）
3、4、离网逆变模块
◆ 额定输入电压：10.8V～17V
◆ 额定输出电压220VAC±10%
◆ 输出频率：50HZ±1HZ
◆ 输出波形；正弦波
◆ 额定输出功率500W；
◆ 逆变效率：≥82%。
3、5、负载单元
◆ 交流线性电阻负载：3～15～120W
◆ 直流模拟负载：12V/28WLED路灯板
3、6、LED 显示
◆ 太阳能控制器：充电、过压、欠压、过放、运行
◆ 蓄电池模拟电压（高-中-低）
3、6、移动支架
◆ 不锈钢支架：不锈钢板料折弯加工焊接。
◆ 展示板：铝合金框价和铝塑板加工成型。
◆ 移动底盘：可跟据不同的展示要求进行系统组合。
4、 售后服务
◆ 使用手册
◆ 产品培训

---
