MYCN-22D热电/热泵制冷技术实训装置

一、热电/热泵制冷技术实训装置-概 述
   热电/热泵制冷技术实训装置采用大功率半导体制冷片,可演示半导体制冷片不同的状态,分别来演示并验证:帕尔帖效应、塞贝克效应。

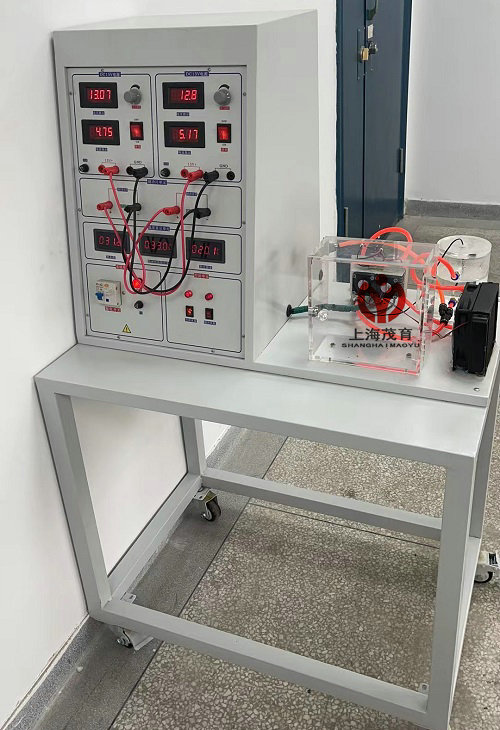

                                                     (参考图)
二、装置特点
1、采用大功率半导体制冷组片,作为主要实训主体
2、可以直观的观察制冷片冷端结冰的全过程,深入掌握半导体制冷片。
3、面板上提供的实验连接端子,可连接帕尔帖效应、塞贝克效应实验,既能定性观察实训现象、参数,又能通过测量仪表定量测量。
4、平台:采用一体化设计,不用再配置实验桌子
三、技术性能
1、输入电源:单相三线~220V±10%  50Hz
2、工作环境:温度-10℃~+40℃  相对湿度<85%(25℃) 海拔<4000m
3、装置容量:<0.8kVA
4、外形尺寸:1200mm×730mm×1400mm
5、安全保护:具有漏电保护装置,安全符合国家标准
四、热电/热泵制冷技术实训装置-的基本配置及功能
1、直流数字电压表2个:
测量范围0~20V,A的输入电压、半导体制冷片B的输入电压。
2、直流数字电流表2个:
A的输入电流、半导体制冷片B的输入电流。
3、直流稳压电2个
提供0~15V连续可调的直流电源.10A
4、温度控制器2个
PID智能温度调节器,具有 PID智能温度控制加AI人工智能调节功能,分别可以监测半导体制冷片A、B的冷热端温度、
5、加热器2个:
功率为180W,当制冷片工作在热机时,加热器对其表面进行加热。
6、微型水泵(1个):
使水冷液循环对半导体制冷片的热端进行散热。
7、led指示灯和直流电机:
Led模块指示灯和直流电机作为负载:当工作在热电效应时时,其输出的电压可以驱led指示灯和直流电机。
8、半导体制冷机组
由两片制冷器、水排、散热器、水泵、玻璃水箱、传热铝板等组成的水冷式半导体制冷机器,可直观观察水冷散热系统的工作原理及现象。
五、实训项目
1、演示并验证帕尔帖效应
2、演示并验证塞贝克效应
3、半导体制冷片热泵效应
4、半导体制冷片热泵时的参数测试
5、半导体制冷片制冷效应
6、半导体制冷片制冷时的参数测试
7、半导体制冷片热电效应
8、半导体制冷片热电效应参数测试
