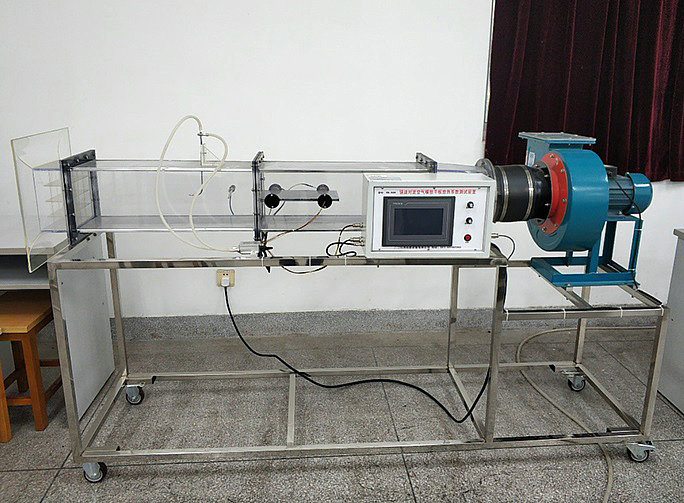

MYR-78强迫对流空气横掠平板放热系数测试装置

一、强迫对流空气横掠平板放热系数测试装置-技术特点：
1、测定空气横向流过平板壁面的平均温度，平板内电加热器的电流、电压，平板壁面周围空气温度。
2、测定空气横向流过平板强迫对流放热系数，根据对强迫对流放热的相似分析，将实验数据整理出准则方程式。
二、技术参数：
1、电镀紫铜平板试件规格：δ=0.1 mm，长度280mm，宽度190 mm，表面黑度
       ε=0.2，导热系数λ=15 (W/m℃)；
2、电镀紫铜平板电加热器电源：AC220V，额定电流5A，电加热功率：≤500W；
   数显电压表：AC220V，精度0.2级；
   数显电流表：量程5A，精度0.2级。
3、电镀紫铜平板温度测试传感器：采用进口DS18B20；
4、温度测量：-55～+127℃，精度：±0.2FS；
5、空气差压传感器：量程1000Pa，精度0.25级；
6、多翼式低噪音风机：全压450～350Pa，风量1300～3300m3/h，转速1450r/min，功率750W，电压220V；
7、测试装置规格：2000mm×550mm×1200mm。
8、实验风道采用透明有机玻璃材质，分为风口段，实验段测试段等，彼此之间采用法兰螺母连接。
9、嵌入式一体化触摸屏，MCGS嵌入式组态软件，具备强大的图像显示和数据处理功能。所有数据由7寸嵌入式一体化触摸屏同屏显示，便于观察每个数据的即时变化
三、主要配置：
配备一块电镀紫铜平板试件，管内设置电加热器；电镀紫铜平板试件装6～8支测温传感器，以测定其表面平均温度，测温传感器采用进口DS18B20；电加热器配备电子集成固体调压模块无机调节。测试仪表箱设有数显交流电压表，数显交流电流表；空气温度传感器、差压传感器、毕托管，多翼式低噪音风机，调节风门，组合式有机玻璃风洞，有机玻璃实验管段，掠过平板风速由毕托管配差压传感器测量，所有测试数据由7寸触摸屏同屏显示，单独配置的温度控制仪等，不锈钢实验台架，可移动锁定。

友情提示：
1、设备验收：各采购单位收货时请检查强迫对流空气横掠平板放热系数测试装置的货品外观，核实强迫对流空气横掠平板放热系数测试装置的数量及配件，拒收处于受损状态的本装置；
2、设备质保：茂育将为各采购单位提供强迫对流空气横掠平板放热系数测试装置产品说明书内的质保条件和质保期，在质保范围内提供对强迫对流空气横掠平板放热系数测试装置的免费维修，超出条件承诺时提供对本装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致的强迫对流空气横掠平板放热系数测试装置选型错误或购买本装置数量错误，造成本装置的退换货要求，将不被接受；
4、设备货期：强迫对流空气横掠平板放热系数测试装置的发货期为参考值，如您需要了解强迫对流空气横掠平板放热系数测试装置的精确货期，请与茂育的销售人员联系；
5、咨询电话：如各采购单位对强迫对流空气横掠平板放热系数测试装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关本装置的技术咨询。
