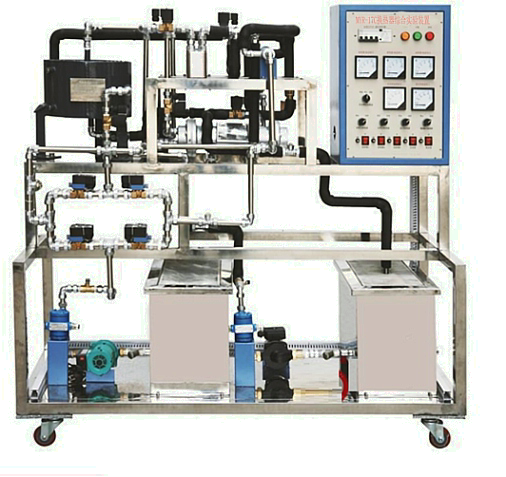

MYH-32换热器综合实验装置

换热器综合实验装置是了解间壁式传热元件，可进行并流传热实验，也可进行逆流传热实验，测定总传热系数K。分别测定冷热流体流量改变换热器的传热系数变化；分别测定逆并流操作对换热器平均推动力及传热系数的影响。
二、装置组成

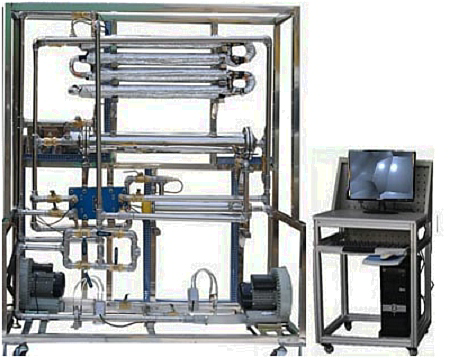

换热器综合实验装置（气-气列管换热）由换热器综合实验装置实验对象，电加热预热器、换热器综合实验装置智能仪表上位控制系统电控箱、上位控制系统软件及数据分析处理软件四部分组成。
换热器实验对象机械结构
1、热器结构类型：列管式换热器。
2、统安装在由不锈钢方钢管制作的可移动框架平台上，框架平台上部安装列管式换热器的换热器部件，下部安装电加热预热器、冷流体循环风机、热流体循环风机。管道采用不锈钢管。
三、装置检测传感执行装置
1、列管式换热器进出口温度检测变送及显示：共计采用4组精微PT100热电阻＋智能巡检记录仪。
2、冷体流量检测变送控制显示：智能流量积算仪＋孔板流量计+冷流体风机。
3、热流体流量检测变送显示：智能流量积算仪＋孔板流量计+热流风机。
4、预热器的温度检测变送控制及显示： Pt100热电阻+智能调节议+可控硅移相调压器+2kw电加热管。
四、技术数据及配置清单:

分项	说明
装置功能	1、了解间壁式传热元件，可进行并流传热实验，也可进行逆流传热实验，测定总传热系数K。
	2、分别测定冷热流体流量改变换热器的传热系数变化；
	3、分别测定逆并流操作对换热器平均推动力及传热系数的影响。
公用工程	电：AC380V、12A、三相四线制或三相五线制，AC220V、4A、单相三线制冷流体空气：来自冷流体风机；、热流体空气：来自热流体风机及空气预热加热箱。风机：高效低噪涡流风机。
对象组成	不锈钢框架（带凉棚顶罩及滑轮及禁锢脚）。
	冷流体进出：不锈钢材质，DN30，进口闸阀调节流量。热流体进出管路：不锈钢材质，DN30。
	不锈钢列管式换热器：换热面积 0.5㎡，换热器Ф108 ,长1000。
检测组成	变量	检测机构	显示机构	产地/型号
	冷流体进、出口温度	PT100热电阻精度：0.5%FS	智能巡检记录仪精度：0.5%FS	PT100热电阻：西门子
				智能巡检记录仪：厦门宇电
	热流体进、出口温度	PT100热电阻精度：0.5%FS	智能巡检记录仪精度：0.5%FS	PT100热电阻：西门子
				智能巡检记录仪：厦门宇电
	冷空气流量	孔板流量计+扩散硅差压变送器精度：1.5%FS	智能流量积算仪精度：0.5%FS	智能流量积算仪：厦门宇电
	热空气流量		智能流量积算仪精度：0.5%FS	智能流量积算仪：厦门宇电
控制调节组成	调节变量	执行机构及调节仪表	智能调节仪：厦门宇电
	冷流体流量调节	变频器及智能调节仪
	预热器温度调节	可控硅移相调压器及智能调节仪
智能仪表控制系统电器控制柜组成	标准电器控制箱：长x宽x深：1800x500x600mm，内安装漏电保护空气开关、电流型漏电保护器充分考虑人身安全保护；配置带钥匙的电源启动控制回路和多组保险丝，同时每一组强电输出都有旋钮开，关控制，保证设备安全，操作控制便捷；装有分相电压表、指示灯，开关电源等。
软件组成	载体要求	方正计算机：双核2.0G，内存2GDDR2，硬盘250G，光驱，鼠标，键盘，3年质保，显示器：19”液晶，全国联保；操作系统：正版WINDOWS XP。
	在线监控	MCGS5.5通用版组态软件；
	数据处理	数据处理软件一套；在线监控软件；
	仿真软件	三维动画及仿真软件：列管式、浮头式、U型、线绕式换热器工作原理。结构、拆装及组装三维动画及仿真软件
