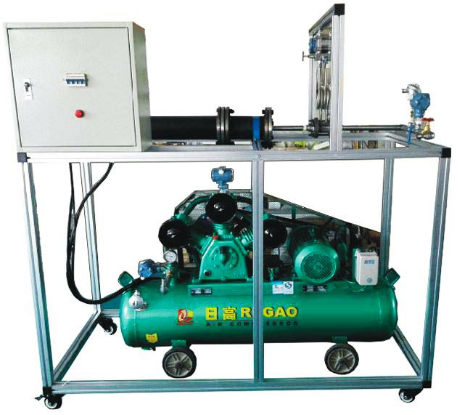

MYR-47压缩机实验装置

压缩机实验装置-概述:
空压机是气源装置中的主体，通过原动机将机械能转换成气体压力能，在动力机械中占有很大的比例，其相关性能对生产安全、节能减排等各方面均有较大的影响。本装置采用往复式活塞空压机为实验对象，对其进行出厂实验、性能实验以及变工况实验，直观的了解空压机原理、结构、运转、试验过程、性能参数和自动检测的方法及手段，可以作为高校本科生、硕士生、博士生培养使用的基础实验平台，也可作为科研、教学和委托检测的专业试验设备。
二、功能特点:
1、置结构紧凑，抗干扰能力强，振动小，噪声低，适合实验室布局。
2、采用高频采集卡和计算机（计算机用户自配）相结合的测控系统，编程灵活、易于操作、性能可靠，采用集中管理、分散控制的模式，人机交流简便，并能实时检测系统运行数据。
3、采用喷嘴法测量空压机的排气量，提高检测精度。
6、移动方便：装置配有四个万向轮，可方便移动。
5、储气罐：额外配一个排气口，同时设置一个气体流量计、调节阀门，便于调节排气流量和风速。
6、增加了个安全泄压阀，可测试泄压阀性能，
7、实验台本体由工业铝型材框架、加压系统及恒温系统等下列模块组成。
8、在线软件可测量电机A、B、C各相电压，各相电流、各相功率因数，各相有功功率、各相无功功率，各相电量，总电量。各相视在功率
G201模块为三相电能计量模块:可以测量三相四线制负载的各相线电流（Ia, Ib , Ic ）、各相相电压（Ua, Ub , Uc ）、各相有功功率（Pa, Pb, Pc）、合相有功功率Pt、各相无功功率（Qa, Qb, Qc）、合相无功功率Qt、各相视在功率（Sa, Sb, Sc）、合相视在功率St、各相功率因数（COSφa, COSφb, COSφc）、合相功率因数COSφ、线路频率以及各相有功电能（Wpa, Wpb, Wpc）、总有功电能（Wpt）,各相无功电能(Wqa ,Wqb, Wqc) 、总无功电能（Wqt）。
三、实验功能：
1、采用喷嘴法测量空压机的排气量
2、安全阀泄放性能测定实验
3、各种压力变送器的使用
4、孔板流量的使用
5、数字采集系统的应用
四、技术参数：

序号	名称	参数	数量
1	测试流量喷嘴	材质：铝、系数：D=25.4 H=42MM B=12.7MM，外牙2寸	1个
2	压机	三相风冷式；排气量：0.53min；功率：4kW；气缸直径：80mm；活塞行程：60mm；转速：940rpm；额定排气压力：0.8MPa	1台
3	第二储汽罐	.0.3M3：用于测试空压机的安全阀实验	1个
4	排气减压装置	管路系统采用全304不锈钢	1套
5	气路压力传感器	测量流量计进口静压力1MP，输出信号：4~20mA	1个
6	测试安全阀	0.6MP，	1个
7	安全阀	0.8MP，	1个
8	排污口	储汽罐排除凝结水1/4	1个
9	温度传感器	Pt100铂热电阻，测温范围：-50-100℃	3个
10	高频动态压力传感器	测量活塞压力：0-1MPa，频响范围：0～100kHz，精度：0.25级	1个
11	压机专用压力传感器	1MP，输出信号：4~20mA	1个
12	差压传感器	0~500Pa，输出信号：4~20mA，	1个
	差压传感器	0~25KP，输出信号：4~20mA，型号：3501	1个
13	压缩机排气测量装置	含量气流整流板。手阀。冷凝水阀	1套
14	孔板流量计	最大流量：30m3/h，常用流量：2.4m3/h，最小流量：0.8m3/h，工作压力：0.8MPa，工作温度：60℃，	1个
	电压变送器	测定电动机的电压4-20ma	1个
15	电流集变送器	测定电动机的电流4-20ma	1个
16	测试软件	在线监测及稳态分析，压缩机排气量、功率计算软件；任意时刻曲线图绘制、打印等功能	1套
17	数据采集卡	数据采集卡：100K采样率	1套
18	电动机转速传感器	光电开机	1套
19	数据采集模块	用有一路调整采集信号，用于采集压缩机活塞位置 16路AI。8 路DI，8路DO	1套
20	电脑桌铝型材	5005001200	1张
21	铝型材框架	，其中铝型材架底部装有万向轮，便于移动和固定，有利于实验室的布局：17008001500 电压主380V/50HZ	1套
