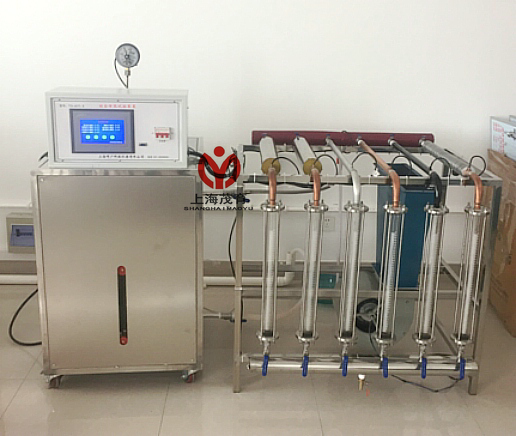

MYR-11D 综合传热性能实验装置

综合传热性能实验装置（数据采集型）-介绍：

一、主要用途：
1、可观察和分析在自由对流
2、强迫对流影响管道传热的传热系数K值。
二、技术参数：
1、外形尺寸：1800×1000×1200mm
2、工作电压：380  功率：9.2KW
3、实验铜管外径：25mm
4、实验管计算长度：自然对流时L=0.75m，强迫对流时L=0.5m（风筒长度）
5、凝结水计量管尺寸Φ40×420mm；
6、风机风量2000 m3/h，功率250W；
7、安全阀、压力、温度控制器三种安全保护；
8、蒸汽发生器规格：810×600×810 mm；材质：304不锈钢、厚度4 mm
最大蒸汽压力：0.25MPa
9、测温系统：数字信号传感器18B20，精度±0.5℃
10、嵌入式一体化触摸屏，7寸、MCGS嵌入式组态软件，具备强大的图像显示和数据处理功能。
三、主要配置：
1、不锈钢控制台
2、不锈钢支架
3、由六组不同性能的传热管道（铜裸管、涂黑管、翅片管、玻璃丝棉保温管、锯末保温管、镀铬管），
4、蒸汽发生器
5、风机
6、压力表
7、嵌入式一体化触摸屏
8、MCGS嵌入式组态软件

---
