挖掘机液压模拟实训设备

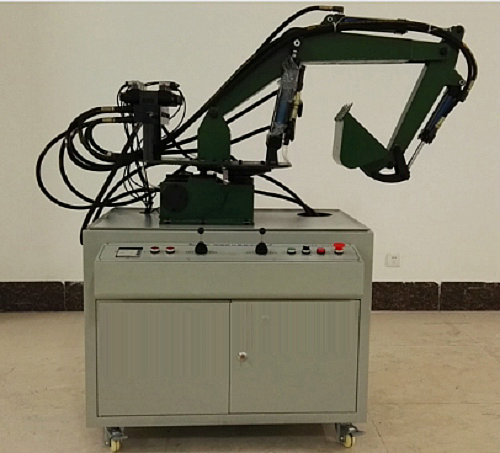

MYGC-06 挖掘机液压模拟实训设备具有机体积小、重量轻、操作方便、综合适用性强、挖掘力大、易于实现过载保护和远距离操纵等优点，其目的是引导学生进行积极思维、创新设计、培养学生综合设计能力和实践动手能力而研制的、是一种新型综合实验台设备。

一、实验项目：
1、液压传动各元部件结构及工作原理观摩、拆装实验。　
2、液压挖掘机械演示控制实验。
3、PLC软件仿真演示及控制实验。　　　　　　　　　　　
4、可编程序控制器（PLC）电气控制实验：机-电-液一体控制实验。
二、实验内容：
1、液压传动各部件结构及工作原理观摩、拆装实验
1）机械部件的测绘与分析；　
2）液压控制系统原理的学习与分析。
2、液压挖掘机械演示控制实验
1）挖掘作业，铲斗和斗杆复合进行工作实验；
   2）回转作业，动臂提升同时平台回转；
3）卸料作业，斗杆和铲斗工作同时大臂可调整位置高度；
4）返回，平台回转、动臂和斗杆配合回到挖掘开始位置。
3 、可编程序控制器（PLC）电气控制实验：机-电-液一体控制实验。
   1) PLC指令编程、梯形图编程学习；
2) PLC编程软件的学习与使用；
3) PLC与计算机的通讯、在线调试；
 4) PLC在液压传动控制中的应用以及控制方案的优化
三、挖掘机液压模拟实训设备性能与特点：
1、实验台采用冷轧钢板（并经过喷塑、防腐处理）制作，台式结构，控制操作于一体。
2、电气操作控制为下置式，液压站放置于液压台主柜内。整体结构紧凑，协调，布局美观大方，实用性强，可供4-6人实验。
3、挖掘机械按实物比例缩小的全金属结构，实验时启动液压系统根据实验要求模以操作机械进行工作。
4、挖掘机械是按实物的结构与缩小比例制作而成，能够真实地体现其机械的实际工况，使学生能够在实验中深刻了解其机构的各部件的结构与工作原理。
5、实验控制采用手动控制和自动控制两种方式。
6、实验部件采用耐压胶管，压力可达到25Mpa。
7、带三相漏电保护、输出电压380V/220V，对地漏电电流超过30mA即切断电源；电气控制采用直流24V电源，并带有过压保护，防止误操作损坏设备。
四、主要技术参数:
1、电机功率：1.5KW　　　
2、油泵型号：vp12-08　　　　
3、转速：1420r/min
4、额定压力：7Mpa　　　
5、额定流量：8ml/rev
6、外形尺寸：1550×650×1800mm
