高级维修电工技能实训装置

一、概述：
MY-206D 高级维修电工技能实训装置是根据劳动和社会保障部颁发的"工人等级标准"和"职业技能鉴定"的要求而设计的，它适用于《初级维修电工》、《中级维修电工》和《高级维修电工》教材要求的电气控制线路，通过装置配备的PLC可编程控制器和变频调速器及相应实训模块的训练，快速掌握课程要求的实际应用技术和操作技能，具有针对性、实用性、科学性和先进性，它能满足技师技术及中、高级维修电工考核大纲的要求，是各劳动职业技能鉴定部门、大中专院校、技校中、高级维修电工技能考核的理想设备。

二、装置特点：
1、电气控制线路元器件都装在网孔板上，操作方便、更换便捷，便于扩展功能或开发新实训，操作内容的选择具有典型性和实用性；
2、操作台只需三相四线的交流电源，即可投入使用；
3、技能培训用的控制线路和经特殊设计的小电机,可模拟工厂中各类电气拖动系统, 并可满足维修电工的安装、调试、故障分析及排除的技术要求；
4、装置设有电压型和电流性漏电保护器，能确保操作者的人生安全；
5、主要工控元器件都通过导线引到接插两用接线端子上，学生接线时只需在端子上进行插线或接线，有利于保护元器件；
6、通过走线槽进行走线，进行工艺布线训练。
三、技术性能：
1、输入电压：三相四线（或三相五线）～380V±10%  50Hz
2、工作环境：温度-10～＋40℃  相对湿度＜85%（25℃） 海拔＜4000m
3、装置容量：＜1.5KVA
4、重  量：100Kg
5、外形尺寸：框架：800×600×1900mm，电脑桌：600×550×1100mm
6、漏电保护动作电流：≤30mA；漏电保护动作时间：≤0.1s。
四、装置的基本配置及功能：

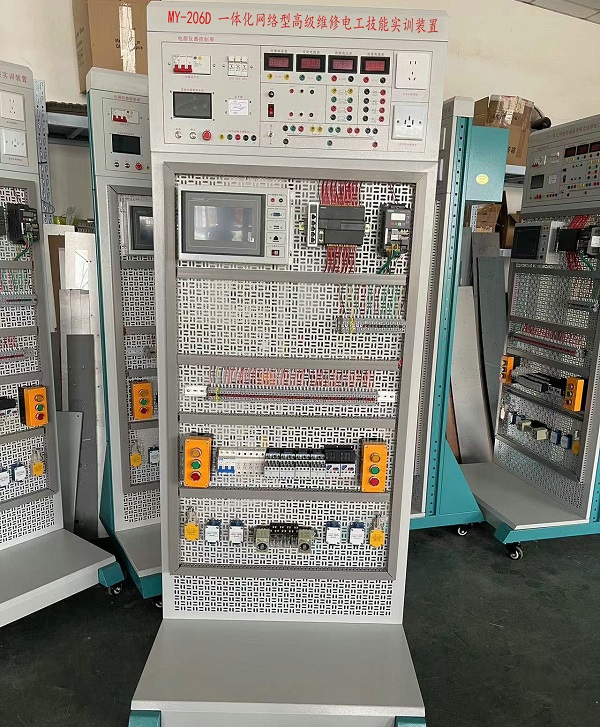

(一) DW01电源、仪器控制屏
控制屏为铁质双层亚光密纹喷塑结构，钢制质面板。为实验提供交流电源、低压直流电源及各种测试仪表等。具体功能如下：
1、交、直流电源
(1) 直流稳压电源：24V/5A一路，＋5V/0.5A一路，具有短路软截止自动恢复保护功能。
(2) 交流电源：
①、设有变压器一组，变压器原边根据不同的接线可加220V，也可以加380V交流电源，合上开关后，变压器副边即可输出36V、110V、20V、20V、12V、6.3V的交流电压；
②、控制屏设有单相三极220V电源插座及三相四极380V电源插座。
3、交、直流仪表
 (1) 交流电压表：数显0～500V交流电压表一只，精度0.5级。
 (2) 交流电压表：数显0～5A交流电流表一只，精度0.5级。
（3）、直流电压表：数显0～200V直流电压表一只，精度0.5级。
（4）、直流电流表：数显0～2A直流电流表一只，精度0.5级。
4、整流二极管：IN5408四只
★5、实验室智慧用电安全控制系统
智能电源管理系统具有过温、短路、过流、过压、欠压、失压、功率限定7大保护功能；电源具有一键锁定功能，处理故障时，防止漏电保护器合闸，造成触电危险；电源具有故障锁定功能，发生故障导致跳闸时，不能人为上电，只能通过远程清除故障后，才能上电成功；能通过无线4G和有线以太网与手机APP和PC端云平台通讯，没有网络的情况下，教室整套智能电源管理系统可离线独立运行。
1）、智能终端：智能电源管理系统以32位ARM为核心，提供Zigbee、CAN等多种通信模式，具备语音播报功能。能监控实验室电源的故障类型和故障次数；学生通过刷卡方式请求开启设备，PC端进行授权之后，设备可启动使用，PC端可分时预约设备的启动和停止！
2）、手机APP：用电状态界面实时显示当前电压、电流、有无功功率、电能、设备温度、漏电电流值等；用电数据界面能智能查找近2年用电数据，设置界面能设置限定电能值、负载值、设备超温值、过欠压值、过欠压恢复时间值等。后台查看报警日志、操作日志、故障日志等。
3）、PC端软件：每个设备状态信息显示，具有多个子界面，具有故障分析，用电能效分析、集中管理、个人中心资料管理、用户报警定位跟踪与信息统计；具有管理员信息修改与权限管理等功能。可一键开启和关闭所有设备，可单独控制每台设备的开关。
4）、视频监控系统：配置摄像头后台实时视频监控每个学生实训状况。
现场需对功能逐一演示，提供有效、权威的证明文件，证实该产品的可靠、安全、先进性。
（二）实训平台
实训平台为铝型材加网孔板结构，结构坚固，造型美观大方。平台底部可以放置实训电机。
五、实训项目
（一） 工厂电气、继电接触控制电路实训
1、三相异步电动机直接启动控制电路
2、三相异步电动机点动控制电路
3、三相异步电动机自锁控制电路
4、三相异步电动机按钮联锁正反转控制电路
5、三相异步电动机接触器联锁正反转控制电路
6、三相异步电动机双重联锁正反转控制电路
7、三相异步电动机工作台自动往返控制电路
8、两台三相异步电动机顺序启动、顺序停转控制电路
9、三相异步电动机的两地控制电路
10、接触器控制的Y-△控制
11、时间继电器控制的Y-△控制
12、三相异步电动机单向启动反接制动控制电路
13、三相异步电动机无变压器半波整流单向启动能耗制动控制电路
14、三相异步电动机有变压器全波整流单向启动能耗制动控制电路
15、三相异步电动机正反转启动能耗制动控制电路
16、单相鼠笼电动机电容启动控制电路
17、双速交流异步电动机手动变速控制电路
18、双速交流异步电动机自动变速控制电路
19、断电延时直流能耗制动的Y-△启动控制电路
20、三相异步电动机正反转能耗制动控制线路
21、三相异步电动机正反转启动反接制动控制线路
22、C620型车床电气控制线路
23、电动葫芦电气控制
24、Y3150滚齿机控制电路
（二）PLC可编程控制器基础电路实训
1） 与、或、非逻辑功能测试
2） 定时器、计数器功能测试
3） 跳转、分支功能训练
4） 移位寄存器测试
5） 数据处理功能训练
6） 微分、位操作测试
7） 三层电梯控制
8） 自动售货机
9） 机械手
10） 自动门
11） 天塔之光
12） 全自动洗衣机
13） 自动成型机
14） 红绿灯
15） 装配流水线
16） 四路抢答器
17） 音乐喷泉
18） 轧钢机
19） 邮件分拣
20） 物料分拣
21） 多级传输
22） 八段码显示
23） 多种液体混合
24） 双面铣床
25） 电镀槽
26） 交流电机正反转控制
27） 小车运动
28） 搅拌站
29） 汽车灯光控制
30) 汽车火花塞点火控制
31) 加工中心控制
32) 隧道监控
33)自动扶梯
34) CA6140普通车床PLC改造控制
35） X62W万能铣床PLC改造控制
36） T68卧式镗床PLC改造控制
37） M7120平面磨床PLC改造控制
38） Z3050摇臂钻床PLC改造控制
39） 电动葫芦PLC改造控制
40） Z35摇臂钻床PLC改造控制
41） M1432A万能外圆磨床PLC改造控制
（三）交流电机调速系统实训
变频调速系统实训：
1、变频器功能参数设置与操作
2、变频器报警与保护功能
3、多段速度选择变频调速
4、外部端子点动控制
5、控制电机正反转运动控制
6、控制电机运行时间操作
7、瞬间停电变频器参数设定
8、外部电压变频调速
9、外部电流变频调速
10、三相异步电动机的变频开环调速
变极调速系统实训
1、三相双速电机的手动与自动变极调速系统调速与运行
（四）触摸屏、PLC与变频器综合应用实训
1、PLC控制的三相异步电动机正反转控制
2、PLC控制的三相异步电动机Y-△启动控制
3、PLC控制的三相异步电动机降压启动控制
4、PLC控制的三相异步电动机能耗制动控制
5、PLC控制变频器调速
6、触摸屏基本逻辑编程
7、触摸屏基本画面编辑
8、触摸屏通讯设置
9、触摸屏、PLC、变频器控制电机启停
