电气装配实训考核装置
2024-04-23

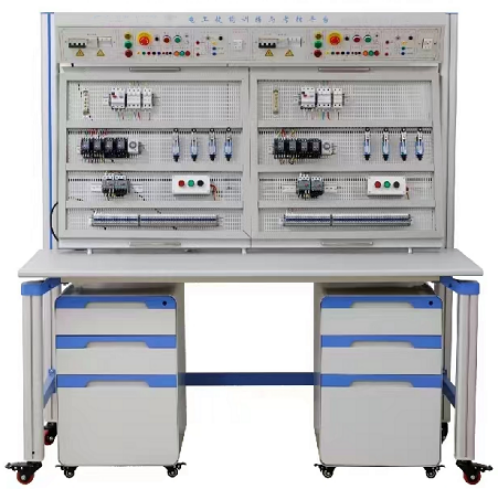

电气装配实训考核装置
一
、
MYDQ-23D
电气装配实训考核装置
-
特点:
1、电气控制线路元器件都装在网孔板上,操作方便、更换便捷,易扩展功能或开发新实训;
2、操作台只需三相四线的交流电源即可投入使用,占地面积小,节约用房、减少基建投资;
3、设有电压型漏电保护器和电流型漏电保护器,能确保操作者的安全;各电源输出均有监示及短路保护等功能,各测量仪表也均有可靠的保护功能,使用安全可靠;
4、实训台为双人座,即可以两个同学同时进行实训,电源独立,互不干扰。
二、
技术指标
1、设备的材料:钣金、铝合金结构;
2、电源输入:三相AC 380V ±10% 50HZ 三相五线;
3、固定交流输出:三相五线 380V 接插式2组、220V接插式2组、220V插座式4组
4、可调直流输出: 0~24V/2A连续可调2组(带有指针电压、指针电流表实时监控电源变化);
5、接口及仪表:指针式电压表 2 只,时刻监控电网电压变化;
6、保护:熔断器作短路保护,断路器具有过载保护,漏电开关具有漏电保护功能,漏电保护动作电流≤30mA。
三、
实训项目举例
1、照明电路安装连接实训;
2、日光灯连接实训;
3、单相电能表的应用;
4、电动机点动与连续转动电路连接实训;
5、按钮联锁的电动机正、反转电路连接实训;
6、接触器联锁的电动机正、反转电路连接实训;
7、接触器和按钮双重联锁的电动机正、反转电路连接实训;
8、两地控制的电动机控制电路的安装;
9、按钮切换的Y-△启动控制电路的连接实训;
10、时间继电器切换的Y-△启动控制电路的连接实训;
11、电动机往返行程控制电路连接实训;
12、电动机顺序启动控制电路连接实训;
13、电动机定时运转控制电路连接实训;
14、按钮切换的双速电动机控制电路连接实训;
15、时间继电器切换的双速电动机控制电路连接实训;
其他产品链接:
工业传感器检测技术实训装置
初级维修电工实训台的功能要求
互联网+电工电子实训平台的功能
光伏发电系统集成教学演示设备
光伏离并网追日发电实验平台
制冷水循环演示设备
热泵与制冷系统技能实验装置
太阳能发电教学实验台
太阳自动跟踪系统实训装置
光伏离并网追日发电实验平台
挖掘机液压模拟实训设备
三相同步电动机实验
三相同步电机参数的测定实验
并励电动机转动惯量测试实验
直流串励电动机实验
直流发电机实验
单相变压器的并联运行实验
三相变压器的联接组和不对称短路实验
恒温恒湿机组系统模拟实训装置
教学型热泵空调控制实验装置
活塞式冷水机组电气实训装置
高级维修电工实训考核平台
高级电工技师技能实训装置
工作台自动往返控制线路实验
C620型车床的接线.故障与维修实验
太阳能光伏发电综合实训平台
传感器检测技术实验箱
教学型传感器实验台
传感器与检测技术实训装置
柔性自动化生产线实训平台
网孔型中高级电工综合实训装置
电力拖动实验装置
电工仪表照明实训台
模块化自动生产线实训系统
电力电子技术及电机控制实训装置
网孔型电工技能实验装置
网孔型初级维修电工实训设备
电力电子及直流调速系统实训平台
分布式太阳能光伏并网发电实验平台
太阳能光伏电池材料性能测试装置
制冷压缩机性能测试实验设备
变频空调实训装置
制冷压缩机拆装实训台
太阳能光伏电源发电实训台
太阳自动跟踪系统实训装置
网孔型电工电子技能实训装置
网孔型电力拖动技能实训装置
网孔型电工技能实训装置
光伏发电教学实验箱
电气技术考核实训台
自动化生产安装与调试实训设备
教学型传感器实训台
风能和太阳能综合利用实训台
5KW太阳能光伏微网发电实训装置
水冷式制冷机性能实训平台
制冷压缩机性能实训台
淋水室性能实训平台
空气加热器性能测试实训台
空气调节过程系统实训装置
制冷热泵循环实训台
太阳能热水与中央空气调节系统平台
吸附吸传热传质性实训台
风光氢及超级电容混合发电系统
太阳能光伏发电实训台
网孔型工业电气综合实训装置
热工自动化仪表实训台
空气水地源热泵系统模拟装置
蒸汽供暖系统综合实训平台
气动薄膜控制阀与电气安装阀门实训台
热工测量
技术
实验装置
空调安装调试实验装置
网孔型电工实训装置实验功能
太阳能电源技术应用实训台
冷水制冷系统控制实验装置
高级维修电工实训台
两级压缩式制冷循环实验台
活塞式压气机性能实训装置
空调制冷换热综合实训装置
现代建筑暖通综合实训平台
网孔型电工电子电拖PLC变频调速实训装置
上一篇:

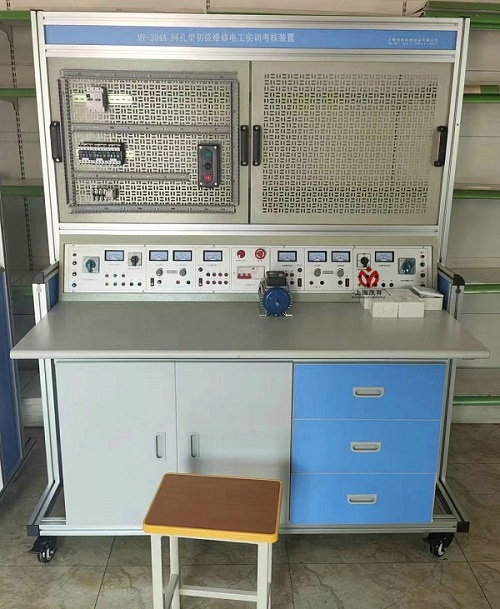

网孔型初级维修电工实训设备
