全工况多功能型除湿系统实训平台

一、MYR-49 全工况多功能型除湿系统实训平台-概述:
1、装置是采用冷冻式空气除湿原理，将空气冷冻至露点以下，再除去冷凝后的水分，最常见的方式有：风道式除湿。
2、处理系统，并配置压缩机、第1风冷冷凝器、第2风冷冷凝器, 第1蒸发器、第1蒸发器,电磁阀和风管等真实部件，可测量、温度、湿度等过程参数。通过对本装置的实验，能使学生熟悉风道路式除湿机的空气处理过程，并得到热工测量和计算的基本训练。本装置适用于“制冷空调原理及应用”、“制冷空调技术”、“建筑电气控制技术”等课程的实验教学。
3、调温除湿机用蒸发器来给空气降温除湿，并回收系统的冷凝热，弥补空气中因为冷却除湿时散失的热量，是一种高效节能的除湿方式，而我国气候类型多样，大部分地区冬夏温差大，热/冷/湿负荷随时间变化明显，传统的除湿干燥系统不能很好的满足实际的需要。
4、调温除湿机是提供一种可以在不同室内、外温度下对室内进行供热、制冷和除湿以满足室内温湿度要求的调温调湿方法及其设备，可以提高除湿调温系统的性能，扩大除湿调温系统的适用范围。

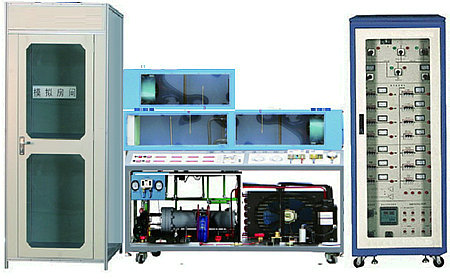

                                                       （参考图）
二、技术性能：
1、输入电源：单相三线  AC220V±10%  50Hz
2、工作环境：温度-10℃～+40℃  相对湿度＜85%(25℃)  海拔＜4000m
3、制冷剂：R22
4、装置容量：＜2.5kVA
5、重    量：100kg
6、外形尺寸：200cm×70cm×约150cm
三、装置特点：
1、安全保护齐全：设有电压型漏电保护、电流型漏电保护、过流保护、过载保护、接地保护，可对人身及设备进行有效保护
2、直观性好：装置直观展示了全工况多功能型除湿系统空气调节系统的结构，风道采用有机玻璃面板，可清楚地看到空气循环系统的组成部件
3、制冷系统：通过压缩机的运行→排气口排出高温高压的气体→进入冷凝器冷却→变成低温高压气体→通过毛细管截流→变成低温低压的液体→通过蒸发器蒸发吸热→回到压缩机变成低温低压的气体。如此循环往复。
　 4、处理系统：在正常开机的情况下→通过风机的运行→潮湿的空气从进风口吸入→经过蒸发器→蒸发器将空气中的水份吸附在铝片上→变成干燥的空气→经过冷凝器散热→从出风口吹出。
5、调温除湿机是提供一种可以在不同室内、外温度下对室内进行供热、制冷和除湿以满足室内温湿度要求的管道式调温调湿方法及其设备，
*6、系统运行模式：由PLC系统控制组成调温除湿机具有：降温除湿、调温除湿、升温除湿、制热、自动除霜等运行模式。
　　7、调节范围大：由于管道式调温除湿机具有多种不同的运行模式，从降温除湿到制热运行，提高了系统的制冷、制热、除湿的调节范围，能够满足不同冷/热/湿负荷的需求。
   8、调节精度高：管道式调温除湿机在通过运行模式转换来调节制冷量、制热量和除湿量，在每种运行模式下，以提高温湿度的调节精度。
　　9、适用范围广：由于管道式调温除湿机具有多种运行模式，能够实现较大范围的制冷/制热/除湿的调节范围，室外换热器可以采用风冷或者水冷等形式，能够在不同地区使用，以满足全年运行冷/热/湿负荷的要求，以实现对空气温湿度的控制。
　10、自动控制：根据室内温湿度的设计要求，实时检测室内的温湿度、室外温度和系统的运行状态，根据室内温湿度的变化和室外温度条件，自动转换系统的运行模式，以保证室内的温湿度要求和系统安全运行。
四、配置及功能：
1、控制台：采用双层亚光密纹喷塑结构，造型新颖。最上层布置空气循环系统，可直观展示空气处理机组结构；正面设有电源控制及测量仪表功能板。底部装有四个带刹车的万向轮，便于移动和固定。
2、交流电源:单相三线220V交流电源供电，经漏电保护器，通过启、停开关控制总电源
3、测量仪表4-20MA温湿度传感器2只，为了能够直观地读数，将各组温湿度信号取出温度测量范围为：-40℃～+120℃;湿度测量范围为：0%～100%
4、真空压力表2只（精度2.5级）：量程分别为-0.1MPa～1.5MPa、-0.1MPa～3.5MPa分别实时测量制冷系统低压侧、高压侧压力。
5、压力控制器1只:实时监测制冷系统低压侧压力、当高压高于设定值或低压低于设定值时，控制器发出控制信号切断压缩机电源
6、空气处理机组：空气处理机包括粗效过滤器、表冷器、离心风机
7、制冷机组：由2匹全封闭压缩机、风冷冷凝器、水冷冷凝器干燥过滤器、毛细管、表冷器和加液阀组成, 第1风冷冷凝器、第2风冷冷凝器, 第1蒸发器、第1蒸发器,电磁阀和风管等真实部件.
8、除湿系统控制系统，由数据采集模块，传感器，电磁阀控制系统。控制柜和辅助电气。
9、触摸屏：彩色7寸国内知名品牌
六．实验项目
1、全工况多功能型除湿系统工作原理
2、全工况多功能型除湿系统空气调节运行工况实验
3、全工况多功能型除湿系统机组电气电路应用
4、触摸屏的应用
5、制冷系统工作原理
6、湿度传感器的应用
7、全工况多功能型除湿系统故障实训
8、除湿模式应用操作
9、调温除湿模式应用操作
10、升温除湿模式应用操作
11、制热模式应用操作
12、自动除霜应用操作
