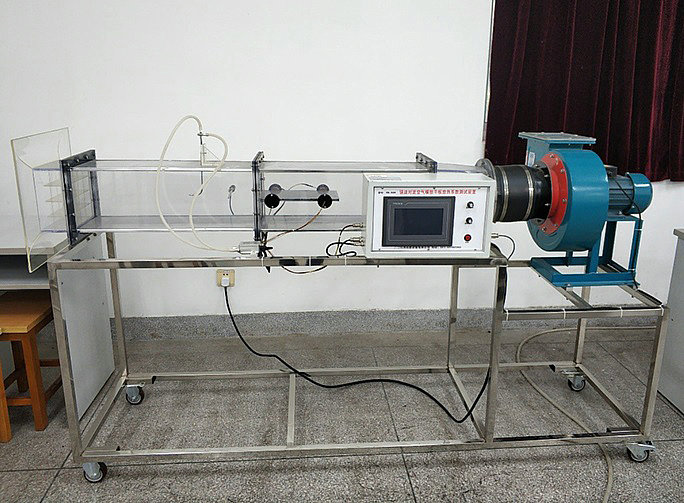

强迫对流空气横掠平板放热系数测试设备

MYR-78 强迫对流空气横掠平板放热系数测试设备-介绍：
一、技术特点：
1、测定空气横向流过平板壁面的平均温度，平板内电加热器的电流、电压，平板壁面周围空气温度 。
2、测定空气横向流过平板强迫对流放热系数，根据对强迫对流放热的相似分析，将实验数据整理出准则方程式。

二、技术参数：
1、电镀紫铜平板试件规格：δ=0.1 mm，长度280mm，宽度190 mm，表面黑度
       ε=0.2，导热系数λ=15 (W/m℃)；
2、电镀紫铜平板电加热器电源：AC220V，额定电流5A，电加热功率：≤500W；
   数显电压表：AC220V，精度0.2级；
   数显电流表：量程5A，精度0.2级。
3、电镀紫铜平板温度测试传感器：采用进口DS18B20；
4、温度测量：-55～+127℃，精度：±0.2FS；
5、空气差压传感器：量程1000Pa，精度0.25级；
6、多翼式低噪音风机：全压450～350Pa，风量1300～3300m3/h，转速1450r/min，功率750W，电压220V；
7、测试装置规格：2000mm×550mm×1200mm。
8、实验风道采用透明有机玻璃材质，分为风口段，实验段测试段等，彼此之间采用法兰螺母连接。
9、嵌入式一体化触摸屏，MCGS嵌入式组态软件，具备强大的图像显示和数据处理功能。所有数据由7寸嵌入式一体化触摸屏同屏显示，便于观察每个数据的即时变化
三、主要配置：
1、配备一块电镀紫铜平板试件，
2、管内设置电加热器；
3、电镀紫铜平板试件装6～8支测温传感器，
4、以测定其表面平均温度，
5、测温传感器采用进口DS18B20；
6、电加热器配备电子集成固体调压模块无机调节。
7、测试仪表箱设有数显交流电压表，
8、数显交流电流表；
9、空气温度传感器、差压传感器、毕托管，
10、多翼式低噪音风机，
11、调节风门，
12、组合式有机玻璃风洞，
13、有机玻璃实验管段，
14、掠过平板风速由毕托管配差压传感器测量，
15、所有测试数据由7寸触摸屏同屏显示 ，
16、单独配置的温度控制仪等，
17、不锈钢实验台架，可移动锁定。
