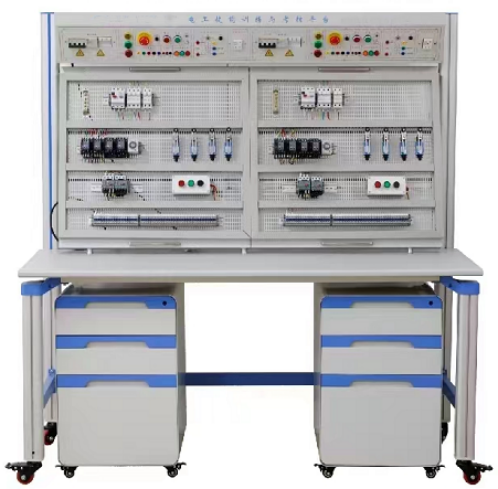

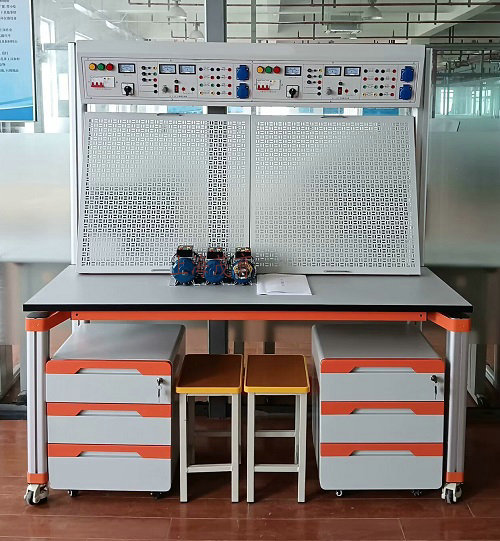

电气装配技能实训装置

电气装配技能实训装置-（MYDQ-23D ）特点
1、电气控制线路元器件都装在网孔板上，操作方便、更换便捷，易扩展功能或开发新实训；
2、操作台只需三相四线的交流电源即可投入使用，占地面积小，节约用房、减少基建投资；
3、设有电压型漏电保护器和电流型漏电保护器，能确保操作者的安全；各电源输出均有监示及短路保护等功能，各测量仪表也均有可靠的保护功能，使用安全可靠；
4、实训台为双人座，即可以两个同学同时进行实训，电源独立，互不干扰。

二、技术指标
1、设备的材料：钣金、铝合金结构；
2、电源输入：三相AC 380V ±10% 50HZ 三相五线；
3、固定交流输出：三相五线  380V 接插式2组、220V接插式2组、220V插座式4组
4、可调直流输出： 0～24V/2A连续可调2组（带有指针电压、指针电流表实时监控电源变化）；
5、接口及仪表：指针式电压表 2 只，时刻监控电网电压变化；
6、保护：熔断器作短路保护，断路器具有过载保护，漏电开关具有漏电保护功能，漏电保护动作电流≤30mA。
三、实训项目举例
1、照明电路安装连接实训；
2、日光灯连接实训；
3、单相电能表的应用；
4、电动机点动与连续转动电路连接实训；
5、按钮联锁的电动机正、反转电路连接实训；
6、接触器联锁的电动机正、反转电路连接实训；
7、接触器和按钮双重联锁的电动机正、反转电路连接实训；
8、两地控制的电动机控制电路的安装；
9、按钮切换的Y－△启动控制电路的连接实训；
10、时间继电器切换的Y－△启动控制电路的连接实训；
11、电动机往返行程控制电路连接实训；
12、电动机顺序启动控制电路连接实训；
13、电动机定时运转控制电路连接实训；
14、按钮切换的双速电动机控制电路连接实训；
15、时间继电器切换的双速电动机控制电路连接实训；
四、配置清单
1、主要部分

序号	名称	单位	数量	备 注
1	电气装配实训装置	台	1	材    料：钢铝结构；符合国家相关环保要求； 输入电压：AC  380 V±10%  50 Hz  三相五线； 容    量：＜1.5 kVA； 实 验 屏：用于挂置网孔挂板，安装元件。
2	电气元件	套	2
3	实训电机	台	1	MY-01	三相异步电动机 （380V，单速） PN(W):60、nN(r/min):1400、 UN(V)：三相 AC 380      IN(A):0.33、连接组别：△/Y
		台	1	MY-02	三相异步电动机（380V，单速带离心开关） PN(W):60、nN(r/min):1400、UN(V):三相 AC 380      IN(A):0.33、连接组别：△/Y
		台	1	MY-03	三相双速异步电动机 PN(W):40/25、nN(r/min):2800/1400、UN(V):三相 AC 380      IN(A):0.25/0.2、连接组别：△/2Y
4	安全连线	套	1
5	常用工具	套	1	一字螺丝刀、十字螺丝刀、斜口钳、剥线钳、压线钳、数字万用表
6	电力拖动仿真教学实训考核软件	套	1	内设电力拖动典型电路，模拟线路电流流向各元件动作等，模拟生动形象，使学生更容易接受、掌握。
7	机床模拟考核软件	套	1	考核软件还具有教学功能，可介绍多种机床的工作原理、线路结构等内容。使用计算机模拟设故考核，使学生从模拟到实物阶段性地学习，更容易接受。
8	网孔板	块	2	用于学生实训安装电气元件、实训内容的自主创新、实训内容扩展升级；。网孔板厚度1.5mm，大小755*620mm
9	实验说明书	套	1	指导学生实训

---
