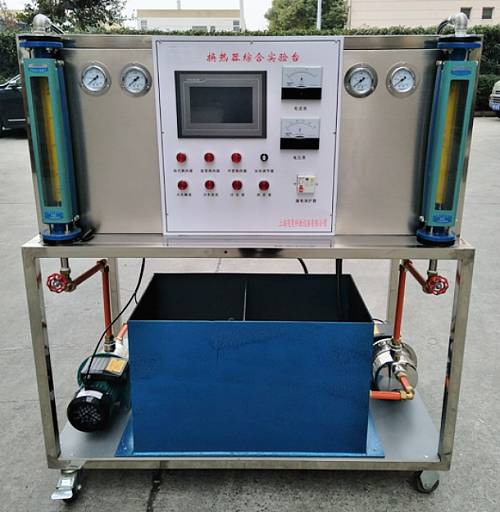

换热器性能综合测试装置（数据采集型）

MYR-17B 换热器性能综合测试装置（数据采集型）-介绍：

一、实验用途：
1、熟悉换热器性能的测试方法，了解影响换热器性能的因素。
2、掌握间壁式换热器传热系数的测定方法。
3、了解套管式换热器、板式换热器和列管式换热器的结构特点及其性能的差别。
4、加深对顺流和逆流两种流动方式换热器换热能力差别的认识。
5、熟悉流体流速、流量、压力、温度等参数的测量技术。
一、主要技术参数：
1、常温、常压下运行；
2、电源电压AC220V
3、不锈钢水泵：370W  流量2.5 m²/h  扬程35米
4、实验台由三种（列管式、套管式、板式）换热器为实验对象，它们分别由电磁阀控制与冷流体和热流体接通和断开，以便进行单独实验操作。对套管式换热器则又设置了四只电磁阀与冷流体连接管路构成了顺流和逆流的切换操作。
5、测温系统：数字信号传感器，精度±0.5℃
6、嵌入式一体化触摸屏，MCGS嵌入式组态软件，具备强大的图像显示和数据处理功能。
7、外形尺寸：1200×650×1500mm
8、实验台材质：不锈钢
