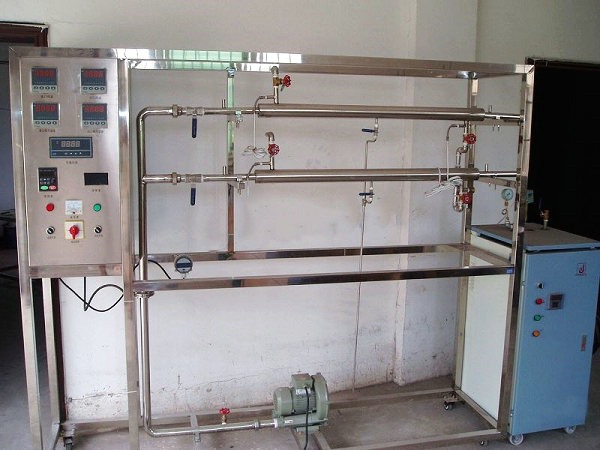

套管换热实训装置

套管换热实训装置-（MYR-34）产品概述：
流体与固体壁面之间的热量传递称之为对流传热，它与流体流动状况密切相关。传热性能综合测定装置是化工原理基本实验装置之一，该设备可实现对设备传热效果的考察。可验证流体在圆形光滑管内强制湍流时的传热膜系数,加深对其概念和影响因素的理解；比较不同几何特性传热面的传热速率，分析不同几何特性对传热过程的影响了解强化传热的基本理论和基本方法。
本设备采用空气与水蒸气作为实验介质，可实现如下目的：
1、测定水蒸汽～空气物系在不同冷热流量时的给热系数α、传热系数K、热负荷Q。
2、使学生掌握影响给热系数的因素和强化传热的途径，使学生掌握换热器主要性能指标标定方法。
3、学生了解在双对数坐标下用作图法关联Nu、Re之间的关系。

二、产品特点：
1、设备框架及管道均采用不锈钢材质，结构紧凑、外形美观，坚固耐用；
2、实验数据稳定可靠，精确度高，操作方便；
三、技术参数：
1、换热器换热面积：不锈钢夹套保温外管Φ68x3.5x1300mm；紫铜内管Φ16x1.5x1300mm；介质：空气，蒸汽，压力0.4Mpa；材质：外管不锈钢304，内管紫铜管；
2、水蒸气量2kg/h， 0-0.03Mpa3)
3、温度测量：测量范围0~110℃，测量精度0.5级, 0.5级热电阻
4、蒸汽发生器具有加热恒温装置
5、保温套管换热器：内管（紫铜）ф16X1.5mm，外管（不锈钢）ф68X3.0mm，换热段长度≥1.3m
6、静音风机：HG-750W 80m3/h 45dB8)
仪表2套，转子流量计，数字变频器，温度传感器等
7、蒸汽发生器：电压220V，功率3KW，水容积18L，压力0.4MPa，最高温度152℃，带液位计、指针式压力表和安全阀，蒸汽压力由针型阀调节。
8、数显仪表：多路数字温度显示仪2台，防震压力表，转子流量计，数字变频器，温度传感器。
9、电器：接触器、开关、漏电保护空气开关。
10、框架与管道均采用不锈钢，管道的连接采用卡扣快接头的形式，设备底座装有滑轮可以移动，带脚轮与禁锢脚；
11、设备外形尺寸1500×550×1800mm；
