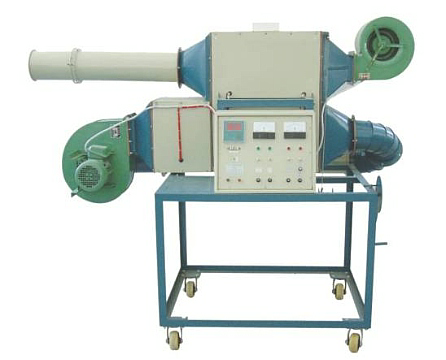

普通型气—气热管换热器实验台

普通型气—气热管换热器实验台-（MYR-6A ）概况：
热管由管壳、外部扩展受热面（散热器）、端盖组成。它的下部是由一根高效换热管组成的换热系统，上部则是内部真空的散热器壳体组成的重力热管系统。其工作原理是：热水流过换热管时，把热能交换到液体工质中，液体工质在极小的热阻下迅速蒸发汽化扩散到散热器上部，整个散热器达到很高温度并向外散热。气体工质在散热的同时冷凝为液体工质，并依靠自身重力回流到壳体底部，继续进行下一个相变传热循环。热管的传热原理决定着热管具有以下基本特性：较大的传热能力，热管巧妙的组织了热阻较小的沸腾和凝结两种相变过程，使它的导热系数高达紫铜导热系数的数倍以至数千倍；优良的等温性，热管内腔的气体是处于饱和状态，饱和气体由蒸发段流向冷凝段的压力差很小，因而热管具有优良的等温性；不需要输送泵及密封润滑部件，结构简单，无运动部件和噪音。

二、实验目的：
1、测量翅片管式热管换热器换热量与分析热端介质温度关系。
2、可进行热管倾斜角度对热管工作性能影响的实验。
三、主要配置：翅片管式热管换热器，加热段循环加热风道，被加热段加热风道，鼓风机，风机，笛形管流量计配差压传感器，加热由固体调压模块无级调节，信号输入巡检仪显示温度、压差，电流表，电压表，不锈钢台架及控制屏等。
四、技术参数：
1、低噪音离心风机 型号：CF-11 功率：1.1KW 转速：2800
2、流量：1900-2500 全压：959-1200
3、工作电压：380V±10%3.5KW
4、外形尺寸：1500×500×1700mm
5、工作环境：温度-10～＋40℃
6、环境湿度：相对湿度＜85%（25℃）

---
