| 技术指标 | 说明 | |||

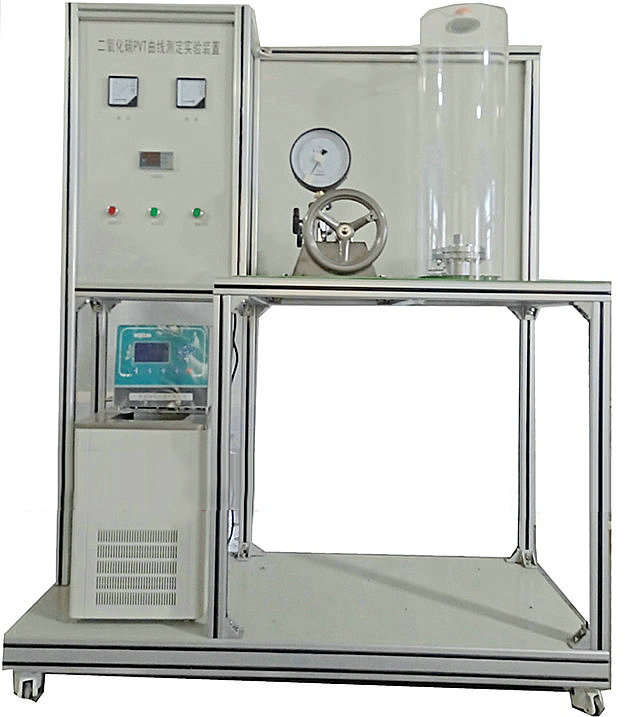

| 二氧化碳PVT曲线测定装置-功能 |
1、学习和掌握CO2的P-V-T关系曲线测定方法和原理。 2、观察CO2临界乳光现象、整体相变现象、气-液两相模糊不清现象，增强对临界状态的感性认识和热力学基本概念的理解。 3、测定CO2的PVT数据，在P-V图上绘出CO2等温线。 4、学会活塞式压力计、恒温器等热工仪器的正确使用方法。 |
|||
| 主要配置 | 主要由精密加工电镀本体、玻璃阻容器管和玻璃水套、活塞式压力计、超级恒温水浴，温度传感器、PID调节控温、高精度PID调压模块电路、高品质铝合金型材框架。 | |||
| 公用设施 |
水：自带蓄水箱。 电：电压AC220V，3kW，标准单相三线制。每个实验室需配置1～2个接地点（安全地及信号地）。 |
|||
| 技术参数 |
1、操作条件：不大于50℃，不大于10MPa。 2、高压容器用45号钢一次性加工成型，表面采用镀铬处理。 3、玻璃毛细管：承压≤10MPa，长度600mm。 4、玻璃夹套：带刻度，温度传感器测口。 透明有机玻璃保护罩，φ250×760mm 5、活塞式压力计：检验压力范围0-60MPa，可设定最高压力。 6、指针式压力表：范围0-10MPa，精度0.4%FS。 7、温度传感器：Pt100，显示分度0.1℃。 8、超级恒温水浴：无氟环保制冷，带循环泵，温度范围-5～100℃，控温精度0.1℃。 9、额定电压：220V，总功率：3kW。 10、外形尺寸：1200×500×1700mm，外形为可移动式设计，带刹车轮，高品质铝合金型材框架，无焊接点，安装拆卸方便，水平调节支撑型脚轮。 11、工程化标识：包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套，使学生处于安全的实验操作环境中，学会工程化管路标识认知，培养学生工程化理念。 |
|||
| 测控组成 | 变量 | 检测机构 | 显示机构 | 执行机构 |
| 温度 | PT100铂电阻 | 数字温度控制仪 | 调压模块 | |
| 压力 | 压力表 | 就点显示 | 阀门 | |
|
