燃气管网水力工况性能实验台

 燃气管网水力工况性能实验台（MYR-41）是了解城市燃气管道构成城市输配管网系统的环网或枝网，输配管网的布置，是根据工业和民用用户的用气量和城区地理特性，全面规划设计而成的管网系统。对管网进行测试、分析和处置，是减少火灾、爆炸、中毒、输气损失，提高供气的可靠性的关键环节。

二、实验目的：
1.了解燃气管网水力工况实验台的工作原理及使用方法；
2.通过实验台演示燃气环状管网、支状管网压力分布及事故工况的压力变化；
3.通过实验画出不同用户工况下的压力曲线。
三、技术规格：
1、外形尺寸：1800×1600×500mm
2、工作电压：220V     功率：250W
3、旋涡气泵：YX-21D-1，0.4KW，220V，83m3/h，11kpa；
4、稳压罐，主体直径250mm，长450mm；
5、管道式流量计1.6-16m3/h；
6、单管压力计，单管压力计前有稳压罐；
7、多节点模拟管网；

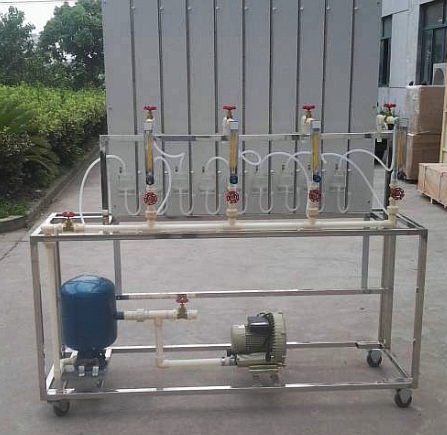

四、实验台及配置结构：
1、不锈钢实验台
2、旋涡气泵
3、稳压罐
4、供气干管
5、用户支管
6、用户流量计
7、压差板
8、单管压力计等组成。气泵工作产生的气流进入稳压罐，经泻流稳压后，供给模拟的燃气用户，每个用户由支管、流量计和尾阀组成，在压差板上设有9只单管压力计，可分别测量干管起点的压力、用户支管及包含燃具的阻抗在内的压差，而第9只压力计则既测量最终用户的阻抗，又是干管的终点压力；通过调整泻流阀、用户流量及尾阀进行实验。

---
