| 技术指标 | 说 明 |
| 装置特点 |

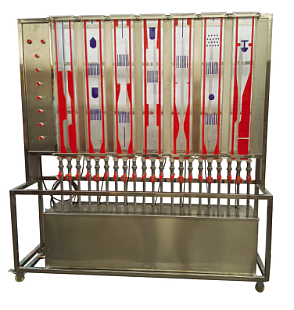

1、MYLT-28B流线流瀑实验台美观大方，结构设计合理，整体感强，具备强烈的工程化气息，能够充分体现现代化实验室的概念。 2、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。 3、本实验装置所有流动绕体均采用优质有机玻璃制作，绕体部分采用有色材料，观察部分采用透明材料，实验现象清晰，方便学生观察。 4、流动绕体类型多样：文丘里模拟，转角模拟，突扩突缩模拟、流线体及孔板模拟，圆形体及直线收尾体模拟，球阀全开模拟，具有良好的实验效果。 5、所有管件和框架均采用304不锈钢材质，进行精细抛光处理，体现整个装置的工艺完美性。 6、装置设计可360度观察，实现全方位教学与实验。 |
| 装置功能 |
观察流体流过不同绕流体的流动现象。 演示观察流量或进气量改变流场的变化情况。 |
| 设计参数 |
常压、常温操作。 液体流量：0-5m3/h。 |
| 公用设施 |
水：装置自带不锈钢水槽，实验时经离心泵进入实验导管并循环使用。 电：电压AC220V，功率1.0KW，标准单相三线制。 实验物料：清洁自来水。 |
| 主要设备 |
1、水泵为不锈钢离心泵：功率750W，最大流量7.0m3/h。 2、掺气量多少及气泡大小由掺气装置可调。 3、显示面尺寸：150×1000 mm，优质有机玻璃制作。 4、灯光照明，大小气泡随水流的流动过程均清晰可见。 5、外罩及流场边界由色彩和谐的有机玻璃制作。 6、水箱：容积100L,304不锈钢材质,带贮水排空底阀，管路循环回水与泵吸入口间隔板设计。 7、管路：透明材质，壁厚≥2.5mm。 8、电器：接触器、开关、漏电保护空气开关。 9、304不锈钢仪表柜：测控、电器设备在实验架上。 10、外形尺寸：1600*500*1800mm(长×宽×高)，304不锈钢框架，带移动脚轮及禁锢脚。 11、工程化标识：包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套，使学生处于安全的实验操作环境中，学会工程化管路标识认知，培养学生工程化理念。 |
|
