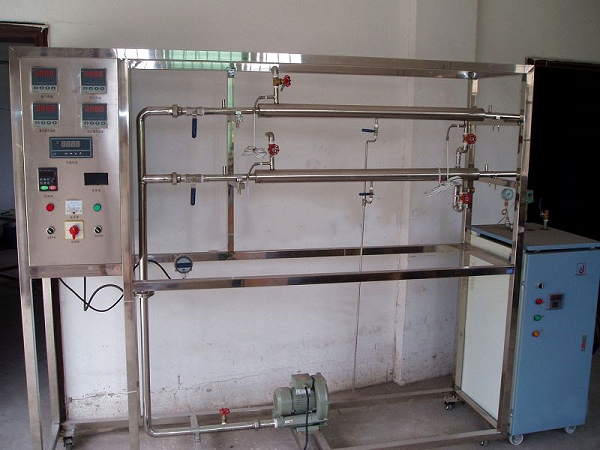

套管换热实验设备

套管换热实验设备（MYR-34）作为一种高效的热交换设备，在科研、教学和工业生产中发挥着至关重要的作用。其设计精妙，结构紧凑，不仅操作简便，而且具有良好的热交换效果，被广泛应用于各种需要热交换的场合。
该实验装置的核心部分是套管结构，由内外两层管道组成，内管负责传输待加热或待冷却的介质，而外管则流通着冷却或加热介质。内外管之间的空间形成了热交换区域，通过热传导和对流的方式，实现了热量的高效传递。这种设计不仅增大了热交换面积，提高了热交换效率，同时也降低了能耗，符合节能环保的理念。
在装置中，为了确保实验结果的准确性和可靠性，通常会配备精确的温度测量和控制系统。通过实时监测内外管道中介质的温度变化，并根据需要进行精确的温度调节，可以实现对热交换过程的精准控制。这不仅有助于科研人员深入了解热交换的原理和规律，也为优化热交换设备的性能提供了有力支持。
此外，装置还具有良好的可扩展性和灵活性。根据实验需要，可以通过调整内外管道的材质、直径、长度等参数，来适应不同介质和工况下的热交换需求。同时，通过与其他实验设备的组合和连接，可以构建出更为复杂的热交换系统，以满足更广泛的研究和应用需求。 一、产品概述：
本设备采用空气与水蒸气作为实验介质，可实现如下目的：
1、测定水蒸汽～空气物系在不同冷热流量时的给热系数α、传热系数K、热负荷Q。
2、使学生掌握影响给热系数的因素和强化传热的途径，使学生掌握换热器主要性能指标标定方法。
3、学生了解在双对数坐标下用作图法关联Nu、Re之间的关系。
二、产品特点：
（1）设备框架及管道均采用不锈钢材质，结构紧凑、外形美观，坚固耐用；
（2）实验数据稳定可靠，精确度高，操作方便；
三、技术参数：
1、换热器换热面积：不锈钢夹套保温外管Φ68x3.5x1300mm；紫铜内管Φ16x1.5x1300mm；介质：空气，蒸汽，压力0.4Mpa；材质：外管不锈钢304，内管紫铜管；
2、水蒸气量2kg/h， 0-0.03Mpa3)
3、温度测量：测量范围0~110℃，测量精度0.5级, 0.5级热电阻
4、 蒸汽发生器具有加热恒温装置
5、保温套管换热器：内管（紫铜）ф16X1.5mm，外管（不锈钢）ф68X3.0mm，换热段长度≥1.3m
6、静音风机：HG-750W   80m3/h  45dB8)
仪表2套，转子流量计，数字变频器，温度传感器等
7、蒸汽发生器：电压220V，功率3KW，水容积18L，压力0.4MPa，最高温度152℃，带液位计、指针式压力表和安全阀，蒸汽压力由针型阀调节。
8、数显仪表：多路数字温度显示仪2台，防震压力表，转子流量计，数字变频器，温度传感器。
9、电器：接触器、开关、漏电保护空气开关。
10、框架与管道均采用不锈钢，管道的连接采用卡扣快接头的形式，设备底座装有滑轮可以移动，带脚轮与禁锢脚；
11、设备外形尺寸1500×550×1800mm；

---
