变频调速技术实训设备

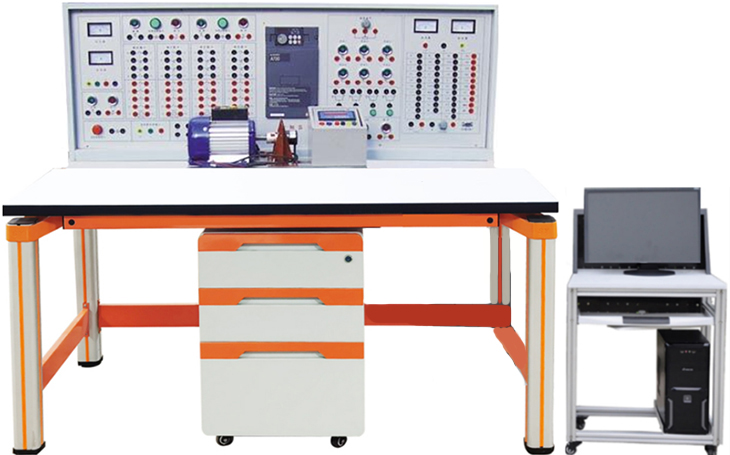

一、MY-24C变频调速技术实训设备-概述
设备是在总结当前变频调速实训教学设备的基础上，推出的一款先进的变频调速装置，该实训装置为变频技术实训和考核提供了先进的操作平台。变频器选用应用广泛的西门子G120变频器，带有RS485通信接口。附加操作面板，实训台可完成"变频调速技术"课程的相关教学实训。特别是系统提供开放式实训教学，可充分培养学生的实际动手能力，为参加就业岗位打下坚实的基础。
二、技术性能
1.输入电源：三相四线（或三相五线）～380V±10%50Hz
2.工作环境：温度-10℃～+40℃相对湿度＜85%(25℃)
3.装置容量：＜1KVA
4.重量：＜110Kg
5.外形尺寸：1550mm×700mm×1300mm
6.安全保护：具有漏电压、漏电流保护装置，安全符合国家标准
三、装置组成
实训装置由控制屏、实训桌、变频实训组件、继电接触实训组件、数字量/模拟量输入输出给定指示组件、三相异步电机、电机导轨、测速机构等组成。
（一）控制屏（铁质双层亚光密纹喷塑结构，铝质面板）
1.交流电源控制单元
380V交流电源U、V、W输入熔断器（采用RT28-32 3P熔断器）经空气开关后给装置供电，三只LED数字电压表，用来观察三相线电压监控电网电压，设有带灯保险丝保护，控制屏的供电由钥匙开关和启停开关控制。
提供三相四线380V、单相220V电源各一组，由启停开关控制输出，并设有保险丝保护；三相四线输出插座2只，220v市电插座2只供仪器使用。
2.直流电源、直流电压/电流表、逻辑输出及指示等
直流电压：0～10V可调输出；直流电流：4～20mA；直流数字电压表/电流表；电压表量程0～200V、输入阻抗为10MΩ、精度0.5级；电流表量程0～200 mA、精度0.5级；同时设点动、自锁按钮、逻辑开关、直流24V继电器、1K电位器。
3.继电接触实训组件
提供交流接触器3只、时间继电器1只，以上器件所有端子均已引至面板上，完全由操作者自由布线，实训特点明显。
4.变频器实训模块
西门子G120系列变频器，单相220V交流供电，输出功率0.75kW。集成RS485通讯接口，提供操作面板及通信接口模块；具有线性V/F控制、平方V/F控制、可编程多点设定V/F控制，磁通电流控制、直接转矩控制、网络控制等工作模式；≥6路数字量输入/2路继电器输出，≥2路模拟量输入/2路模拟量输出；具备过电压、欠电压保护；变频器、电机过热保护；接地故障保护，短路保护等保护功能。通过以太网可与智能控制主机通信控制，主机要求具有数字量30路、模拟量3路，具备以太网、485通信功能。
（二）三相鼠笼异步电机：交流380V/△
（三）电机导轨及光电编码器一套
（四）实训桌
实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板；左右设有两个大抽屉（带锁），用于放置工具及资料，电脑桌联体设计，造型美观大方。
（五）每个实验台上配有一个主机模块和多个实验模块组成。
（六）平台采用采用博图V14软件辅助教学:博图V14软件为控制器、HMI和驱动系统提供了标准化的操作概念，支持共享数据存储和数据一致性(如组态、通信和诊断期间)，并提供有强大的自动化对象库。TIA博途V14工程简便，便于完全访问整个数字化、自动化解决方案，支持数字化规划、一体化工程和透明操作；集成S7-300系列PLC编程环境、S7-400系列PLC编程环境、S7-1200系列PLC编程环境、S7-1500系列PLC编程环境、KTP700 BASIC系列触摸屏开发环境，集成工艺轴调试面板、PID调试面板，实现程序的下载、上载、监视、程序密码设置、指令和指令块均支持拖拽、支持符号寻址编程、符号寻址访问等功能。
四、实训项目
（一）继电接触控制实训
1.三相异步电动机点动控制和自锁控制
2.三相异步电动机Y/△换接启动控制
3.三相异步电动机联锁正反转控制
4.三相异步电动机延时正反转控制
（二）变频控制实训
5.变频器功能参数设置与操作
6.变频器报警与保护功能
7.多段速度选择变频调速
8.外部端子点动控制
9.外部端子遥控控制
10.控制电机运行时间操作
11.控制电机正反转运动控制
12.电压/电流监视器信号输出及显示
13.瞬间停电变频器参数设定
14.外部模拟量（电压/电流）变频调速
15.基于变频调速的以太网通信
16.基于三角波的变频调速控制
17.三相异步电机的变频调速
五、配置清单

序号	名 称	型号（或规格）	单位	数量	品牌
1	实验台		台	1	茂育
2	实验桌	1550mm×700mm×1300mm	张	1	茂育
3	学生凳	塑钢结构	张	2	茂育
4	继电接触实训组件		套	1	正泰
5	变频器实训模块		套	1	茂育
6	三相鼠笼异步电机	交流380V/△ 180W	台	1	正泰
7	电机导轨及光电编码器		套	1	茂育
8	PLC主机模块	CPU1214C	台	1
9	螺丝刀	一十字各1把	把	2	沪工

---
