驱动电机控制系统实训台

一、MYXNY-12B驱动电机控制系统实训台-产品简介
实训台依据驱动电机控制系统组成及控制逻辑进行设计，配备永磁同步电机及交流异步电机的电机和控制系统，集结构认知、数据显示、部件检测、故障设置及排除等功能于一体，培养学生对驱动电机控制系统结构原理认知、部件检测与故障分析能力。
二、实训项目
驱动电机控制系统实训台能永磁同步电机检测、交流异步电机检测、永磁同步电机控制器检测、交流异步电机控制器检测、永磁同步电机负载实验、交流异步电机负载实验、永磁同步电机参数设定、交流异步电机参数设定8个实验实训项目。
三、产品组成
驱动电机控制系统实训台产品组成包括驱动电机控制系统实训台*1、配套教学资源包*1、实训指导书*1、学习工作页*2，其中驱动电机控制系统实训台由示教板*1、4工位实训台*1、连接线束*2组成。
四、产品功能

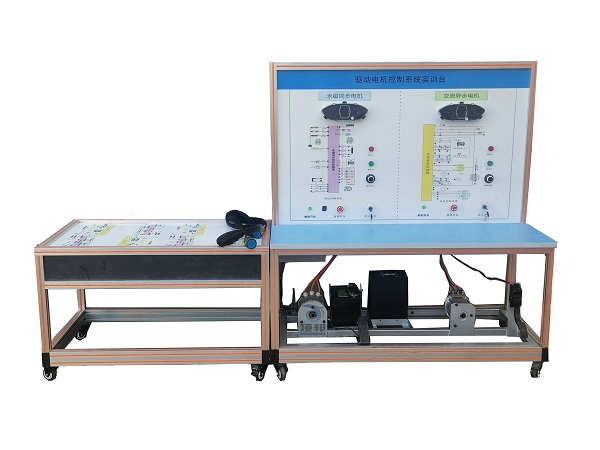

1.示教板及4工位实训台可展示永磁同步电机及控制系统实物部件、交流异步电机及控制系统实物部件。
2.示教板配置紧急开关，在实训过程中发生紧急情况可随时切断电源，保证实训安全。
3.示教板及4工位实训台配置不同颜色的检测端子，红色表示供电、黄色表示高压、黑色表示接地、蓝色表示信号。
4.示教板配有二维码，通过移动端扫描二维码查看和学习部分配套教学资源。
5.示教板配置负载调节旋钮，可分别对永磁同步电机、交流异步电机的负载进行调节。
6.示教板配备永磁同步电机和交流异步电机两大控制系统，可通过电机模式选择开关进行切换，展现两种不同电机控制系统的工作过程。
7.上位机软件可实时显示电机的转速、功率、扭矩、温度、电流等参数，还可显示加速踏板电压、电池电压、控制器电压与电流。
8.4工位实训台配置4个检测面板，可满足4组学生同时实训，检测数据与示教板检测数据实时同步。
9.使用万用表、示波器、数字兆欧表等检测工具，可检测电机和电机控制器主要传感器的电压、电阻和波形数据。
10.上位机软件可设置电机的转速、母线电流等参数。
11.上位机软件可设置加速踏板电源电路、加速踏板信号电路、档位传感器信号电路、转速传感器电源电路、转速传感器信号电路、电机温度传感器信号电路、CAN通讯电路等故障。
12.上位机软件可设置19个具体故障点，包含加速踏板供电线路断路、加速踏板搭铁线路断路、加速踏板信号线路断路、档位传感器前进线路断路、档位传感器后退线路断路、交流异步电机转速传感器供电线路断路、交流异步电机转速传感器信号B线路断路、交流异步电机转速传感器信号A线路断路、交流异步电机转速传感器搭铁线路断路、交流异步电机温度传感器信号线路断路、交流异步电机温度传感器搭铁线路断路、交流异步电机控制器CAN-L线路断路、交流异步电机控制器CAN-H线路断路、永磁同步电机温度传感器信号线路断路、永磁同步电机温度传感器搭铁线路断路、永磁同步电机转速传感器信号B线路断路、永磁同步电机转速传感器信号A线路断路、永磁同步电机控制器CAN-L线路断路、永磁同步电机控制器CAN-H线路断路。
13.配套实训指导手册，包含永磁同步电机检测、交流异步电机检测、永磁同步电机控制器检测、交流异步电机控制器检测、永磁同步电机负载实验、交流异步电机负载教学项目，指导学生完成实训。
五、技术参数
1.示教板及4工位实训台下方都配备高强度移动承载轮，其部分脚轮带锁止功能。
2.示教板与4工位实训台之间采用专用线束相连，保证信号传输的完整性及可靠性。
3.示教板尺寸：1200mm(L)*600mm(W)*1640mm(H)；
4.4工位实训台尺寸：1200mm(L)*700mm(W)*900mm(H)。

---
