制冷与空调设备安装修理与运行操作考试系统

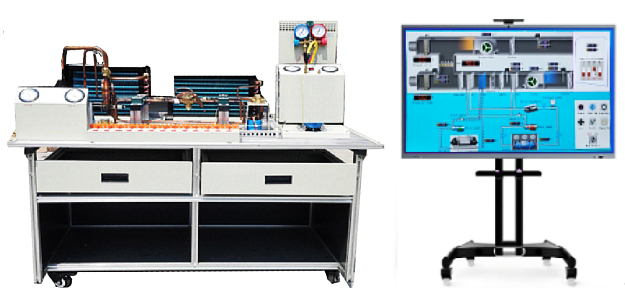

制冷与空调设备安装修理与运行操作考试系统（MYKT-18B）概述
制冷与空调设备运行操作作业安全技术实操考核系统根据《制冷与空调设备运行操作作业安全技术实际操作考试标准》研发，制冷类行业中空调与冰箱维修技术的特点，针对空调和冰箱的电气控制以及制冷系统的安装与维修进行设计，强化了学员对空调冰箱系统管路的安装、电气接线、工程调试、故障诊断与维修等综合职业能力。装置融合了液体力学、热力学、传热学和电气控制等技术，适合制冷类相关专业的教学培训和特种作业考核。

二、产品特色
　　本装置是专门为特种作业制冷与空调安装修理作业安全技术实操考核而研制的，装置根据制冷类行业中空调与冰箱维修技术的特点，针对空调和冰箱的电气控制以及制冷系统的安装与维修进行设计，依据《制冷与空调设备安装修理作业安全技术实际操作考试标准》设计考试任务，采用实际操作考试方式，系统自动智能评分。
1．装置能够全面展现制冷系统结构及制冷系统维修的全部过程，满足实训教学、实际工程训练及职业技能竞赛的需要；
2．综合性强，可组成多种制冷系统，具有多种控制方式，有较强实用性、通用性、经济型；
3．装置采用模块化设计，电气控制与制冷系统独立分开，可以对相应的特征点进行测量，既保证学员基本技能的训练和巩固，又保证了电路连接的快速、安全和可靠。
4．具有密码开机和定时关机功能，方便实验室的管理。
三、 技术性能
1．输入电源：单相三线  220±10%  50Hz
2．工作环境：温度-10℃～40℃  相对湿度≤85%（25℃） 海拔＜4000m
3．装置容量：≤1.5KVA
4．外形尺寸：160cm*80cm*140cm
5．安全保护：具有漏电压、漏电流保护，安全符合国家标准
6. 考核终端一体机：≥850mm×420mm×1755mm
四、系统结构与组成
系统组成。理论考试：可在多功能考核终端一体机上通过网络平台完成系统理论考试，实践考试：整个考场设计有实践操作部分，结合实际完成考试操作。
1．装置采用模块化设计，由导轨式铝合金安装平台、空调系统、电气控制系统等组成。
2．导轨式铝合金安装平台由标准规格的铝合金工业型材组成，作为学生操作训练的平台，上面安装有空调系统部件系统部件。
3．空调系统：包含空调压缩机、室内换热器、室外换热器、四通换向阀、节流装置、视液镜、空调阀等。
4．电气控制系统：采用模块化设计，包含了电源及仪表模块、热泵空调电气控制模块、电脑软件控制系统。
5．制冷系统压力检测单元：提供2只真空压力表，测量范围分别为-0.1～0.9MPa、用于测量空调、冰箱系统高、低压侧压力。
6．电流型漏电保护装置1套：漏电电流超过一定值，即跳闸切断电源；设有热保护器件，对压缩机进行过热、过载保护。
7.系统包含可触摸式答题屏、刷卡一体机和实际操作考核台以及仿真灭火部件，拥有智能化人机交互界面，软硬件互动性强；系统智能化评分，考核设备可直接识别考生的实际操作，智能评分，无需人工干预。
8.系统涵盖《制冷与空调设备运行操作作业安全技术实际操作考试标准》要求的所有考点，考题丰富；
9.系统通过软硬件结合的方式可完成考试标准所有的考试科目，科目一至科目四可在同一考试区域内完成，方便考生考试；
11、系统包含可触摸式答题屏、刷卡一体机和实际操作考核台以及仿真灭火部件，拥有智能化人机交互界面，软硬件互动性强；
12、系统涵盖《制冷与空调设备安装修理作业安全技术实际操作考试标准》要求的所有考点，考题丰富；
13、系统所含制冷设备部件均为真实部件，包含空调压缩机、蒸发器、冷凝器、四通阀、热膨胀阀、水泵、三通修理表阀等；
五、考试内容及标准
一、科目1：安全用具使用（K1）
科目1包含五类考题，如下所示：
K11 单相交流异步电动机检测操作
K12 空调设备常用的低压电器认知
K13 钻削的安全操作
K14 万用表、钳型电流表、绝缘电阻表的正确操作
K15 使用人字架吊装设备的安全操作
本系统可实现标准要求的所有考题，部分考题界面如下图：
二、科目2：安全操作技术（K2）
科目2包含五类考题，如下所示：
K21 制冷管道的连接操作
K22 φ12紫铜管喇叭口制作与连接操作
K23 热力膨胀阀的正确更换操作
K24 制冷系统的吹污操作
K25 活塞式制冷压缩机阀组部分的检修操作
本系统可实现标准要求的所有考题，部分考题界面如下图：
三、科目3：作业现场安全隐患排除（K3）
科目3包含五类考题，如下所示：
K31 氟利昂制冷剂设备的制冷系统内制冷剂回收操作
K32 水泵的安装操作
K33 三通修理表阀正确使用
K34 空调和制冷系统中的管材认知
K35 管道切割操
四、科目4：作业现场应急处置（K4)
科目3包含五类考题，如下所示：
K41 砂轮磨削的安全操作
K42 制冷压缩机零部件清洗的安全操作
K43 空调水系统的压力试验操作
K44 制冷设备充注制冷剂的操作
K45 灭火器的选择和使用

---
