流量测量及标定实验装置

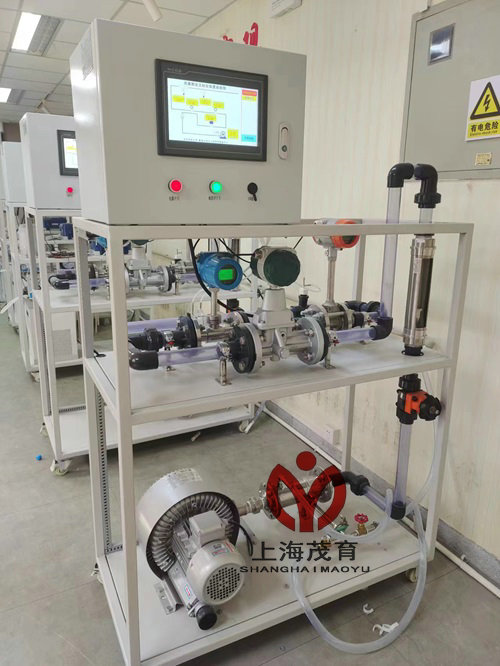

流量测量及标定实验装置（MYHG-67B）实验目的：
1、进行流量的测量和标定。
2、学习掌握各种流量测量工具。
3、全触摸集成化控制，高稳定数据传输，硬件加密。
4、本实验装置管道采用全透明优质PVC制作，方便学生观察。

二、主要配置：
涡轮流量计、涡街流量计、节流式流量计、玻璃转子流量计、金属管浮子流量计、热式气体质量流量计、热线风速仪、L型流速探针、风机、管道、阀门、电器、PLC处理器、触摸屏、采集软件、电控柜、实验台
三、技术参数：
1、玻璃转子流量计： 流量范围 4～40m3/h。测量空气。
2、节流式流量计：孔板流量计：流量范围 4～40m3/h，孔板喉径：Φ10mm（Φ5～15mm）。测量介质者空气。
3、节流式流量计：文丘里流量计：流量范围4～40m3/h，文丘里喉径：Φ7mm（Φ5～15mm）。测量介质空气。
4、气体涡轮流量计：流量范围4～40m3/h，4-20mA远传输出，精度0.25级。
5、气体涡街流量计：流量范围4～40m3/h，4-20mA信号输出，精度0.25级。
6、金属管浮子流量计：流量范围4～40m3/h，4-20mA信号输出，精度0.5级,测量介质空气。
7、热式气体质量流量计，DN15口径，RS485通讯输出，精度0.25级,测量介质空气。
8、L型流速探针：L形毕托管，测量静压和总压。
9、气体增加热线风速仪。
10、气体系统的风机
风机一：旋涡气泵，功率 550W，最大流量90m3/h。一台。
11、电器：接触器、开关、漏电保护空气开关。
12、管路：透明可视材质，壁厚≥2.5mm。
13、PLC处理器：执行速度0.64μs，内存容量16K，内建Ethernet支持Modbus TCP及Ethernet/IP通讯协议；功能：数据处理运算。
14、触摸屏采用10寸MCGS昆仑通态触摸屏。
15、仪表柜：测控、电器设备在实验架上。
16、外形尺寸：1500*500*1600mm(长×宽×高)，带移动脚轮及禁锢脚。

---
