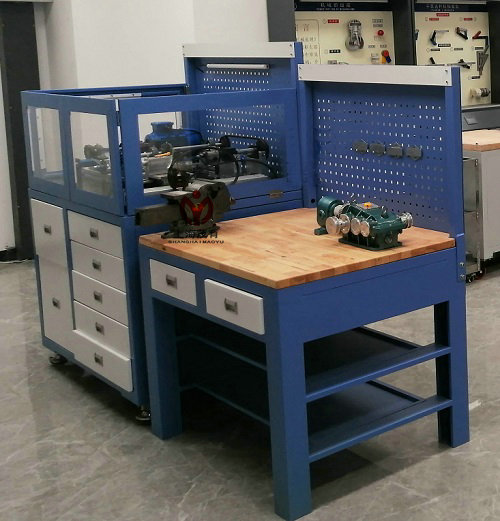

机械传动装调综合实训考核装置

机械传动装调综合实训考核装置-（MY-601)概述
该实训装置根据机械传动中典型传动系统而研制，由实训工作台、电控箱、零件存放盒、典型机械传动组件、配套工量具和相关检测设备等组成，其中典型机械传动组件提供了多种机械模块，可以形成多种系统、多种形式的组合，具备开放性、标准化、模块化特点，可满足各种典型机械传动系统的装配与调试的工作任务要求。通过任务实训，学生可以了解工业机械传动系统的组成，掌握工业机械传动系统的装配及精度检测，掌握现代工具及量具使用方法，培养工业生产中机械设备的安装、维护、维修所需的技术人才。

二、技术性能
1.输入电源：三相四线（或三相五线）～380V±10% 50Hz
2.工作环境：温度-10℃～+40℃，相对湿度≤85%（25℃），海拔＜4000m
3.平台容量：＜500VA
4.外形尺寸：1400mm×850mm×1650mm（实训台）、1500mm×750mm×1500mm（钳工操作台）
5.安全保护：设有漏电保护和安全防护，安全符合相关国家标准
三、设备配置要求：
（一）实训工作台
1.采用钢质框架，组装式结构设计，双色亚光密纹喷塑处理。
2.采用带T型槽的铸铁平板台面，槽宽12mm，铸铁平板尺寸1200mm×800mm×50mm，铸铁平板台面经研磨、刮研处理。
3.配有型材组件，槽宽10mm，型材组件为机械传动装配的基础构件。
4.平板台面左右两侧安装有方便快速定位安装的辅助器件。
5.设有存储柜，用于机械传动零部件、工量具、资料等的储存；底部采用工业脚轮，单轮承重不小于500kg。
6.配套有专用零件内腔存放抽屉，总数6个抽屉，每层抽屉传动零件可实现一对一存放管理；每个内腔存放盒尺寸600mm×480mm×80mm。
（二）电控箱
1.电控箱为优质冷轧钢板材质，表面密纹喷塑处理，采用滑动隐藏收纳设计。
2.V20工业变频器1个，配有BOP面板和通信接口模块：额定功率0.37 kW，有60秒 150 % 过载，I/O 接口：4DI/2DO/2AI，支持USS/MODBUS RTU总线通讯。
3.配有快动按钮、急停按钮、三位旋钮、指示灯、转换开关、保护器、接触器、继电器、24VDC/5A直流电源、RJ45接口模块、外置接口模块等电气部件。
4.BOP外部操作面板1块，具有工作状态液晶显示、工作模式控制、运行和停止控制、运行速度控制控制等功能。
（三）基本实训组件
1.变频驱动电机1台，三相，额定功率0.25kW，额定转速1415r/min，5～50Hz/1.59Nm，输入电压AC380V。
2.风机1个：风量150m3/h，风压50Pa，额定转速2800r/min。
3.机械零部件：配有轴、联轴器、轴承座等公用机械零部件，轴、联轴器、轴承座组件等。

---
