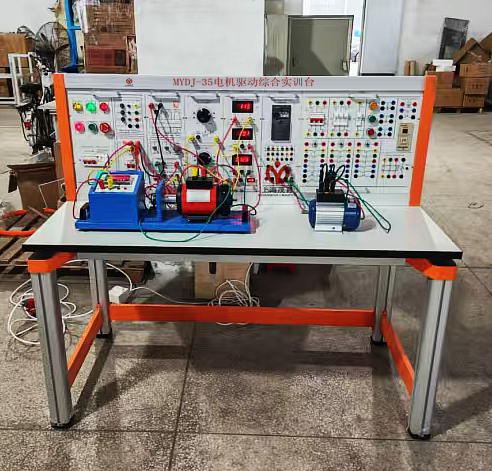

技能大赛产品-电机驱动系统综合实训装置

电机驱动系统综合实训台是综合了目前我国各类院校“电机学、电机与拖动、电机控制及微控制电机等课程实验大纲的要求。特别适用于高等院校现有的电机、电气技术实验设备的更新改造，同时也为中等专业学校、职业技术学院等新建或扩建实验室，迅速开设实验课提供了理想的实验设备，为教师或研究生开发新实验或进行科学研究工作提供良好的实验条件，该设备也适合新能源汽车专业的电机及驱动基础实验设备。

三、技术性能
1、输入电源：三相四线(或三相五线) ～380V±10% 50Hz
2、工作环境：温度-10℃～+40℃  相对湿度＜85%(25℃)  海拔＜4000m
3、装置容量：＜1.5KVA
4、重量：200Kg
5、外形尺寸：1600×700×1300mm3
四、实验项目
(一) 直流测速发电机实验
1. 直流测速发电机的认识实验
2. 直流测速发电机的n-Vfn特性测试
(二) 异步电机实验
1.三相异步电动机的认识
2.三相异步电动机启动与调速
3.三相异步电动机的点动与自锁控制
4.三相异步电动机的星-三角启动
5.三相异步电动机的变频调速系统
(三) 交流伺服电机控制实训
1.三相交流伺服电动机控制系统的认识
2.三相交流伺服电动机驱动系统的调试与运行；
(四) 步进电机控制实训
1.步进电动机控制系统的认识
2.步进电动机控制系统的调试与运行；
五、装置的配置介绍
1、DQ01电源控制箱
(1) 交流电源
三相380V交流电源经空气开关后给装置供电。提供U、V、W熔断器三只，三只LED数字电压表用来监控电网电压，控制箱的供电由启停开关控制。
提供三相四线380V、单相220V电源各一组，由启停开关控制输出，并设有保险丝保护；实训台左侧提供220v市电插座1只供仪器使用。提供直流数字电压表，电流数字电流表一只，功率电阻一只。
2、DQ10 三相鼠笼式异步电动机（（380V/Y ，转速 1420 RPM，功率100W ,电流0.5A，绝缘等级E）
3、JLSF-1型三相交流伺服电机及控制系统
提供三相交流伺服电机一台，提供永磁同步交流伺服驱动控制系统1套，提供±10V，+24V直流电源1套，调速电位器1套。
4、DK28三相异步电机变频调速系统
提供三菱FR-D720（0.4KW）变频器1套，调速电位器1只。
5、BJ-1 步进电机及控制系统1套
提供57步进电机1套，驱动控制系统1套，脉冲发生器1套，提供+24V，5V直流电源。
6、DQ39继电接触控制箱
提供断路器一只，交流接触器3只，保险座4只，按钮3只，热过载1一只，时间继电器一只。
7、DQ02 实训桌
1）实验桌采用四个工业铝型材立柱为支撑，立柱端部可安装调节脚，方便高度调节，主体结构通过左、右各2个C字形铝压成型构件联接，台面高度约800mm，桌面板下设支撑框架，截面尺寸为30×30mm，承受力不少于300kg。立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头，槽内适用工业铝型材通配螺母及配件。C字形铝压成型构件为左、右对称件，采用压铸成型工艺，经机加工、抛丸、喷砂。
2）实验桌桌面采用麻灰色高密度层压板封边特制，有效提高绝缘等级；
3）实验储物柜采用冷冲压钣金一体成型，封闭式结构，表面静电喷涂；设有二个抽屉用于放置实验导线和指导书等。
8、DQ03-1电机导轨、直流测速发电机及智能数显转速表
包括55CY22永磁直流测速系统及固定电机的钢导轨等。导轨平整度好，加工精细，同心度好，互换性好，电机运行噪声小，实验参数典型，能较好满足实验要求，转速表采用数字转速表，带有设置参数功能。
9、护套结构连接线1套
根据不同实验项目的特点，配备两种不同的实验连接线，强电与弱电部分采用不同孔径护套结构连接线，两种导线都只能配合相应内孔的插座，这样大大提高了实验的安全及合理性。

---
