技能大赛产品-电机与变压器综合实验装置

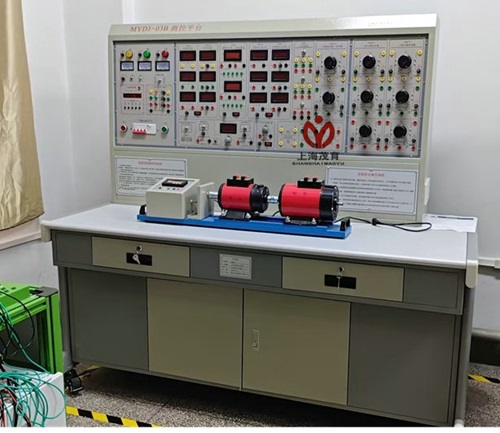

 电机与变压器综合实验装置（MYDJ-03B）可满足《电机拖动与调速/电机及拖动基础实验/电机学/电机与变压器等课程大纲要求的实验实训项目。特别适用于高等院校现有的电机拖动及控制，交直流调速实训设备的更新改造，同时也为中等专业学校、职业技术学院等新建或扩建实验室，迅速开设实验课提供了理想的实验设备。
本设备设有电压型漏电保护装置和电流型漏电保护装置，确保操作者的安全；各电源输出均有监示及短路保护等功能，使用方便；各测量仪表均有保护功能。整套装置经过精心设计，加上可靠的元器件质量及可靠工艺作为保障，产品性能优良，所有这些均为开放性实验创造了条件，有利于提高学生分析问题和解决问题的能

二、技术性能
1、输入电源：三相四线(或三相五线) ～380V±10% 50Hz
2、工作环境：温度-10℃～+40℃  相对湿度＜85%(25℃)
3、装置容量：＜1.5KVA
4、重 量： ≦200Kg
5、外形尺寸：1650×750×1600cm3，实验桌桌面高度约750mm；
6、移动脚轮：100*60mm
7.设有电压型和电流型漏电保护，相间、线间过载或短路由单片机全程监控自动保护功能。
8、设有定时器兼报警记录仪，适应实验室的开放式教学，便于老师对实验的管理与考核。
三、实验内容
（一）直流电机实验：
1、认识实验
2、直流发电机（串励，并励，复励）
3、直流并励电动机的特性
4、直流电动机启动：串电阻启动、降压启动
5、直流电动机改变转向的方法
6、直流电动机调速特性实验：改变电枢回路所串电阻、励磁回路所串电阻、降低电枢电压
7、直流他励电动机的机械特性
（二）单相变压器实验：
1、单相变压器变比K
2、单相变压器空载实验，测取变压器空载数据IO、PO和UO。
3、单相变压器短路实验，测取变压器短路数据UK、IK和RK。
4、单相变压器负载实验，测取变压器负载数据UZ?= f（IZ）。
（三）三相变压器实验：
1、三相变压器绕组极性的测定
2、三相变压器联结组别的测定
3、三相变压器实验（组式及心式）
（四）交流异步电动机实验：
1、三相鼠笼式异步电动机定子电阻的测试
2、三相异步电动机空载实验：测取空载时电压U0，电流I0、三相功率P0，绘制空载特性曲线
3、三相异步电动机短路实验：测取短路时电压UK，电流IK、功率PK，绘制短路特性曲线
4、三相异步电动机参数的求取
5、三相线绕式异步电动机在各种运行状态下的机械特性
四、装置的基本配置
1.DQ01电源控制屏
(1) 可调交流电源（隔离变压器输出）
提供三相0～450V可调交流电源，同时可得到单相0～250V可调电源(配有一台三相同轴联动自耦调压器（规格1.5KVA、0～450V），克服了三只单相调压器采用链条结构或齿轮结构组成的许多缺点)。可调交流电源输出处设有过流保护技术，相间、线间过电流及直接短路均能自动保护，克服了调换保险丝带来的麻烦。配有三只指针式交流电压表，通过切换开关指示三相电网电压和三相调压电压。
(2) 高压直流电源两路
    提供220V(0.5A)励磁电源及0～230V(3A)连续可调稳压电枢电源各一组，并设有直流数显电压表及切换开关。
（3）定时器兼报警记录仪
具有设定时间、定时报警、切断电源及记录各种告警次数功能。
（4）直流数字电压、毫安、安培表(6只
直流数字电压表2只，测量范围0-300V，测量精度为0.5级，三位半数显。
直流数只毫安表2只，测量范围：0-2000mA，测量精度为0.5级，三位半数显，设有短路保护功能。
直流数字安培表2只，测量范围0～5A，三位半数显，精度为0.5级，设有短路保护功能。
（5）单/三相智能型功率、功率因数表
    由24位专用DSP、16位高精度AD转换器和高速MPU单元设计尔成，通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路，同时配有PC监控软件来加强分析能力。能同时测量两路单相功率P1、P2，三相功率等于两路功率之和（两表法测量三相总功率）。功率测量精度为1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A，能自动判别负载性质（感性显示“L”，容性显示“C”，纯电阻不显示），并可存储测量数据，供随时查阅。
  （6）三相可调电阻器(三组90Ω×2/1.3A瓷盘电阻)
  （7）三相可调电阻器(三组900Ω×2/0.41A瓷盘电阻)
（8）可调电阻器、电容器
    提供90Ω×2/1.3A及900Ω×2/0.41A瓷盘电阻各一组。
（9）开关板组件
    两个三刀双掷开关、一个双刀双掷开关组成。
（10）数/模交流电流表（三只）
由三只数字交流电流表组成， 测量范围0～5A，精度0.5级，三位数码显示。
（11）数/模交流电压表（三只）
由三只数字交流电压表组成。 测量范围0～450V，精度0.5级，三位数码显示。
（12）三相组式变压器
提供单相变压器3台（三只220V/55V,77VA ）
2、DQ03-1固定电机导轨、光电编码器测速系统及智能数显转速表
包括测速光电编码器及固定电机的导轨等。导轨平整度好，无应力变形，加工精细，同心度好，互换性好，能保证电机与电机、电机与测功机之间连接的可靠连接，电机运行噪声小，实验参数典型，能较好满足实验要求。测速系统采用光电编码器测速系统，克服了用测速发电机测速线性度差，测量不精确等缺点。
3、DQ07 直流复励发电机 （Un=DC200V ， IN=0.5A ，  PN=100W ， n=1600RPM ，绝缘等级E ）
4、DQ09 直流（他）并励电动机  （220V、1.1A、185W、1500r/min）
5、DQ10三相鼠笼式异步电动机（220V/△，转速 1420 RPM，功率100W ,电流0.5A，绝缘等级E）
6、DQ11三相线绕式异步电动机（AC220V，接法 Y，转速 1380 RPM，功率120W ,电流0.6A，绝缘等级E）
7、DQ19校正直流测功机（220V、2.2A、 355W、1500r/min）
即可作电动机又可作测功机，做电动机使用时，可作为发电机的原动机，也可用于拖动电动机完成四象限测试；作测功机使用时，由于电机经特殊设计，容量是被测电机的2～3倍，并经精密仪器校正，能很好的完成被测电机的加载输出转矩的测试。
8、 双圈护套结构连接线（50条）
导线里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触优良。
9、GDQ12 线绕式异步电动机起动与调速电阻箱
提供2欧，3欧，5欧，15欧，35欧三相同轴可调电阻1批，用于线绕式异步电动机起动与调速实验用。
10、DQ02 实训桌
实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板,结构坚固，形状似长方体封闭式结构，造形美观大方；设有两个大抽屉、柜门，用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验桌还设有四个万向轮和四个固定调节机构，便于移动和固定，有利于实验室的布局。

---
