初中高级电工实训装置

初中高级电工实训装置（MY-206F）概述
1.该套设备根据国家最新《职业标准》及劳动部颁发的“电工技术等级证”和“电工实操证”等培训、鉴定内容要求，以电工国家职业资格高级工、技师、高级技师考核内容为基础研发而成。同时该套设备遵循了培训、鉴定、竞赛相结合的原则，适用于各类职业学校、技工学校、中专学校、劳动培训及技能鉴定等单位的教学培训、实操考核、技能鉴定使用，也适用于机电类职业技能竞赛。
2.设备采用模块化设计组合式运用的设计理念，包含了PLC控制技术、触摸屏应用技术、变频调速技术、伺服驱动技术、步进驱动技术、电动拖动技术等培训及鉴定内容。

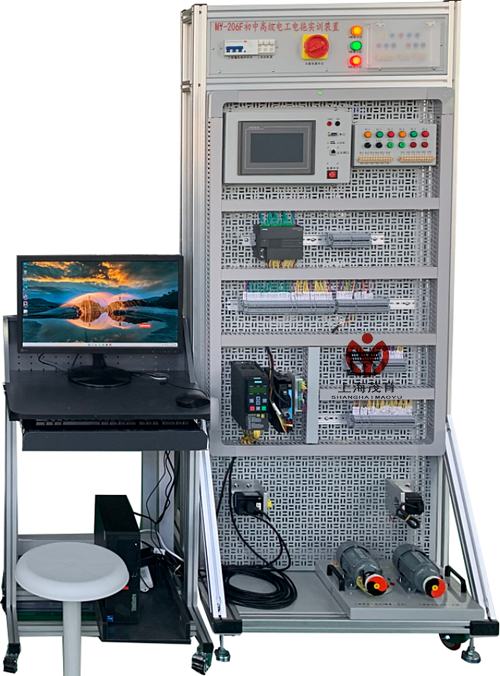

                                          （（A工作面(PLC电气控制) ）

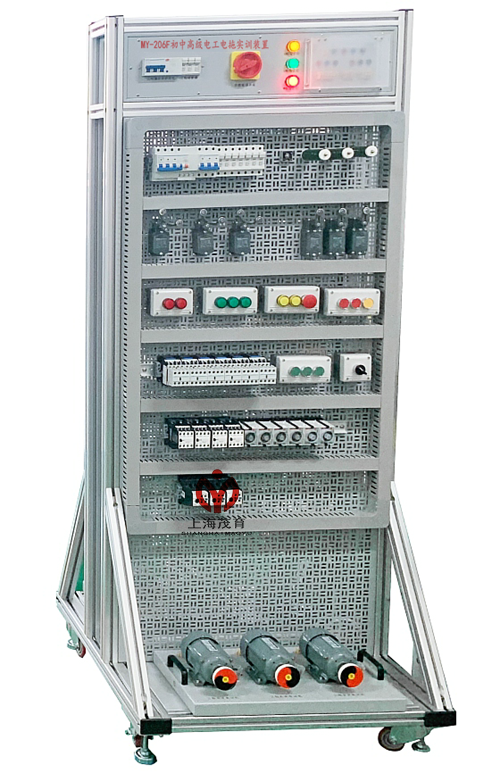

                                         （ B工作面(电力拖动)）
一、 设备技术参数
1.工作电源： AC380V±10％ 50Hz。
2.额定功率：≤1.5kW。
3.设备尺寸：长×宽×高=800mm×800mm×1940mm。
4.安全保护功能：漏电保护、过流保护、短路保护、接地保护。
二、 设备功能与结构
1.设备以网孔架为基础实训单元，仿真企业真实环境，可开展教学实训。
2.设备采用A，B双面实训方式，其中A工作面由电源模块以及PLC电气控制挂板组成，其中B工作面由电源模块、电力拖动挂板、电动机组、电力拖动实训套件组成。
A工作面实训区
1.电源模块
1.1功能：为实训任务提供各种电源，具有漏电保护、过流保护、短路保护、接地保护等。
1.2尺寸：W718*D98*H158mm （允许相差%5左右）。
1.3结构：由箱体和面板组成，采用Q235冷轧钢板折弯后焊接而成，表面静电喷塑处理。
1.4直流电源：DC24V/6.5A，带短路保护及自动恢复功能。
1.5两组交流电源输出；AC380V、AC220V，采用安全端子及螺钉端子两种输出方式，方便不同方式接线。
1.6电源输出区域设计有透明安全防护罩，提高用电的安全性。防护罩开合角度大于110度，出线孔为拱门型设计。
2.PLC电气控制挂板
2.1功能：挂板集成安装有PLC控制器、触摸屏、变频器、伺服系统、步进系统、指示灯按钮模块等，所有器件端口引至接线端子，完成接线、编程、调试等实训。
2.2尺寸：W718*D40*H1490mm（允许相差%5左右）。
2.3结构：挂板采用二横二竖通用网孔设计， Q235冷轧钢板折弯后焊接而成，表面静电喷塑处理。
2.4主要器件参数：
2.4.1 PLC主机系统：西门子S7-200Smart ST40 PLC
（1）高速计数:4 路 200 kHz
（2）具备以太网接口和 RS485 接口
（3）支持 TCP,UDP,ISO-ON-TCP 通信协议
（4）用户储存器: 24 KB 程序存储器/16 KB 数据存储器/10 KB 保持性存储器
（5）板载数字 I/O: 24 点输入/16 点数出
（6）I/O 模块扩展: 最多可支持 6 个扩展模块
（7）可用电流（24 V DC）：最大 300 mA（传感器电源）
（8）尺寸：125x100x81mm（±5%）
2.4.2触摸屏模块：昆仑通态 TPC 7032kt 7寸触摸屏；
液晶屏：7"TFT 液晶屏，分辨率（800×480）；CPU 主板 ：Cortex-A7 多核800MHz；四线电阻式；存储设备 128M NAND Flash，HK/HS 软件支持大数据储存；电源：DC24V/30W。
2.4.3变频器：西门子G120C-PN 0.75KW/380V 变频器；
（1）点数：6 点数字输入，3 点数字输出；
（2）标称功率：0.75kW；
（3）尺寸长×宽×高：297*266*340mm,
（4）输入电源：380～480V
2.4.4伺服系统；两相数字式步进驱动器；自复平钮、旋钮2、信号指示灯，端口引至接线端子组成。
B工作面实训区
1.电源模块
（1）功能：为实训任务提供各种电源，具有漏电保护、过流保护、短路保护、接地保护等。
（2）尺寸：W718*D98*H158mm （允许相差%5左右）。
（3）结构：由箱体和面板组成，采用Q235冷轧钢板折弯后焊接而成，表面静电喷塑处理。
（4）直流电源：DC24V/6.5A，带短路保护及自动恢复功能。
（5）两组交流电源输出；AC380V、AC220V，采用安全端子及螺钉端子两种输出方式，方便不同方式接线。
（6）电源输出区域设计有透明安全防护罩，提高用电的安全性。防护罩开合角度大于 110 度，出线孔为拱门型设计。
2.电力拖动挂板
电力拖动挂板采用万能网孔板开放式设计，自由组合的思路，学员根据实训项目的要求，选取器件、组合成相应的实训电路，完成电力拖动线路安装、接线、调试及工艺整理，满足实训教学、鉴定培训及职业竞赛的需要。
3.电动机组
（1）功能：底板采用Q235冷扎钢板折弯后焊接而成，表面静电喷塑处理，底板安装有三相异步电动机及双速电动机，电动机引线采用高绝缘性安全型接线柱引出，以便于学员接线。装有两个黑色铸铝拉手，方便搬运。在设备中作为电路负载模块使用。
（2）尺寸：W600*D260*H160mm（允许相差%5左右）。
（3）三相异步电动机：380V 60W 0.39/0.66A(0.67A) 1400r/min。
（4）双速电机：380V 40/25W 0.25/0.2A 2800/1400r/min。
4.电力拖动实训套件
实训套件包含剩余电流动作断路器、小型断路器、交流接触器、辅助触头、中间继电器、熔体、熔断器座、时间继电器、时间继电器、热过载继电器、行程开关、自复平头按钮、蘑菇头式按钮、按钮盒等元器件组成，完成教学实训用。
三、 设备配置详细参数

序号	设备名称	详细参数	数量
1	主体平台	1. 整体尺寸：长×宽×高=800mm×800mm×1940mm 2. 网孔板尺寸：W718*D40*H1490mm 3. 平台采用立式结构开放式设计，主体采用40*80型材做骨架，周边采用Q235冷扎钢板做封板，表面静电喷塑处理，整机既坚固耐用，又美观大方。底部装有带脚垫万向轮，万向轮移动时用，可调脚固定时用，移动固定两相宜。顶部安装电源模块，中部为实训区域，依据任务安装不同挂板。	1套
2	电源模块	1. 功能：为实训任务提供各种电源，具有漏电保护、过流保护、短路保护、接地保护等。 2. 尺寸：W718*D98*H158mm 3. 结构：由箱体和面板组成，采用Q235冷轧钢板折弯后焊接而成，表面静电喷塑处理。 4. 直流电源：DC24V/6.5A，带短路保护及自动恢复功能； 5. 两组交流电源输出；AC380V、AC220V，采用安全端子及螺钉端子两种输出方式，方便不同方式接线。	2套
3	PLC电气控制挂板	1. PLC 模块：西门子plc S7-200Smart ST40 1.1 高速计数 :4 路 200 kHz 1.2 具备以太网接口和RS485 接口 1.3 支持 TCP,UDP,ISO-ON-TCP 通信协议 1.4 用户储存器: 24 KB 程序存储器/16 KB 数据存储器 /10 KB 保持性存储器 1.5 板载数字 I/O: 24 点输入/16 点输出 1.6 I/O 模块扩展: 最多可支持 6 个扩展模块 1.7 可用电流（24 V DC）：最大 300 mA（传感器电源） 1.8 尺寸：125*100*81mm	1套
		2.触摸屏模块：昆仑通态 TPC7032kt 7寸触摸 液晶屏：7"TFT 液晶屏，分辨率（800×480）；CPU 主板 ：Cortex-A7 多核 800MHz；四线电阻式；存储设备 128MNAND Flash，HK/HS 软件支持大数据储存；电源：DC24V/30W。
		3. 变频器：西门子G120C-PN 0.75KW/380V： 点数：6 点数字输入，3 点数字输出；标称功率：0.75kW；尺寸：297*266*340mm,电源电压 380～480V。
		4. 伺服系统：伺服驱动器SV660PS1R6I+伺服电机 MS1H1-20B30CB-A331R 主电路电源：单相 AC200V-240V，±%50/60Hz；连续输出电流:1.6A ；最大输出电流：5.8A。
		5. 步进系统： 两相数字式步进驱动器；YKE2305M+步进电机：YK57HB56-04A； 驱动电压：20-50VDV；适配电流：<4.2A；保护功能：具有过流、过压、欠压等保护
		6. 指示灯按钮模块：采用Q235冷轧钢板折弯后焊接而成，表面静电喷塑处理。
4	电力拖动挂板	1. 功能：采用万能网孔板开放式设计，自由组合的思路，平台配套电力拖动实训套件箱，学员根据实训项目的要求，选取器件、组合成相应的实训电路，完成电力拖动线路安装、接线、调试及工艺整理实训；	1套
5	电动机组	1. 三相异步电动机（单速）YS5024 3台：380V 60W 0.39/0.66A(0.67A) 1400r/min。 2. 三相异步电动机（离心）YS5024 1台：380V；60W 3. 三相异步电动机（双速） YS 502/4 1台：380V 40/25W 0.25/0.2A 2800/1400r/min。	1套
6	电力拖动实训	详见附件一：电力拖动实训套件清单	1套
7	实训工具	详见附件二：实训工具清单	1套
8	电力拖动仿真软件	软件具有满足学生对电气元件结构、作用、安装、接线、电路分析的多媒体教学和熟悉电气控制线路的虚拟接线实训及应知考核测试功能。软件收集了电拖专业里最基础、最重要的 12 种电路，分别为电动机反接制动控制线路、电动机半波整流能耗制动控制线路、Y-△启动控制线路、电动机串电阻降压启动控制线路、顺序控制线路、位置控制线路、双重联锁正反转控制线路、接触器联锁正反转控制线路、按钮联锁正反转控制线路、接触自锁正转控制线路、点动正转控制线路。每种线路分为元件结构、原理分析、实际接线、课堂练习四大模块。其中原理分析采用文字、声音、图像有机合在一起，生动形象。实际接线采用 FLASH 动画，从而提高了学生的学习兴趣。。	1套
9	安全连线	1000mm 黄绿红各6条，黑2条； 600mm 黄绿红各4条；蓝2条；黑6条	1套
