中职电子老师必备基础知识（一）

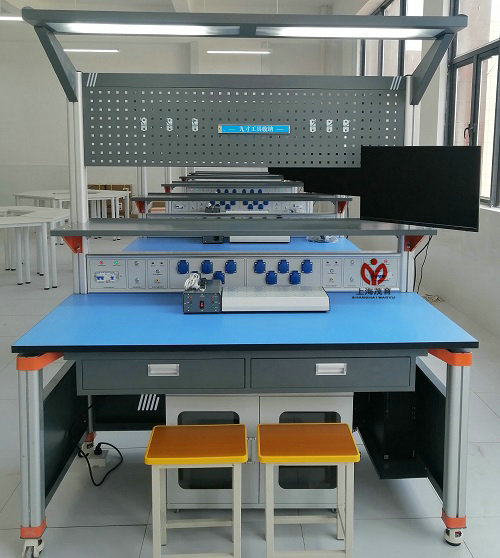

概述：通过学习，使老师具备高素质劳动者和初中级专业人才所必需的电工电子技术的基本知识和基本技能，了解电工电子技术发展的概况；为学生学习专业知识和职业技能，全面提高素质，增强适应职业变换和继续学习的能力打下一定的基础。上海茂育生产的MY-F4电子装调与人工智能创新实训装置适用于高职高专及高级技师的实验、实训要求。适用的专业有电气类、电子类、机械类、机电类及一般工程类专业的<模拟电子技术>、<数字电子技术>、<电工基础>、<电工原理>、<电路与磁路>、<电工学>、<电力电子技术>等课程和非电类专业的《电工与电子技术》中模拟与数字电路模块的数学与实验实训，还可以满足电子实训；电子元件识别与检测、电路板焊接、电子产品装配、电子产品调试、PCB板图的设计等实训项目，是中职学校理想必备设备。

一、中职电子老师必备基础知识：
   运算放大器通过简单的外围元件，在模拟电路和数字电路中得到非常广泛的应用。运算放大器有好些个型号，在详细的性能参数上有几个差别，但原理和应用方法一样。
   运算放大器通常有两个输入端，即正向输入端和反向输入端，有且只有一个输出端。部分运算放大器除了两个输入和一个输出外，还有几个改善性能的补偿引脚。
   光敏电阻的阻值随着光线强弱的变化而明显的变化。所以，能够用来制作智能窗帘、路灯自动开关、照相机快门时间自动调节器等。
   干簧管是能够通过磁场来控制电路通断的电子元件。干簧管内部由软磁金属**组成，在有磁场的情况，金属**能够聚集磁力线并使受到力的作用，从而达到接通或断开的作用。
二、中职电子老师必备基础知识：
   电容的作用用三个字来说：“充放电。”不要小看这三个字，就因为这三个字，电容能够通过交流电，隔断直流电;通高频交流电，阻碍低频交流电。
   电容的作用如果用八个字来说那就：“隔直通交，通高阻低。”这八个字是根据“充放电”三个字得出来的，不理解没关系，先死记硬背住。
   能够根据直流电源输出电流的大小和后级(电路或产品)对电源的要求来先择滤波电容，通常情况下，每1安培电流对应1000UF-4700UF是比较合适的。
三、中职电子老师必备基础知识：
    电感的作用用四个字来说：“电磁转换。”不要小看这四个字，就因为这四个字，电感能够隔断交流电，通过直流电;通低频交流电，阻碍高频交流电。电感的作用再用八个字来说那就：“隔交通直，通低阻高。”这八个字是根据“电磁转换”三个字得出来的。
    电感是电容的死对头。另外，电感还有这样一个特点：电流和磁场必需同时存在。电流要消失，磁场会消失;磁场要消失，电流会消失;磁场南北极变化，电流正负极也会变化。
    电感内部的电流和磁场一直在“打内战”，电流想变化，磁场偏不让变化;磁场想变化，电流偏不让变化。但，由于外界原因，电流和磁场都可能一定要发生变化。给电感线圈加上电压，电流想从零变大，可是磁场会反对，因此电流只好慢慢的变大;给电感去掉电压，电流想从大变成零，可是磁场又要反对，可是电流回路都没啦，电流已经被强迫为零，磁场就会发怒，立即在电感两端产生很高的电压，企图产生电流并维持电流不变。这个电压很高很高，甚至会损坏电子元件，这就是线圈的自感现象。
   给一个电感线圈外加一个变化磁场，只要线圈有闭合的回路，线圈就会产生电流。如果没回路的话，就会在线圈两端产生一个电压。产生电压的目的就是要企图产生电流。当两个或多个丝圈共用一个磁芯(聚集磁力线的作用)或共用一个磁场时，线圈之间的电流和磁场就会互相影响，这就是电流的互感现象。
    大家看得见，电感其实就是一根导线，电感对直流的电阻很小，甚至能够忽略不计。电感对交流电呈现出很大的电阻作用。
   电感的串联、并联非常复杂，因为电感实际上就是一根导线在按一定的位置路线分布，所以，电感的串联、并联也跟电感的位置相关(主要是磁力场的互相作用相关)，如果不考虑磁场作用及分布电容、导线电阻(Q值)等影响的话就相当于电阻的串联、并联效果。
    交流电的频率越高，电感的阻碍作用越大。交流电的频率越低，电感的阻碍作用越小。
电感和充满电的电容并联在一起时，电容放电会给电感，电感产生磁场，磁场会维持电流，电流又会给电容反向充电，反向充电后又会放电，周而复始……如果没损耗，或能及时的补充这种损耗，就会产生稳定的振荡。
四、中职电子老师必备基础知识：
    耦合是传递信号的意思，光电耦合器自然就是用光来完成传递电信号的元件，通常是指有一个发光部分和接收部分对应并制作在一体的电子元件。通常四个有效引脚(即四个引脚接入电路中起作用)为一组。
    光电耦合器的优点是能够轻松实现电源隔离，在用市电的开关电源初次级隔离中最为常用。另外，在计算机外设通信中，也有较多的应用，一个元件中能够集成有多组光电耦合器(每组最少四个引脚)。
    压电陶瓷片能够做性能优良的震动检测器，它是一种电声器件，当加上音频电压后，能够听到声音;当受到振动(产生机械形变)后，能够感应出微弱的电压。
   焊接时，适当的调整被焊接处、烙铁头、焊锡丝(带助焊剂)，让三点合一，充分接触，当焊接处已经有了适当的焊锡和助焊剂时，就应撤走焊锡丝。焊接进程通常掌握在2-3秒比较合适。
    助焊剂：松香水常在工厂当做助焊剂用。大家能够业余自制，用工业酒精(医用酒精较贵，没必要)熔解松香即可。留意：一次不要配得太多，浓度能够灵活掌握。
五、中职电子老师必备基础知识：
    二极管的作用和功能用四个字来说：“单向导电。”二极管常用来整流、检波、稳压、钳位、保护电路等。
在随身听的供电回路中串上一只整流二极管，当直流电源接反时，不会产生电流，不会损坏随身听。
给二极管(硅资料)加上低于0.6V的正向电压，二极管基本上不产生电流(反向就更加不能产生电流啦)，这个电压就叫死区电压、门槛电压、门限电压、导通电压等。
   三极管的作用和功能因为四个字来完成：“电阻可变。”由于三极管等效成的电阻值能够无限制的变化，所以三极管能够用来设计开关电路、放大电路、震荡电路。
    三极管的集电极电流等于基极电流乘以放大倍数，当基极电流大到一定水平时，集电极的电流由于各种原因不可能再增大了，这时集电极电压已经等于或接近发射极电压了，相当于电阻值变成0欧姆。
确信三极管的放大状态绝招：发射结正偏，集电结反偏。
   三极管是电流控制型器件，场效应管是电压控制型器件。场效应管性能优量，但在分立元件中，低电源电压适应性比三极管要差。
   场效应管是电压控制型器件，很容易被静电损坏，所以，场效应管中大多都有保护二极管。
   可控硅实际上是一个高速的、没有机械触点的电子开关，这个开关需要用一个小电流去掌握。这个开关具有自锁功能，即导通后撤走掌握电流仍能维持导通，而一旦截止后，又能维持截止状态。
六、中职电子老师必备基础知识：
   电阻通常都采用色环标示法。色标法就是用棕、红、橙、黄、绿、兰、紫、灰、白、黑十种颜色代表1234567890十个阿拉伯数字，金、银两种颜色代表倍率0.1、0.01或误差5%、10%。套件中附有颜色样本的实物和多款色环电阻
   常见的四道色环要读取三位有效数字，一二位表示有效数，第三位表示倍率。例：黄紫红金，三位有效数为472，表示47乘以102(或加两个0)等于4700，即4.7K欧姆;再如：棕黑黑金，三位有效数为100，表示10乘以100(或加0个0)等于10，即10欧姆。
在实验进程中，如果三极管的基极和其它引脚间不具备有单向导电特性的(或说单向导电特性不明显)，就说明三极管是坏的;另外，即使单向导电特性正常，但不能受基极控制或不稳定，也说明三极管是坏的，或性能很差。
   可控硅在控制极加上合适的触发电流，可控硅就能够从断开状态变成为导通状态，这时，我们取消控制极的触发电流，但可控硅仍然能维持导通状态。如果流过可控硅的电流开始变小，当小于维持导通的能力时，可控硅才关断，直到下次触发时才会导通。
