传感器教学设备差动式电容传感器特性实验

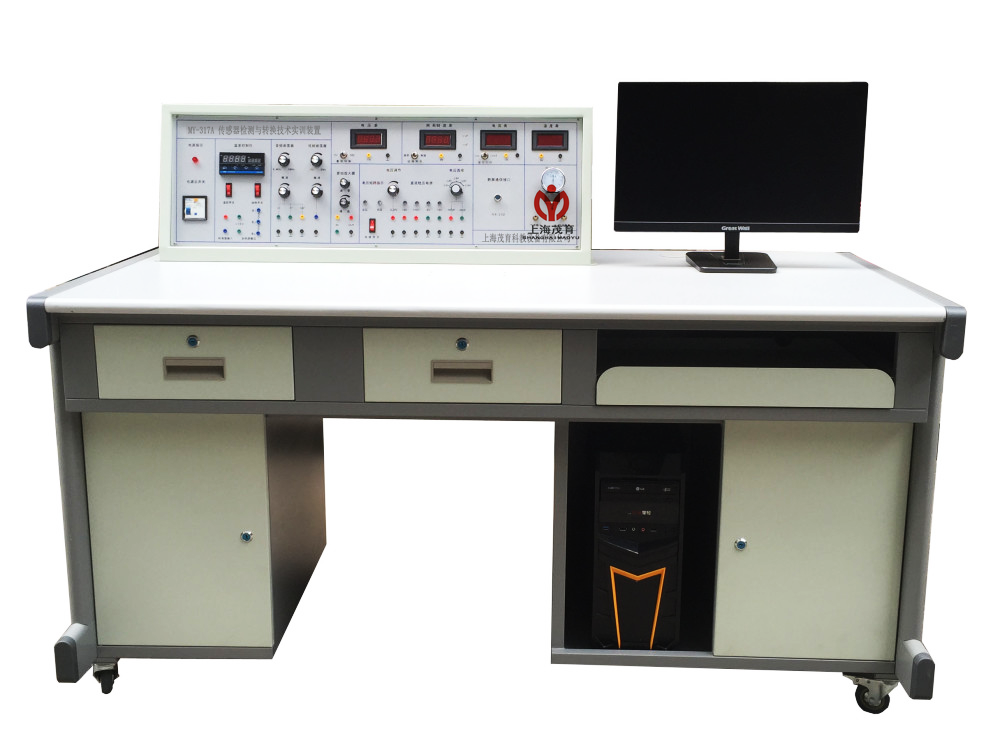

一、传感器教学设备-介绍：
   该实验台是适应不同类别，不同层次的专业要，最新推出的模块化的新产品。传感器技术实训台主要用于各大、中专院校开设的“自动检测技术”、“传感器原理与技术”、“非电量电测技术”、“工业自动化仪表与控制”、“机械量电则”等课程的实验需要。（电脑自备），检测与转换（传感器）技术实训装置（22种传感器）适合高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修、机械和机电一体化等专业的必修课程模块《自动控制技术》和非机电类专业的选修课程《工业自动化》模块的教学和实训。也适合技工学校机电类专业自动控制技术教学内容的实习，还适合职业培训学校的安装、维修电工中级班，安装、维修电工高班，安装、维修电工技师班，安装、维修电工高级技师班的培训和实操。

二、台技术参数：

1、输入电源：AC220V±5%  50±1Hz

2、额定电流：≤5A

3、直流电源：±5V   ±15V

4、稳压系数：±1%

5、电压纹波：≤10mV

6、非线性误差：≤5%

7、测量精度：≤1%

8、功  耗：100VA

9、输出电流：1A

10、相对温度：-5℃～40℃

11、相对湿度：＜85%（25℃）

12、实验台规格外形尺寸：1600×750×1100mm

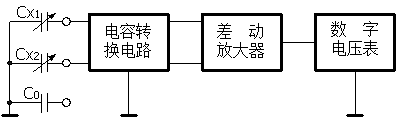

图8-1 电容式传感器实验电路框图

六、实验步骤
    按照实验七的步骤进行实验，注意接入电路板的两个电容为Cx₁和Cx₂。将实验结果记入下表中。

表 8-1

X(mm)						0
UO(mV)						0
