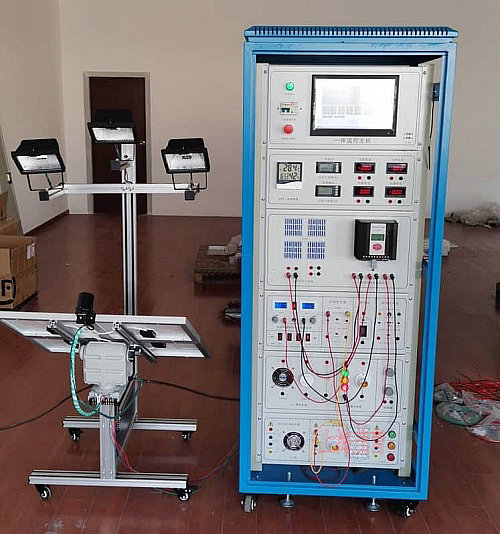

MY-PV39B太阳能光伏发电实验装置





太阳能光伏发电实验装置主要提供于职高、大学、研究生、企业技工以太阳能发电为主课题的研究和培训。
二、
太阳能光伏发电实验装置技术参数:
2.1、太阳能电池板
太阳能电池板采用阵列组装形式,主要采用4块(或更多)小型太阳能电池板组建,可实现太阳能电池板的并接方式和串接方式,进而提供大电流或大电压的两种太阳能电池板组网方式。
1)最大输出功率:4*10W
2)开路电压:21.24V(并联),4*21.24V(串联)
3)短路电流:4*0.75A(并联),0.57A(串联)
2.2、自动跟踪单元
1)跟踪方式:双轴全自动跟踪; 精度:±0.5°
2)水平回转角度:360° ;俯仰角度:180°
3)控制器供电:DC 12V 蓄电池
4)电机供电电源:DC 12V AC-DC电源模块
2.3、照度计
量程:0-225Lx、200-2250Lx、2000-22500Lx和20K-225KLx(225000Lx)自动切换量程。
2.4、含有电压表、电流表、温度表及湿度表
1)直流电压表0-200V、直流电流表2A各两只
2)交流电压表0-500V、交流电流表5A各一只
3)温度、湿度表:温度测量范围:-50℃-+70℃  湿度测量范围:20%-90%
2.5、蓄电池容量7.2Ah、电压12V
2.6、环境监测模块技术指标
含有照度计、温度表、湿度表,单片机时钟系统,实现时间的显示
2.7、13寸工控一体机,带触摸功能
1)C P U:Intel 1037U 1.8GHz 22nm双核处理器TDP 17W超低功耗处理器
2)主 板:Intel M11工控固态节能主板
3)内 存:1G DDR3 1333超高速内存,支持1333/1066MHz内存,最大可支持8GB。
4)硬 盘:24G SSD固态硬盘
5)显 卡:集成Intel  HD Graphics核心显卡,提供VGA、LVDS、双HDMI显示输出,LVDS支持双通道24bit,支持单独显示、双显复制、双显扩展。
6)声 卡:集成ALC662 6声道高保真音频控制器
7)网 卡:集成1个RTL千兆网卡,支持网络唤醒、PXE功能。
8)电 源:外置电源(100V至220V宽幅电压,全球通用)
9)显示屏:13寸LED工控屏 分辨率:1024*600
10)触摸屏:台湾军工Touchkit 4线触摸屏,透光率高;性能稳定,触摸灵敏
11)整机接口:4* USB 2.0接口,其中两个可支持USB3.0(需定制),
12)1* HDMI接口:1* VGA接口,1* RJ-45网络接口,1* Line out(绿色),1* Mic(红色)
13)2*COM串口,1* 12V DC_JACK输入接口
系统状态:
   太阳能控制器(带报警功能):
1)输入电压、电流、功率的数据显示及动态曲线显示
2)输出电压、电流、功率的数据显示及动态曲线显示
3)蓄电池:电压数据显示及动态曲线显示
2.8、太阳能发电逆变器模块技术指标
1)类别:正弦波逆变器
2)输入电压:DC9.7-14.4V,
3)输出电压:AC220±5%和5V
4)欠压保护:9.6V±0.2V
5)过压保护:14.4V±0.2V
6)输出功率:100W
7)峰值功率:300W
8)输出波形:正弦波
2.9、太阳能控制器技术指标:
控制器相关参数:(12V/24V自动切换系统)
(1)具有过充、过放、电子短路、过载保护、独特的防反接保护等全自动控制
(2)采用了串联式PWM充电主电路,使充电回路的电压损失较使用二极管的充电电路降低近一半,充电效率较非PWM 高3%-6% ,增加了用电时间;过放恢复的提升充电,正常的直充,浮充自动控制方式使系统有更长的使用寿命;同时具有高精度温度补偿
(3)欠压电压:12.0V;×2/24V
(4)超压保护:17V; ×2/24V
(5)过载、短路保护:1.25   倍额定电流60秒, 1.5倍额定电流5秒时过载保护动作, ≥3倍额定电流短路保护动作
(6)总额定充电电流:10A
(7)浮充:13.6V;×2/24V;(维持时间:直至降到充电返回电压动作)
(8)控制方式:充电为  PWM 脉宽调剂
  2.10、负载单元
(1)DC12V直流负载五组。(感性负载3组,阻性负载2组)
   1)感性负载有:12V直流风扇、12V直流电机、12V蜂鸣器
   2)阻性负载有:12V交通灯、3W LED灯
(2)AC220V交流负载四组。(感性负载1组,阻性负载3组)
   1)感性负载有:220V直流风扇
   2)阻性负载:220V交通灯.220V 3WLED灯、220V28WLED灯
(3)可调稳压电源(0-12V,0-1A)。
根据要求可升级为0-30V、0-5A的可调恒压恒流稳压电源。
(4)可调电阻箱技术参数如下:
   1)阻值范围:10欧-99.99K
   2)误差范围:±1%
(5)USB接口电压输出:可为电子设备提供5V直流稳压电源。

三、太阳能光伏发电综合实训系统可完成的实验内容:
实验一:太阳能电池板特性实验系列:
1、太阳能电池板开路电压测试实验
2、太阳能电池板短路电流测试实验
3、太阳能电板I-V特性测试实验
4、太阳能电池板最大输出功率计算实验
5、太阳能电池板填充因子计算实验
6、太阳能电池板转换效率测量实验
7、开路电压与相对光强的函数关系实验
8、短路电流与相对光强的函数关系实验
9、太阳能电池板P-V特性测试实验
10、太阳能电池板暗伏安特性测试实验
11、太阳能组件输出特性测试实验
12、串联电阻对填充因子的影响测试实验
13、并联电阻对填充因子的影响测试实验
14、太阳能电池光谱特性测试实验
15、太阳能电池板的串联开路电压测试实验
16、太阳能电池板的串联短路电流测试实验
17、太阳能电池板的并联开路电压测试实验
18、太阳能电池板的并联短路电流测试实验
19、负载特性测试实验
实验二:太阳能自动跟踪实验系列:
1、逐日系统原理实验
2、太阳光跟踪定位传感器原理实验
3、环境对光伏转换影响实验
4、跟踪控制器操作实验
5、传动执行机构接线实训
6、太阳能光控跟踪实验
7、太阳能光控-时控跟踪实验
8、太阳能电池组件环境监测实验
实验三:太阳能蓄电池控制器实验系列:
1、太阳能蓄电池充电控制实验
2、控制器充放电保护实验
3、蓄电池电压、电流测试实验
4、蓄电池电量估测实验
5、控制电池电流流入、输出实验
6、控制器环境温度测量实验
7、控制器光控-时控输出实验
实验四:太阳能应用实验系列:
1、太阳能交、直流风扇实验
2、太阳能路灯实验
3、太阳能警示灯实验
4、太阳能充电器实验
5、太阳能可变阻抗负载实验
实验五:太阳能负载实验系列:
1、最大输出电流实验
2、最大输出功率实验
3、在不同恒压状态下电流特性
4、在不同恒流状态下电压特性
实验六:太阳能光伏逆变器实验系列:
1、逆变器的工作原理分析实验;
2、输出电压、电流测试实验;
3、最大输出功率的估算实验;
4、过载或短路保护演示实验;
5、输入电压防反接演示实验;
6、输入电压范围测试实验;
7、转换效率计算实验;
四、主要设备清单:
序号 名     称 型  号 数 量 单 位
1 太阳能光伏发电综合实训系统(控制台) MY-PVT22 1
2 太阳能电池板 MY-10wp 4
3 双轴跟踪机构、光传感器、模拟光源 MY-PVT22 1
4 光伏控制器带通讯功能 MY-3024 1
5 光伏逆变器(DC-AC转换器)带市电切换 MY-DA300 1
6 室内温、湿度表,带时间显示 HTC-1 1
7 电子电能计量模块 PEM-002 2
8 数显仪表   4
9 交流漏电保护开关 DZ16 1
10 蓄电池及电量显示模块   1
11 工控一体机 10寸 1
12 上位软件   1
13 使用手册 MY-PV39 1
