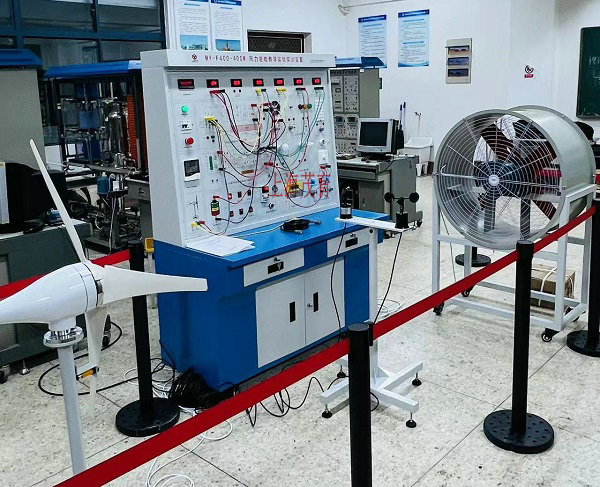

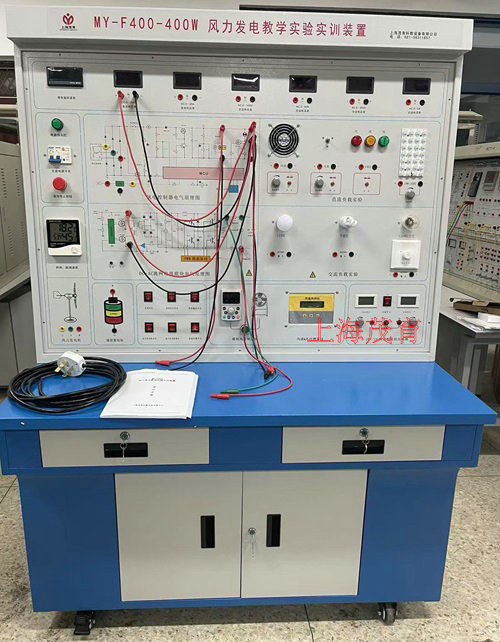

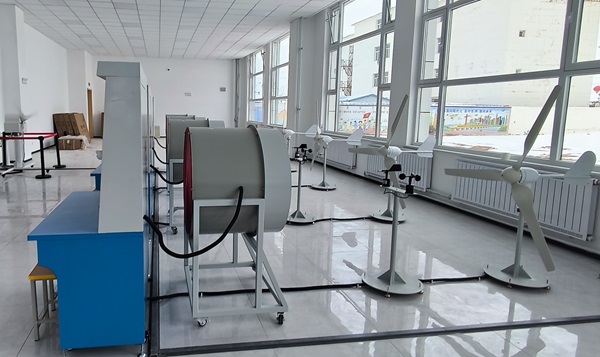

MY-F400-400W风力发电教学实验实训装置

400W风力发电教学实验实训装置-是由发电单元、充电单元、电力蓄能单元、逆变模块、控制单元、载单元、显示单元共七大单元系统组成，系统能进行风力发电相关全过程实验，是职高、大学、研究生以风力发电为主课题的研究和培训、教学的理想产品。
二、教学特点:
1、系统实验平台集成了室内温/湿度仪，风速测量系统，让使用者操作起来更直观。
2、系统采用数字化DSP技术，对蓄电池充放电进行全智能化的管理。
3、系统面板上采用直观的数字仪表和液晶显示，让用户即时了解系统工作状态。
4、系统上的离网电源可以为用户提供交流110V/220V纯正弦波交流电能。
5、风力发电教学实验系统，可以让实训学生自行拆装移动，使用简便、节能环保、无污染。
6、增加分布式发电原理与实验模块，让学生增加对新知识的理解
二、400W风力发电教学实验实训装置-运行技术条件:

风力系统:
1、风轮直径：1.25(m)
2、启动风速：1.5(m/s)
3、额定风速：13(m/s)
4、安全风速：35(m/s)
5、工作形式：上风式永磁同步发电机
6、风叶旋转方向：顺时针
7、风叶数量：3（片）
8、风叶材料：玻璃增强聚丙烯材料
9、电机材料：铝合金&不锈钢
10、模拟风洞：风量：34073 m3/h，1275Pa-2138Pa，2.2kW；
充电系统：
1、额定功率：400(W)
2、额定电压：12/24(V)
3、额定电流：33.3/16.7（A）
电力蓄能系统（机内）：
1、储能形式：阀控式密封铅酸蓄电池
2、额定电压：12V
3、额定容量：100Ah
4、充电方法（恒压），循环︰最大充电电流为5.6A
逆变模块系统（机内）：
1、直流输入电压：10.5～16.8 VDC
2、额定蔬出功率：300W
3、输出电压：110/220VAC
4、输出波形：纯正弦波
5、输出频率：50Hz
6、工作效率：85%
7、功率因数：>0.88
8、波形失真率≤5%
9、工作环境：温度-20℃～50℃
10、相对湿度：﹤90﹪（25℃）
11、保护功能：极性反接、短路、过热、过载保护
控制模块系统
1、工作电压：12VDC
2、充电功率：500W
3、风机功率：400W
4、充电方式：PWM脉宽调制
5、充电最大电流 16.5A
6、过放保护电压 10.5V
7、过放恢复电压 12.6V
8、输出保护电压 16.2V
9、卸载开始电压（出厂值）15V
10、卸载开始电流（出厂值） 12A
11、控制器设有蓄电池过充、过放电保护、蓄电池开路保护、负载过电压保护、输出短路保护、电12、池接反保护、欠压和过压防震荡保护、均衡充电、温度补偿等功能；
负载模块装置系统：
1、风扇：×1个，额定电压：12/24V，工作电流：1.25A，功率：15W
2、交通灯：1组(R,G,B)，额定电压：12/24V，工作电流：0.8A，功率：9.6W
3、马达：×1个，额定电压：12/24V，工作电流：0.35A，功率：5W 转速：20rmp/min
4、交流LED灯×1个，交流节能灯×1个
5、直流模拟负载：12V/24V/28WLED路灯板，带PWM调光功能，输出功率可设置
显示装置系统：
1、直流电流表：× 1个，20A，显示模式︰0.5”LED
2、直流电压表：× 1个，50V，显示模式︰0.5”LED
3、交流电压表：× 1个，500V，显示模式︰0.5”LED
4、交流电流表：× 1个，5A，显示模式︰0.5”LED
5、交流电压表：× 1个，50V，显示模式︰0.5”LED
6、交流电流表：× 1个，50A，显示模式︰0.5”LED
7、时间、温/湿度表：× 1个，-20～99.9℃ 显示时间，室内温、湿度
8、风机转速表：× 1个，5A，显示模式︰0.5”LED
9、风速风向仪：风速：0～45M/S
               风向：0～360°
               精度±0.3M/S±3°
               工作电源：AC220V，50HZ，DC12V可选
               过风速报警、欠风速报警、液晶显示风速、配有与PC通讯的接口
电气开关操作柜：
1、交流漏电开关、紧急停止开关、仪表开关、风机输入开关、直流输入开关
2、仪表显示、控制按钮（开关）、智能型风光互补控制器、风速仪、鼓风机调速。
监控软件：（电脑自配）
1、PC监控模块：监控主机、监控软件。
2、显示内容：蓄电池电压、风机电压、光伏电压、风机电流、光伏电流、风机功率、光伏功率，能量模拟图，当前风速（米/秒），当前风向（度），当前风力资源平估。
三、教学项目及实验内容：
实验1.风力发电基础理论原理性实验
实验2.风力发电系统设计实验
实验3.风力发电基础理论与应用技术仿真实验
实验4.风力发电相关测量技术实验
实验5.风力发电控制技术实验
实验6.风力发电电力电子实验
实验7.过放保护、过放恢复、过充保护、过充恢复
       均充保护、均充恢复、浮充保护、浮充恢复
实验8.过风速报警、欠风速报警、液晶显示风速
实验9.风力发电系统的直接负载实验
实验10.风力发电系统的风速变化影响实验
实验11.限速机械保护系统原理实验
实验12.限速电控保护系统原理实验
实验13.风机过功率保护实验
实验14.风机超速保护实验
实验15.不同转速下风力发电曲线实验
实验16.风况检测实验
实验17.独立风机系统实验
实验18. 综合实验。
四、主要设备清单：

序号	名称	数量	单位
1	风力发电系统操作台	1	台
2	400W风力发电机	1	台
3	塔架、拉索	1	套
4	转速仪表（含支架）	1	台
5	风力发电控制器	1	台
6	蓄电池组55Ah	2	组
7	实验附件	1	套
8	软件	1	套
