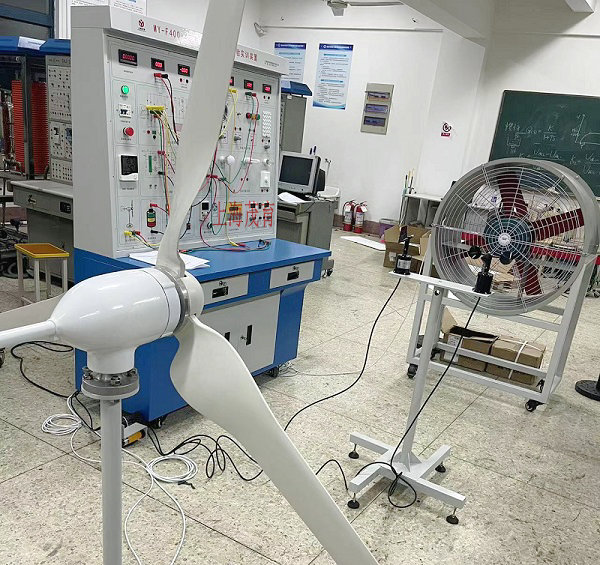

MY-F400小型风力发电实训装置


小型风力发电实训装置由风力发电机、风力发电控制器、电力蓄能单元、逆变模块、开关控制单元、负载单元、显示单元共七大单元系统组成,系统能进行风力发电相关全过程实验,是职高、大学、研究生以风力发电为主课题的研究和培训、教学的理想产品。
教学特点:
1、系统实验平台集成了室内温/湿度仪,风速测量系统,让使用者操作起来更直观。
2、系统采用数字化DSP技术,对蓄电池充放电进行全智能化的管理。
3、系统面板上采用直观的数字仪表和液晶显示,让用户即时了解系统工作状态。
4、系统上的离网电源可以为用户提供交流110V/220V纯正弦波交流电能。
5、风力发电教学实验系统,可以让实训学生自行拆装移动,使用简便、节能环保、无污染。
6、增加分布式发电原理与实验模块,让学生增加对新知识的理解
二、小型风力发电实训装置系统运行技术条件
1.风力系统
1)风轮直径:1.65(m)
2)启动风速:1.5(m/s)
3)额定风速:12(m/s)
4)安全风速:35(m/s)
5)工作形式:上风式永磁同步发电机
6)风叶旋转方向:顺时针
7)风叶数量:3(片)
8)风叶材料:玻璃增强聚丙烯材料
9)电机材料:铝合金&不锈钢
模拟风洞:
10)风量:34073 m3/h,1275Pa-2138Pa
11)电压:三相四线 380VAC
12)功率:2.2kW
13)调速单元:2.2KW 矢量变频器,输出频率:0-100Hz
2.充电系统
1)额定功率:400(W)
2)额定电压:12/24(V)
3)额定电流:33.3/16.7(A)
3.电力蓄能系统(机内)
1)储能形式:阀控式密封铅酸蓄电池
2)额定电压:12V
3)额定容量:55Ah
4)充电方法(恒压),循环︰最大充电电流为5.6A
4.离网逆变模块系统
1)直流输入电压:10.5~16.8 VDC
2)额定蔬出功率:300W
3)输出电压:110/220VAC
4)输出波形:纯正弦波
5)输出频率:50Hz
6)工作效率:85%
7)功率因数:>0.88
8)波形失真率≤5%
9)工作环境:温度-20℃~50℃
10)相对湿度:﹤90﹪(25℃)
11)保护功能:极性反接、短路、过热、过载保护
5.控制模块系统
1)工作电压:12VDC
2)充电功率:500W
3)光伏功率:100W
4)风机功率:400W
5)充电方式:PWM脉宽调制
6)充电最大电流 16.5A
7)过放保护电压 10.5V
8)过放恢复电压 12.6V
9)输出保护电压 16.2V
10)卸载开始电压(出厂值)15V
11)卸载开始电流(出厂值) 12A
12)控制器设有蓄电池过充、过放电保护、蓄电池开路保护、负载过电压保护、输出短路保护、电池接反保护、欠压和过压防震荡保护、均衡充电、温度补偿等功能;
6.负载模块装置系统
1)风扇:×1个,额定电压:12/24V,工作电流:1.25A,功率:15W
2)交通灯:1组(R,G,B),额定电压:12/24V,工作电流:0.8A,功率:9.6W
3)马达:×1个,额定电压:12/24V,工作电流:0.35A,功率:5W  转速:20rmp/min
 交流LED灯×1个,交流节能灯×1个
4)直流模拟负载:12V/24V/28WLED路灯板,带PWM调光功能,输出功率可设置
7、测风系统
1)测量范围:   风速:0~60m/s
2)精 度 :     ±0.1m/s
3)工作电源:   AC 220V±20%  50HZ, DC12V、5V或其他供电。
4)记录间隔:   1分钟~240分钟连续可设置
5)内部存储:   4M bit
6)环境温度:   -40℃~50℃
7)转速传感器: 0~5000 风力发电机转速检测显示(室内)
8)过风速报警中断输出功能,可以设备闭环形式连接,增加实验安全性。
8.显示装置系统
1) 直流电流表:× 1个,20A, 显示模式︰0.5”LED
 2)直流电压表:× 1个,50V, 显示模式︰0.5”LED
 3)交流电压表:× 1个,500V,显示模式︰0.5”LED
4)交流电流表:× 1个,5A,  显示模式︰0.5”LED
5)交流电压表:× 1个,50V, 显示模式︰0.5”LED
6)交流电流表:× 1个,50A, 显示模式︰0.5”LED
7)时间、温/湿度表:× 1个,-20~99.9℃  显示时间,室内温、湿度
8)风机转速表:× 1个,5A,  显示模式︰0.5”LED
9.电气开关操作台
   交流漏电开关、紧急停止开关、仪表开关、风机输入开关、直流输入开关
  仪表显示、控制按钮(开关)、智能型风光互补控制器、风速仪、鼓风机调速。
10、监控软件
1)PC监控模块:监控主机、监控软件。
2)显示内容:蓄电池电压、风机电压、光伏电压、风机电流、光伏电流、风机功率、光伏功率,能量模拟图,当前风速(米/秒),当前风向(度),当前风力资源平估。
三、小型风力发电实训装置教学项目及实验内容:
1、风力发电基础理论原理性实验
2、风力发电系统设计实验
3、风力发电基础理论与应用技术仿真实验
4、风力发电相关测量技术实验
5、风力发电控制技术实验
6、风力发电电力电子实验
7、过放保护、过放恢复、过充保护、过充恢复
       均充保护、均充恢复、浮充保护、浮充恢复
8、过风速报警、欠风速报警、液晶显示风速
9、风力发电系统的直接负载实验
10、风力发电系统的风速变化影响实验
11、限速机械保护系统原理实验
12、限速电控保护系统原理实验
13、风机过功率保护实验
14、风机超速保护实验
15、不同转速下风力发电曲线实验
16、风况检测实验
17、独立风机系统实验
18、综合实验。
、主要设备清单
序号 名     称 型  号 数 量 单 位
1 风力发电系统操作台   1
2 400W风力发电机   1
3 塔架、拉索   1
4 转速仪表(含支架)   1
5 风力发电控制器   1
6 蓄电池组55Ah   1
7 实验附件   1
8 软件   1
