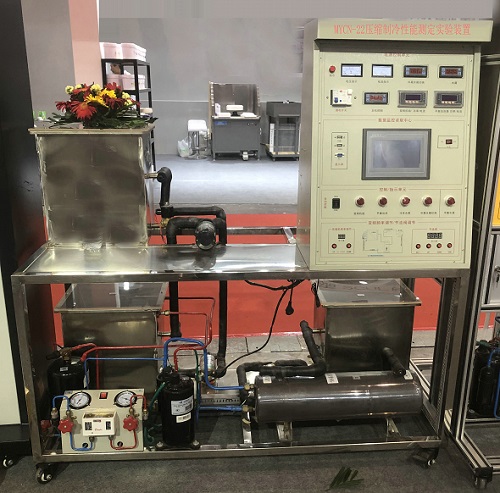

MYCN-22压缩制冷性能测定实验装置
压缩制冷性能测定实验装置-是专门为职业院校制冷类相关专业而研制的实训装置，能开设制冷压缩机性能参数的测定实训，还能进行制冷循环基本原理的演示实训。强化了学生对空调制冷压缩机性能系统故障诊断与维修等综合职业能力。能满足实训教学需要。
一、技术参数：
1. 工作电源：单相三线～ 220V 10% 50Hz
2. 工作环境：温度 -10 ℃～℃～+40 相对湿度＜ 85%(25 海拔＜ 4000m
3.装置容量：小于等于 3.5kVA
4. 制冷剂： R22
5. 制热量： 2.3kW
6. 安全保护：具有漏电压、漏电流过流保护装置，安全符合国家标准。
二、实验装置功能
1、标准工况下的制冷量、制热量实验
2、模拟产生各制冷系统参数变化对制冷性能和制热能效比的影响
3、系统主要性能参数的计算
4、定频压缩机性能测试
5、进行制冷循环过程和热泵演示，可观察制冷工质的蒸发、冷凝过程及压缩机
的工作现象。
6、变频压缩机性能测试
7、电子膨胀阀的调试，
8、演示在不同条件下压缩制冷循环以及系统内的能量平衡。
9、研究压 缩机在不同的冷却温度下制冷效率和制冷系数。
10、测定设备冷却系统的总体传热系数。
11、研究热力膨胀阀在系统中的作用。
12、研究在不同冷却温度下，冷却水的吸热。
13、在不同冷却温度下，研究热泵的性能。
14、设备的电功率、和额定功率的变化
15、制冷量、制热量实验
三、主要配置：
|
序号 |
名称 |
型号 |
单位 |
数量 |
|
1 |
压缩机 |
IP/220W |
个 |
1 |
|
2 |
1P制冷机组 |
|
套 |
1 |
|
3 |
高压表 |
3.5MP |
个 |
1 |
|
4 |
低压表 |
1.5MP |
个 |
1 |
|
5 |
视液器 |
3/8 |
个 |
1 |
|
6 |
储液器 |
1.5P/3/8 |
个 |
1 |
|
7 |
过滤器 |
3/8 |
个 |
1 |
|
8 |
手阀 |
3/8 |
个 |
2 |
|
9 |
压力控制器 |
|
套 |
1 |
|
10 |
膨胀阀 |
2MM |
个 |
1 |
|
11 |
加液阀 |
自动式 |
个 |
1 |
|
12 |
蒸发器 |
IP干式，不锈钢 |
套 |
1 |
|
13 |
冷凝器 |
IP干式，不锈钢 |
套 |
1 |
|
14 |
过冷器 |
冷凝器自带 |
套 |
1 |
|
15 |
水箱 |
不锈钢400*300*350MM |
个 |
1 |
|
16 |
架子 |
|
套 |
1 |
|
17 |
有机玻璃 |
400*300*350MM |
块 |
1 |
|
18 |
水泵 |
不锈钢1.5T/H |
个 |
2 |
|
19 |
流量计 |
4-20M |
个 |
2 |
|
20 |
加热器 |
1.5KW |
个 |
1 |
|
21 |
温度控制器 |
|
个 |
2 |
|
22 |
PT100 |
|
2 |
10 |
|
23 |
触摸屏 |
7寸 |
个 |
1 |
|
24 |
电力，电流，电压 |
屏上能测量机组电压、电流、功率、功率因数、无功功率、有功功率 |
个 |
1 |
|
25 |
压力传感器 |
4-20MA 3MP |
个 |
2 |
|
26 |
制冷量控制模块 |
|
套 |
1 |
|
27 |
压缩机驱动模块 |
可手动调节输出频率30～100HZ 可显示压缩机当时的运行频率 |
套 |
1 |
|
28 |
说明书 |
茂育配套 |
|
|
