吸附吸传热传质性实训台

一、MYCN-39 吸附吸传热传质性实训台-概述：

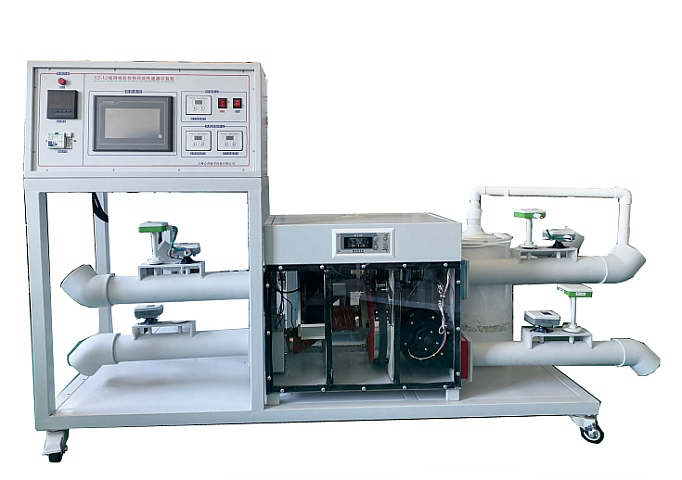

实验台由空气处理装置、除湿转轮、再生加热器、风机、空调室、温度/湿度传感器、系统等组成。实验台中的空气预处理装置可产生不同温度、湿度的处理空气，以模拟空气参数的变化；除湿转轮部分拟分别采用单轮结构，可分成再生区、处理区，且各区的角度可根据研究需要相应地进行调整；风机以便调节系统的风量，转轮配置调速装置以实现转速的调节；再生加热器可对再生空气分别采取蒸汽加热和；系统的空气流程也可进行相应的调整。

二、技术及性能参数：
1、工作环境温度0-40℃。
2、工作环境湿度：< 80% 。
3、单相220V/50 Hz。功率：3.5KW
4、风速度可调整。最大400M/H
5、组装后外形尺寸：2500×700×1200（mm）
三、设备功能组成：
是采用吸附的方法除掉空气中的水分，由附载特殊材料的吸湿物质（分子筛，硅胶，氯化锂等）做成的除湿转轮，被静止的密封条分成90°的再生区和270°的处理区，随着转轮缓慢的（8~10转/小时）转动，转轮在处理区吸附水分后转到再生区被再生（脱附），然后又进入处理区吸附水分，从而连续不断的处理空气，使之达到要求的湿度。对于不同的生产环境或实验室，有着不同的湿度要求，可提供露点温度从-20~-60℃干燥空气。
四、系统主机组成：
1、主要由送风管、出风管送、加湿器，温湿度变送器测量元件组成，平台底部安装有四个可移动轮子，方便移动
2、处理空气与再生空气风量可调节，可实现三档或无极调节，可对空气进行吸附除湿，开展吸附除湿与再生实验
3、再生空气循环试验台：
1）采用加热器加热，热阻小、换热效率高，
2）温度控制精准；
3）再生空气温度控制，准确度在±0.2℃
4）再生空气风机，可调速度风机、可调节电加热器，
5）再生空气30-100℃；
4、湿度变量加湿器：
电子式功率，可调节空调空间的湿度，0-100HR。
5、空气处理系统：
 1）由再生空气管道、再生空气管道、送风机、温度、湿度、测量系统组成
2）管道直径100MM，材质：金属
6、空气加热器：、
再生空气30-100℃，功率3.5KW
7、主机系统：
1）处理风量：170M3/H，功率：3.5KW，处理风剩余压100PA，出风口120MM，除湿：3KG/H，再生风量200M3/H，，再生风口125MM
2）可对空气进行吸附除湿，开展吸附除湿与再生实验
3）处理空气与再生空气风速可调节；
3）具有加湿设备，可实现处理空气与再生空气
8、控制柜：
板金喷结构，美观大方
9、显示系统：
1）7寸触摸屏，可显示进出风湿温度，进出风压力（传感器200PA）、可显示各点温度，压力。流量，风速度
2）测量、显示、存储所有用电设备功率，包括再生加热功率、处理空气与再生空气风机功率、转轮电机功率，精度≤1%；
10、测量系统
1）可准确控制风机功率、处理空气与再生空气温度、相对湿度、转轮转速
2）处理空气与再生空气流量计、高精度温湿度传感器、调节系统、数据采集与显示等组成
3）测量、显示、存储处理空气与再生空气流量，精度：±1%
4）测量、显示、存储处理空气与再生空气进出口温湿度传感器，温度：±0.1℃，相对湿度±2%
10、数据模拟量
模拟输入4-20MA，电压：DC24V，输入通道8路，通信协议：485/232。输出4-20MA。
五、主要用途：
1、了解转轮除湿空调原理
2、了解转轮除湿空调处理过程
3、测试湿气在转轮除湿系统中各个点的湿度实验
4、通过实验加深对掌握测量热质交换过程、相对湿度、阻力特性的方法；热交换效率系数和接触系数的测定方法
