变频空调实训装置

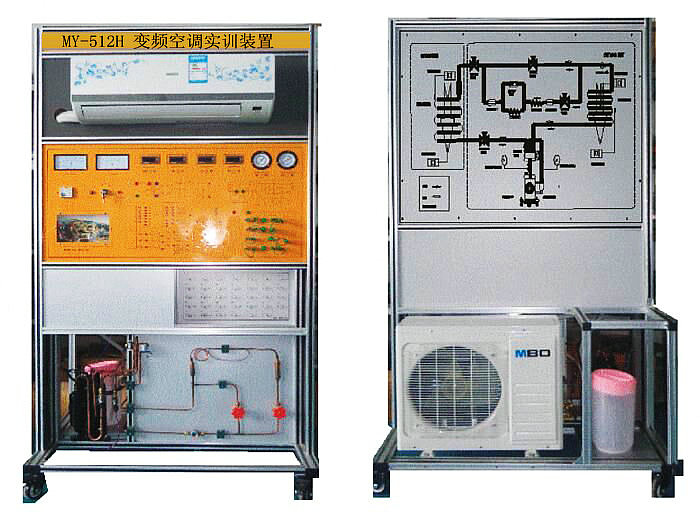

MY-512H 变频空调实训装置-是按照职业教育的教学和实训要求研发的产品。适合高职院校、中职学校的制冷技术、制冷流体机械、家用制冷设备原理与维修、冷库与冷藏技术、制冷设备维修工（初级、中级、高级）实训等教学实训装置。培养掌握空调与制冷技术专业理论知识和专业实践技能，从事空调、制冷设备及系统的技术升级、改造设计、安装、调试、维护、维修、技术管理等方面的技能应用型人才。

二、实训装置特点：
1、系统采用真实的格力的制冷机组，与实际教学接轨。整个空调系统真实完整, 与市场上的遥控热泵空调的总体结构、性能完全相同。具有制冷、制热、通风、除湿、温度、风速选择、定时、扫风控制、睡眠、自动等功能。
2、整套实训装置集制冷系统、电气控制系统、故障模拟系统于一体，系统真实完整,结构清晰、紧凑，与实际空调制冷系统、电气系统一致，满足对实训的要求。
3、空调实训装置直观展示了热泵型分体空调的系统结构、工作原理，可清楚的看到制冷循环系统结构及主要部件的实物，系统还配置有交流电压表、交流电流表、温度表、真空压力表、背后有整个热泵空调系统原理图；主面板左边设有一块有机玻璃板，透过它可看到空调器主控板的器件及布局；主面板中间印有控制系统原理图，并设有相应测试点；便于教学演示讲解及学生对课本知识的理解掌握。此外，管路中设有视液镜可观察制冷剂状态；高压管路为红色部分，低压管路为蓝色部分。相应部件均有名称标识。
4、空调装置设有室外机部件电气控制线路接线区域，可完成对电气连接、压缩机绕组判断等，有利于学生将理论应用于实际，并培养学生实际操作动手能力。
5、可模拟故障设置，学生根据工艺分析故障可能产生的原因，确定故障发生的范围，并进行排故。有利于开展技能鉴定、考核工作。
三、技术性能：
1、输入电源：单相三线 AC220V ±10%  50Hz
2、装置容量：＜1kVA
3、外形尺寸：1000mm×700mm×1610mm
4、制冷剂类型：R22
5、安全保护：具有漏电压、漏电流保护装置，安全符合国家标准
四、设备配置功能：实训装置由控制屏、实训桌、空调室外机组、空调室内机组、测量仪表、模拟故障检测单元、模拟故障箱等组成；
1、实训台：铝合金双层亚光密纹喷塑结构，铝质面板。桌面为防火、防水、耐磨高密度板,结构坚固。装置背面可观察制冷系统管路的结构，前，用于模拟空调机机电气故障排除和设置。
2、设有老师故障设置故障单元，老师可在设置单元内设置几十个故障。
3、学生故障排除单元，当老师设置好故障后，学生可分析故障，检测出故障的发生单元和位置，也可通过数据分析系统自动测试来测出故障的发生单元并排除故障。
4、空调整机单元1套：包括热泵型分体空调所必需的一些部件，如蒸发器、冷凝器、压缩机、四通阀等，管路中还设有控制阀等实训所必需的部件。
5、交流电源控制单元：单相三线220V交流电源供电，交流电压表1只， 测量范围０～250V,用于监测电网电压；交流电流表1只,测量范围０～5A，用于观测系统启动电流及监测系统正常工作电流，漏电保护器控制控制屏总电源，控制屏的供电由钥匙开关控制。
6、制冷系统压力检测单元：提供2只真空压力表，测量范围分别为-0.1～1.5MPa、-0.1～3.5MPa,可显示系统工作时低压侧和高压侧的压力。
7.、温度检测单元：提供4只温度表，，三位半数显，分别测量进风口温度、出风口温度、冷凝器温度和蒸发器温度。
8.、模拟故障设置：模拟故障设置多元化，制冷故障设置有蒸发器脏堵、冷凝器脏堵、毛细管脏堵、毛细管冰堵；电气故障 设置类型有电源电路、温度传感电路、驱动电路、压缩机保护电路、室内风机调速电路等故障点。
五、空调器运行数据分析系统：
1、数据测试系统可快速测量空调故障发生的电路部分
2、可鉴听空调机有通信收据。
3、可模拟个机与空调机内机的空调通信收据，从而来控制内机
4、测量机器的运行状态，读出各传感器的实时温度。
5、可测量各个个空调运行数据
6、可模拟个机与空调机内机的空调通信收据，从而来控制外机
六、空调实训装置故障说明：
1、断开N2线圈：模拟变压器T的副边N2开路，整机不工作
2、断开桥式整流桥堆：模拟桥式整流桥环+12V无输出，整机不工作
3、断开7805稳压块输出：模拟7805稳压块坏+5V无输出，整机不工作
4、断开红外接收管1脚：模拟红外接收管无电源输入，不能遥控
5、断开X105温度传感器电阻：模拟室内环境温度很高，可制冷不能制热
6、外机管温传感器坏，空调器不工作，显示故障代码
7、外机环境温传感器坏，空调器不工作，显示故障代码
8、外机压力保护传感器坏，空调器不工作，显示故障代码
9、内机步进电机坏，空调器工作，不扫风。
10、内机管温传感器坏，空调器不工作，显示故障代码
11、室内传感器坏，空调器不工作，显示故障代码
12、室内风机调整电路坏，空调器不工作，显示故障代码
13、断开步进电机两组线圈：模拟步进电机两组线圈开路
14、断开继电器RY4线圈：模拟继电器RY4线圈坏，辅助不起作用
15、断开继电器RY2线圈：模拟继电器RY2线圈坏，室外风机不转
16、断开继电器RY7线圈：模拟继电器RY7线圈坏，室内风机低速时风机不转
17、断开继电器RY6线圈：模拟继电器RY6线圈坏，室内风机中速时风机不转
18、断开继电器RY5线圈：模拟继电器RY5线圈坏，室内风机高速时风机不转
19、断开继电器RY1线圈：模拟继电器RY1线圈坏，压缩机不工作
20、断开继电器RY3线圈：模拟继电器RY3线圈坏，电磁四通阀不工作
21、断开7个继电器工作指示灯：7个继电器的工作电源指示灯不亮
22、模拟电网电压的波动：模拟电网电压调压器可调
七、变频空调实验装置实训项目：
1、初级技工基本技能实训
2、制冷系统专用工具的基本操作
3、制冷系统管件焊接
4、制冷系统的检漏
5、制冷系统的抽真空与充注制冷剂R22
6、中级技能实训（设计、安装、调试及检修）
7、格力KFR-23型空调主控板电路原理
8、空调电器元件的测量及系统运行
9、格力KFR-23型空调器故障与分析
10、空调检测与故障分析

---
