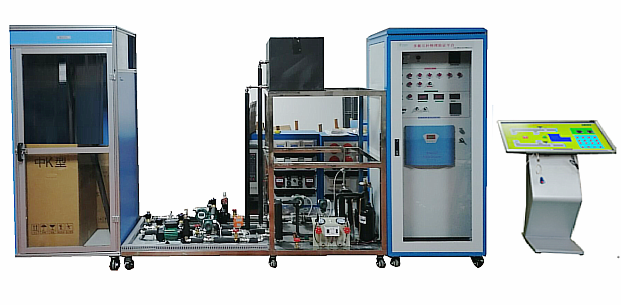

太阳能热水与中央空气调节系统平台

一、MYCN-37 太阳能热水与中央空气调节系统平台-概述：
太阳能热水与中央空气调节系统实训装置是利用太阳能板发电来维持空调系统制冷采暖的中央空调类型。一般的中央空调，主要采用电能作为主要能源，在电能的驱动下保持压缩机、风机的运转，从而向室内持续输送冷暖风。太阳能中央空调则充分利用太阳能，通过太阳能集热板将太阳能有效收集并转化为空调制冷采暖所需要的电能。在太阳能中央空调系统中，电能仅仅是辅助能源，消耗量低，因此太阳能中央空调十分节省电能。

二、技术参数
1、工作电源：三相五线制 AC 220V±10% 50Hz
2、安装尺寸：长×宽×高200×700×220cm()
3、整机容量:最大供冷量：2.3kW；
4、最大输入总功率：4.5kW；制冷额定功率：1.5kW；制热额定功率：2.5kW
5、制冷剂：R22；
三、系统功能特点组成：
太阳能与中央空气调节系统装置，是太阳能集热器，将太阳能转化为直流，经过储能、变换，并网、并通逆变系统转换成交流电能、带动制冷系统工程中的压缩机，然后在制冷工况过程中，把水箱温度升高/降低，水箱中的冷热水经水泵传递到室内，从而保证中央空调正常采暖/供冷。
在夏季，利用制冷机有效降低了水箱内的水温。经过制冷机冷却后的冷媒水被输送到空调箱中，满足室内制冷需要。
在冬季，利用制冷机有效升高了水箱内的水温。经过制冷机冷却后的热媒水被输送到空调箱中，满足室内供暖需要。
*太阳能与中央空气调节系统装置是能源利用工程技术，它可以实现太阳发电、太阳能储能、制冷热泵、空气调节、数据管理控制等五大主要系统组成。
1、太阳能发光伏板：
太阳能发电主要由太阳能光伏板、太阳能支架、配输电系统组成，太阳板参数：1500W，电压24V。
2、太阳能储能
由太阳能储能储能电池、100A/2时与控制器、迸网逆变器1500W、
3、空调制冷与空调热泵系统：
制冷系统由压缩机、冷凝器：蒸发器、过滤器，膨胀阀、压力表组成，热泵是基于空调制冷基础中，压缩机高效工作过程中，利用制冷系统中换热器的热泵原理与介质之间的热交换来完成，利用水的导热性来实现热泵过程。
4、空调调节、
空气调节系统由风机盘管、冷暖水箱、水泵、流量计、空调该种室内换热系统的制冷和供热都是通过对空气的降温或升温实现的。
*5、控制与数据系统
1）采用开放式钢框架结构，各部件布局合理操作方便。控制系统由电控柜、10路温度采集模块、流量数据采集、电磁阀控制系统、空调组态监控软件组成。
2）可实现太阳能发电数据量计算、电池储能量、空调电参数、功率等功能
6、主机系统
整个由PC进行通信，从而控制整个空调的运行，也可通过网络实现远程控制。空调的运行参数由传感器及变送器进行采集，并通过A/D模块转换后送入数据中，再由送到PC中进行实时显示监控。
冷水机配置表

编号	名称	单位	数量	说明
1	制冷热泵系统	套	1
2	换热器	只	2
3	实验移动平台	套	1
4	PT100温度电阻	只	10	0.1级
6	太阳能板模块	批	1	1000W
7	电池储能模块	只	1	100A
8	并网控制器模块	只	1	1500W
9	涡轮流量计	只	2	4-20MA
10	数据采集控制模块	套	1
11	水管组件	套	1
12	水泵	台	2
13	风机盘管	套	2

五、实训项目要求：
1、空气热泵机组的原理与结构组成
2、热泵机组的原理与结构组成
3、太阳能与中央空气调节系统电气自动控制原理
4、太阳能与中央空气调节系统组夏季运行工况调试
5、太阳能与中央空气调节系统组冬季运行工况调试
6、掌握太阳能与中央空气调节系统组成方式
7、理解太阳发电系统组成
8、理解太阳储能发电原理
9、太阳能并网模式相互转换
