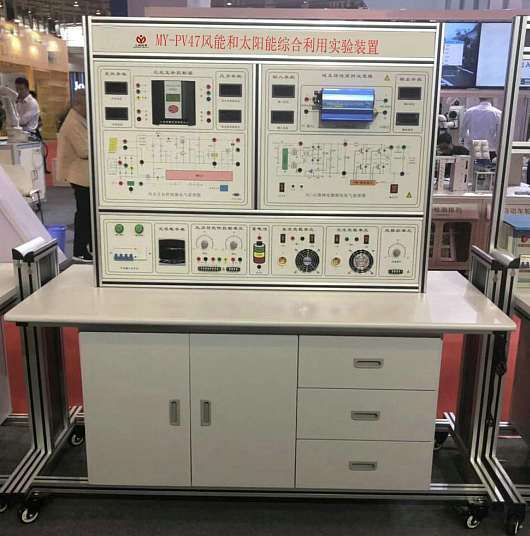

风能和太阳能综合利用实训台

一、MY-PV47 风能和太阳能综合利用实训台-是集风能、太阳能于一体的新型综合教学演示及实验系统，主要提供于职高、大学、研究生、企业技工以太阳能发电为主课题的研究和培训；可以帮助学生，进一步理解风能、太阳能发电站整个系统的原理学习并探讨工程实际应用技能。

二、实训运行技术条件（单相输出）
1、1、发电单元
风能
  1) 风洞调速范围：0～11 m/s
  2) 风力发电机额定输出电压：12VDC，功率：400W
  3) 风机类型；永磁同步发电机，上风式
  4) 启动风速；2.58m/s
  5) 风叶材质：碳光纤化合物
模拟风洞模块
 1) 风量：2003 mз/h
 2) 风压：210Pa
 3) 转速：1440 r/min
 4) 功率：0.75kW
◆ 可调风速：0～11级连续可调
  光能
◆ 光伏模块功率：30Wp 2组
◆ 光伏模块输出工作电压：17.5VVDC
◆ 光伏模块工作电流：1.56A 峰值
◆ 模拟光源模块：200W*2
1、2、充电单元
 1) 工作电压：12VDC
 2) 充电功率：400W
 3) 充电方式：PWM脉宽调制
 4) 充电最大电流 35A
 5) 过放保护电压 11V
 6) 过放恢复电压 12.6V
 7) 输出保护电压 16V
 8) 卸载开始电压（出厂值）15.5V
 9)卸载开始电流（出厂值） 15A
 10) 保护功能：蓄电池过充电、蓄电池过放电、蓄电反接、负载超载、防雷、风机限流、风机自动刹车和手动刹车。
 11) 控制器设有蓄电池过充、过放电保护、蓄电池开路保护、负载过电压保护、夜间防反充电保护、输出短路保护、电池接反保护、欠压和过压防震荡保护、均衡充电、温度补偿、光控开关功能；
 12) 负载为100W以下的12V/24V直流负载，控制单元一通道为常开输出，另一通道为多类定时输出（光控开、光控关，定时开、定时关，）。
1、3、电力蓄能单元（机内）
 1) 蓄电池类型：免维护胶体蓄电池
 2) 蓄电池组容量:12V/55Ah
 3) 蓄电池数量： 1个
1、4、DC-AC逆变单元(机内）
 离网模块
 1) 直流输入电压：10.8～16.8VDC
 2) 额定蔬出功率：300W
 3) 输出电压：110VAC
 4) 频率范围：50Hz
 5) 工作效率：85%
 6) 功率因数：>0.88
 7) 波形失真率≤5%
 7) 工作环境：温度-20℃～50℃
 8) 相对湿度：﹤90﹪（25℃）
 9) 保护功能：极性反接、短路、过热、超载保护
二、控制单元
 1) 400W/12V 高性能风光互补智能控制器（Zigbee无线传输、RS232串口输出）（室内）2) 风速传感器：0-60m/s（室内）
  3) 温度传感器：-10℃～100℃（室外）
  4)转速传感器：0～5000 风力发电机转速检测显示（室内）
三、负载单元
   1）12VLED照明、220V LED照明、220V交流风扇
   2）12V直流输出，DC12VLED照明、DC12V直流风扇
3、1、显示单元
   1） 直流电压表：光电池充电电压、逆变输入电压
   2） 直流电流表：光电池充电电流、逆变输入电流
   3） 直流功率表：光电池充电功率
   4） 交流电压表：逆变器输出电压、风力输入电压
   5） 交流电流表：逆变器输出电流
3、2、数码管显示
  1） 通用开＋通用关；光控开＋光控关；光控开＋时控关；
3、3、开关单元
 交流总开关；交流负载开关；直流负载开关；风机输入开关；光电池输入开关；；电源转换开关；3.3V/5V/9V/12V电压转换开关。
四、监控软件
 PC监控模块：监控主机、监控软件。（电脑自配）
 显示内容：蓄电池电压、风机电压、光伏电压、风机电流、光伏电流、风机功率、光伏功率，能量模拟图，当前风速（米/秒），当前风向（度），当前风力资源平估。
五、教学及研究实训项目：
5、1、永磁同步风力发电机系统运行过程风能量变换演示和实验
实验1、风力发电基础理论原理性实验
实验2、风力发电系统设计实验
实验3、风力发电控制技术实验
实验4、风力发电相关测量技术实验
实验5、风力发电基础理论与应用技术仿真实验
实验6、发电机转速与输出电压关系实验
实验7、发电机转速与输出电流关系实验
实验8、发电机转速与输出频率关系实验
实验9、风速即转速与与出功率关系实验
5、2、太阳能电池控制运行过程光能量变换演示和实验
实验1、光伏摸块单元组成原理。
实验2、太阳能基本理论实验
实验3、太阳能发电基础理论及应用技术实验
实验4、太阳能风力发电测量技术实验
实验5、太阳能发电控制技术实验
实验6、太阳能光电池能量转换组合原理。
实验7、在不同天气和日照强度下光波对光伏转换效率的影响实验。
实验8、在不同季节太阳运轨变换下对光伏能量转换的影响实验。
实验9、在不同季节环境温度变换下对光伏能量转换的影响实验。
实验10、风光互补发电实验

---
