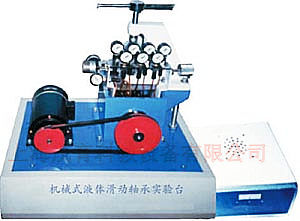

机械式液体滑动轴承实验台,机械式液体滑动轴承实验装置,机械式液

一、主要技术参数：
1、电机功率：355W；电源：220V交流/50HZ
2、电机调速范围：0─500转/分，
3、管路油压表数量：8个、精度：2.5级量程0－1MPa
4、允许最大加载力为0～2000N精度：0.05％；
5、圆柱滚子允许最大工作转速为300rpm
6、轴瓦内直径d=70mm；B＝125mm； 光泽度▽7（1.6 ）；材料ZQSn6─6─3；
7.摩擦力传感器量程：0～60N精度：0.05％
8.测力杆测力点与轴承中心距：i=120mm
9、外形尺寸：600×500×520mm；
10、重量：52kg
二、基本配置：
1、调速电动机1个；
2、管路油压表8个，载荷传感器1个。
3、摩擦力传感器1个，随机工具一套。
三、机械式液体滑动轴承实验台-实验内容：
1、通过油压表读取径向油膜和轴向油膜压力，人工绘制径向油膜压力分布曲线和轴向油膜压力分布曲线。
2、通过测试面板读取径向加载压力和摩擦力大小，人工绘制轴承摩擦特征曲线。
四、性能特点：
1、可进行径向、轴向油膜压力分布和摩擦特征曲线的实测，实现滑动轴承的综合实验。
2、采用可调定压加载装置，有效减小测试误差，测试数据稳定可靠。
3、采用平衡套的平衡系统，保证了轴瓦的平衡，调整方便快捷，提高了检测精度。
五、造型及表面处理：
1、大气美观、实物感强、加工精细；
2、金属外露件镀铬、其他表面防锈处理加喷塑
3、塑表面平整、光滑清、清洁无划痕和脱落斑点。
