制冷水循环演示设备
2024-04-19

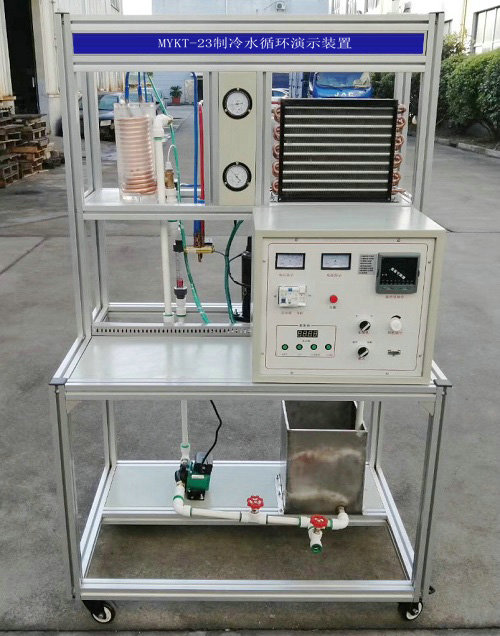

制冷水循环演示设备
MYKT-23
制冷水循环演示设备
-
概述:
1、本装置适用于制冷、空气调节、食品冷冻、家电等专业的教学。系统由压缩机、蒸发器、冷凝器组成,蒸发器采用透明耐压玻璃作壳体,可直接观察到制冷剂的蒸发和冷凝现象,并通过进出水温的变化可观测制冷效果。
2、本装置由一套风冷机组、一套冷水系统组成,通过实验,可撑握风冷冷水系统的工作方式、组成特性和系统工况。
二、主要配置:
实验装置由制冷系统、温度测试、流量测量以及控制系统等组成。;可以测定吸气压力、排气压力、压力、吸气温度、排气温度、入口温度、室内环境温度
1、控制屏 采用不锈钢结构底架,面板为双层彩色喷塑结构,造型新颖,可 直观展示制冷系统结构;正面设有电源控制及测量仪表功能板;底部装有四个带刹车的万向轮, 便于移动和固定。
2、交流控制单元 单相三线220V交流电源供电,经漏电流保护器控制总电源,动作电流30mA
3、制冷系统 125W压缩机、风冷凝器、视液镜、干燥过滤器、手动节流阀、储液器和石英玻璃冷水蒸发器;制冷剂:600A,循环水量:流量1吨,扬程9米,流量计:4-90L/h;
4、水箱:49×35×30cm;
5、外形尺寸:1000×700×1500mm 工作电压:220V 功率:500W
6、冷凝器、系统为风冷式冷凝器,与工业制冷冷凝器一致,
7、水冷蒸发器、可观察制冷工质在玻璃蒸发器中的蒸发过程,及压缩机的工作现象。
三、实训功能:
1、进行制冷循环过程演示,可观察制冷工质的蒸发、
2、可演示制冷系统的常见故障
3、可演示水系统的循环原理
4、手动膨胀阀的使用
5、演示风机冷机组的工作工况
